تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH,RoHS
رقم الموديل: J0C-0003NL
شروط الدفع والشحن
الحد الأدنى لكمية: 720 قطعة
الأسعار: $0.85
تفاصيل التغليف: 120PCS / بكرة، 6Reel = 35 * 35 * 35CM = 9KGS (720PCS) / الكرتون
وقت التسليم: 3-5 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
مواصفة: |
J0C-0003NL |
رقم الجزء: |
LPJ19113DNL |
مسلسل: |
موصل RJ45 مع مغناطيسات مدمجة |
إيثرنت: |
10/100BASE-TX |
تصاعد: |
جبل السطح (SMT) |
جهد العزلة: |
1500 فولت |
تدور النسبة: |
تكساس:1CT:1 / آر إكس:1CT:1 |
الـ OCL: |
≥350 درجة مئوية |
مواصفة: |
J0C-0003NL |
رقم الجزء: |
LPJ19113DNL |
مسلسل: |
موصل RJ45 مع مغناطيسات مدمجة |
إيثرنت: |
10/100BASE-TX |
تصاعد: |
جبل السطح (SMT) |
جهد العزلة: |
1500 فولت |
تدور النسبة: |
تكساس:1CT:1 / آر إكس:1CT:1 |
الـ OCL: |
≥350 درجة مئوية |

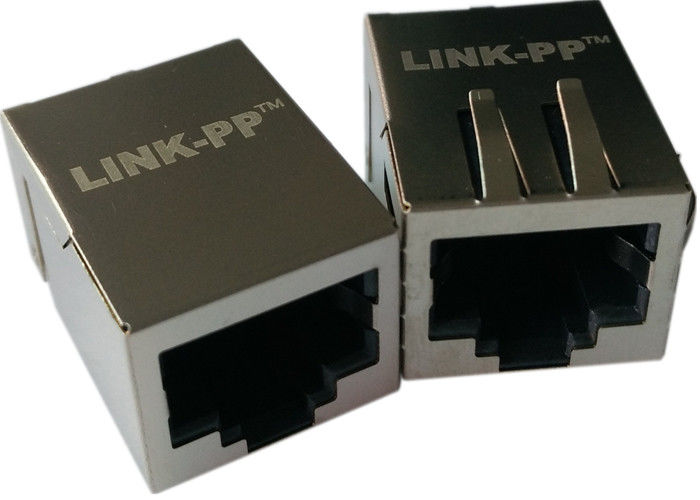

واجهات إيثرنت 10/100Base-TX هو موصل RJ45 أحادي المنفذ مع مغناطيس مدمج (MagJack) مصمم لـ تطبيقات إيثرنت 10/100Base-TX
PulseJack J0C ويدمج محولات عزل إيثرنت وترشيح الوضع المشترك داخل غلاف الموصل، مما يبسط تصميم لوحة الدوائر المطبوعة ويحسن أداء التداخل الكهرومغناطيسي.
يستخدم الجهاز بصمة تركيب سطحي (SMT)
و هيكل منخفض الارتفاع، مما يجعله مناسبًا لأجهزة الشبكات المدمجة مثل أجهزة التوجيه، وأجهزة الاستقبال، ووحدات التحكم الصناعية. مواصفات J0C-0003NL الكهربائيةالمعلمةالمواصفات
| RJ45 مع مغناطيس مدمج | تكوين المنفذ |
|---|---|
| اللسان للأعلى | مؤشرات LED |
| أخضر / أصفر | إصبع التداخل الكهرومغناطيسي |
| نعم | دائرة BST |
| لا | فقدان الإدخال |
| التردد | فقدان الإدخال (الحد الأقصى) |
| -30 ديسيبل | فقدان العودة (100Ω ±15Ω) |
|---|---|
| التردد | فقدان العودة (الحد الأدنى) |
| -30 ديسيبل | 30 ميجاهرتز |
|---|---|
| -35 ديسيبل | المواصفات |
| -12 ديسيبل | التداخل |
| التردد | التداخل (الحد الأدنى) |
| -30 ديسيبل | 30 – 60 ميجاهرتز |
|---|---|
| -35 ديسيبل | 60 – 100 ميجاهرتز |
| -30 ديسيبل | رفض الوضع المشترك |
| التردد | العزل |
| -30 ديسيبل | 50 – 130 ميجاهرتز |
|---|---|
| -20 ديسيبل | العزل |
| المعلمة | المواصفات |
| RJ45 مع مغناطيس مدمج | تكوين المنفذ |
|---|---|
| المعلمة | المواصفات |
| RJ45 مع مغناطيس مدمج | تكوين المنفذ |
|---|---|
| 1 × 1 | عدد الملامسات |
| 8P8C | نوع التركيب |
| تركيب سطحي (SMT) | الاتجاه |
| زاوية قائمة (90°) | الحماية |
| محمي | مادة الغلاف |
| بلاستيك حراري عالي الحرارة | مادة التلامس |
| برونز الفوسفور | طلاء التلامس |
| ذهب فوق نيكل | الارتفاع فوق لوحة الدوائر المطبوعة |
| ~13.6 ملم | ورقة بيانات J0C-0003NL |
| أسئلة شائعة حول موصل SMT RJ45 J0C-0003NL | س1: ما هو استخدام J0C-0003NL؟ |
واجهات إيثرنت 10/100Base-TXنعم. يدمج الموصل ، مما يلغي الحاجة إلى مغناطيس خارجي. س3: ما هي سرعات إيثرنت التي يدعمها J0C-0003NL؟
يدعم الموصل شبكات
.
س4: ما هو نوع تركيب لوحة الدوائر المطبوعة الذي يستخدمه J0C-0003NL؟
تم تصميم الجهاز لـ تجميع لوحات الدوائر المطبوعة بالتركيب السطحي (SMT)، مما يجعله مناسبًا للتصنيع الآلي.
فوائد استخدام موصلات MagJack المدمجة
J0C-0003NL العديد من المزايا: 1. تقليل مساحة لوحة الدوائر المطبوعةيتم دمج محولات إيثرنت داخل غلاف الموصل، مما يقلل من متطلبات مساحة اللوحة. 2. تبسيط تصميم الدائرة
يحسن ترشيح الوضع المشترك المدمج قمع التداخل الكهرومغناطيسي. 4. خفض تكلفة التجميعتقلل المكونات الخارجية الأقل من تعقيد التصنيع وتكلفة التجميع. خاتمة موصل SMT RJ45 J0C-0003NLيوفر
حلاً مدمجًا وموثوقًا لـ واجهات إيثرنت 10/100Base-TX. مع المغناطيس المدمج، وأداء التداخل الكهرومغناطيسي القوي، واتصال RJ45 القياسي، فإنه يبسط تصميم أجهزة إيثرنت مع الحفاظ على الامتثال لمعايير شبكات IEEE. هذا يجعله خيارًا ممتازًا لـ
.
