تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,REACH,UL,RoHS

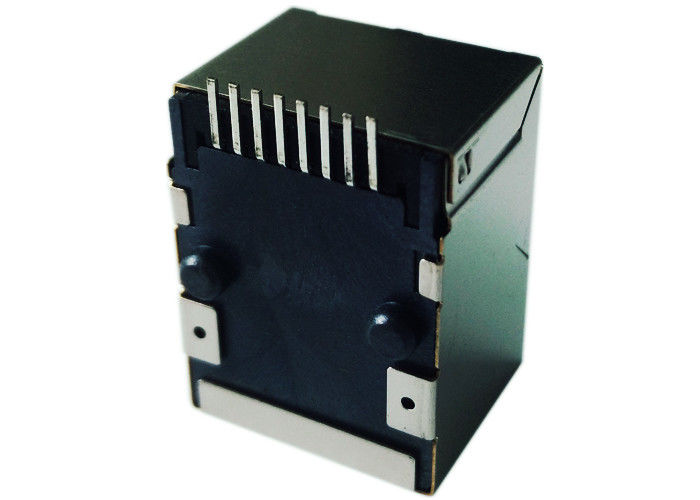

رقم الموديل: JX0C-0005NL
شروط الدفع والشحن
الحد الأدنى لكمية: 720
الأسعار: Supportive
تفاصيل التغليف: 120PCS / بكرة، 6Reel = 35 * 35 * 35CM = 9KGS (720PCS) / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 6000K / الشهر
مواصفة: |
JX0C-0005NL |
أي جزء: |
LPJ19411DNL |
إيثرنت: |
1x 10 / 100Mbps |
متزايد: |
180 درجة |
مؤشرات: |
لا شيء المصابيح |
عينات: |
متاح |
مواصفة: |
JX0C-0005NL |
أي جزء: |
LPJ19411DNL |
إيثرنت: |
1x 10 / 100Mbps |
متزايد: |
180 درجة |
مؤشرات: |
لا شيء المصابيح |
عينات: |
متاح |
 |  |
المواصفات الكهربائية @ 25 ℃
1. نسبة العائد (± 2٪):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH مين
@ 100KHz، 0.1V، 8mA DC Bias
فقدان 3.Insertion:
1 ～ 100MHz: -1.0dB كحد أقصى
4. خسارة العودة (ديسيبل دقيقة):
1 ～ 30MHz: -16 30 ～ 60MHz: -12
60 ~ 80MHz: -10
5.Crosstalk (ديسيبل دقيقة):
1 ～ 30MHz: -40 30 ～ 60MHz: -35
60 ~ 100MHZ: -30
6. CMR (ديسيبل مين):
1 ～ 50MHz: -40 50 ～ 150MHz: -30
7.Hipot: 1500V AC 6S 1mA
8. درجة حرارة التشغيل: -40 ℃ ～ + 85 ℃.
| وصف الاختبار | SPEC | 1 | 2 | 3 | 4 | 5 | اختبار FREQ. | |||||||
| TX | RX | TX | RX | TX | RX | TX | RX | TX | RX | |||||
| OCL | 350uH MIN | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| نسبة الدوران (± 2٪) | TX | 1CT: 1CT | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | --- | |
| RX | 1CT: 1CT | |||||||||||||
| فقدان الإدراج | -1.0 ديسيبل ماكس | -0.23 | -0.22 | -0.21 | -0.20 | -0.28 | -0.22 | -0.23 | -0.24 | -0.27 | -0.22 | 1-65MHz | ||
| تعويض الخساره | -18dB MIN | -35،5 | -33،1 | -36،7 | -37،6 | -31،5 | -30،4 | -34،3 | -31،1 | -36،2 | -33،6 | 1-10MHz | ||
| -14dB MIN | -28،2 | -27،8 | -29،2 | -28،8 | -28،5 | -29،3 | -28،8 | -27،6 | -26،9 | -27،5 | 30MHZ | |||
| -10dB MIN | -15،7 | -14،9 | -14،5 | -14،1 | -13،8 | -14،7 | -15،2 | -14،5 | -16،2 | -14،8 | 60-100MHz | |||
| الحديث المتبادل | -35dB MIN | -42،4 | -40،7 | -38،1 | -40،4 | -38،6 | 1-60MHz | |||||||
| -30dB MIN | -36،4 | -34.0 | -33،6 | -37،1 | -33،9 | 60-100MHz | ||||||||
| رفض الوضع المشترك | -20dB MIN | -38،1 | -35،6 | -39،5 | -37،1 | -37،1 | -33.7 | -36،7 | -38،3 | -33،6 | -35،8 | 1-130MHz | ||
| عزل هيبوت | 1500Vrms MIN | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | PRI TO SEC | ||
