تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: G2401CG
وثيقة: LP82440ANL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
PN.1: |
G2401CG |
نوع المحول: |
العزلة وواجهة البيانات |
تدور النسبة: |
1CT: 1CT |
هيبوت: |
1500 VRMS |
إنتاج متسلسل: |
LP82440ANL |
أرشيفي Disponibili: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |
PN.1: |
G2401CG |
نوع المحول: |
العزلة وواجهة البيانات |
تدور النسبة: |
1CT: 1CT |
هيبوت: |
1500 VRMS |
إنتاج متسلسل: |
LP82440ANL |
أرشيفي Disponibili: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |

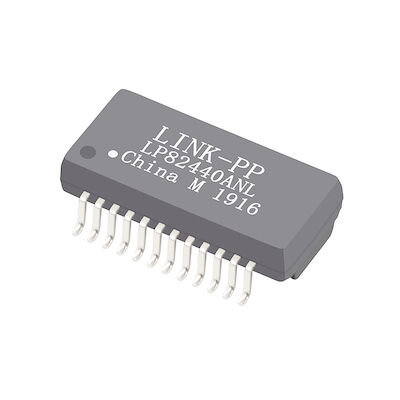

الG2401CGهي وحدة محول نبض جيجابت إيثرنت أحادية المنفذ وعالية الأداء (100/1000 BASE-T) متوافقة مع معايير الصناعة ووحدة محول نبضات منفصلة مثبتة على السطح. يقع في ملف تعريف منخفض للغاية24 سنًا SOP (4.5 ملم أقصى ارتفاع)حزمة ذات رأس مفتوح، فهي تدمج 4 قنوات عزل متناظرة 1CT:1CT وخنق الوضع المشترك من جانب الكابل. تم تصميمه خصيصًا لأجهزة توجيه الشبكة، والمحولات متعددة المنافذ، وبطاقات الاتصالات من فئة الناقل، واللوحات الأم IPC المدمجة، فهو يوفر1500 Vrms عازلة للكهرباءوهوامش نقل إشارة متفوقة عبر الطيف من 0.5 إلى 100 ميجاهرتز.
| المعلمة | مواصفة | فائدة هندسية |
|---|---|---|
| معايير إيثرنت | 100/1000 بيس-تي (جيجابت) | التوافق الكامل مع IEEE 802.3ab للاتصال عالي الإنتاجية |
| نوع الحزمة | حامل سطحي SOP ذو 24 سنًا (SMD) | مساحة موحدة تبلغ 0.99 مم لـ SMT الآلي عالي السرعة |
| ارتفاع الحزمة | 4.5 ملم كحد أقصى | ملف تعريف رفيع للغاية لبطاقات PCIe والشفرات والعملاء قليلي السُمك |
| نسبة المنعطفات | 1 قيراط : 1 قيراط (±5%)(كل 4 أزواج) | مطابقة متماثلة لوضع الجهد والوضع الحالي PHYs |
| الحث (OCL) | 350 درجة مئوية دقيقة. (@ 100 كيلو هرتز، 0.2 فولت، 8 مللي أمبير تيار مستمر) | محصن ضد التشبع المغناطيسي الأساسي في ظل ظروف الخط غير المتوازنة |
| فقدان الإدراج | -1.1 ديسيبل كحد أقصى. (0.5 ~ 100 ميجا هرتز) | توهين منخفض للإشارة عبر كابلات Cat5e/Cat6 الممتدة |
| خسارة العودة (100 أوم) | -18 ديسيبل دقيقة. (0.5 ~ 40 ميجا هرتز) | مطابقة المعاوقة العالية؛ يقلل من انعكاس الإشارة والارتعاش |
| عزل الجهد | الحد الأدنى 1500 فولت | عزل كلفاني قوي يحمي رقائق PHY من طفرات الخط |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية (الدرجة التجارية) | تم التحقق من الأداء للشبكات القياسية والأجهزة الاستهلاكية |
| المعلمة | حالة الاختبار | قيمة المواصفات |
|---|---|---|
| نسبة المنعطفات | 100 كيلو هرتز، 0.2 فولت | 1 قيراط : 1 قيراط (±5%) |
| محاثة الدائرة المفتوحة (OCL) | 100 كيلو هرتز، 0.2 فولت، 8 مللي أمبير تيار مستمر | 350 درجة مئوية كحد أدنى |
| فقدان الإدراج | 0.5 ~ 100 ميجا هرتز | -1.1 ديسيبل كحد أقصى |
| خسارة العودة (حمل 100 أوم) | 0.5 ~ 40 ميجا هرتز | -18.0 ديسيبل كحد أدنى |
| خسارة العودة (حمل 100 أوم) | 40.1 ~ 100 ميجا هرتز | -12 + 20 سجل (f/80 ميجا هرتز) ديسيبل |
| عبر الحديث | 0.5 ~ 40 ميجا هرتز | -35.0 ديسيبل كحد أدنى |
| عبر الحديث | 40.1 ~ 100 ميجا هرتز | -30.0 ديسيبل كحد أدنى |
| نسبة رفض الوضع المشترك (CMRR) | 0.5 ~ 100 ميجا هرتز | -30.0 ديسيبل كحد أدنى |
| وعاء هاي عازل (عزل) | من المرحلة الابتدائية إلى الثانوية (60 ثانية) | الحد الأدنى 1500 فولت |
| نطاق درجة حرارة التشغيل | المحيطة | 0 درجة مئوية إلى +70 درجة مئوية |
يدمج G2401CG أربع قنوات تفاضلية متناظرة. يتم وضع اختناقات الوضع المشترك المتكامل (CMC) علىجانب الخط (دبابيس 13-24)للتخلص من ضوضاء EMI ذات الوضع الشائع عالية التردد قبل الوصول إلى أرض النظام.
| محولات إيثرنت مع IEEE 802.3ab جيجابت إيثرنت | |||
|---|---|---|---|
| 0875-1G2T-E3 | HN2436G | 749020020أ | G2401CG |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | 7490101120 | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020أ | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | G4802CG | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-جي في | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020أ |
إجابة:G2401CG عبارة عن وحدة محولات منفصلة مثبتة على السطح (SMD) بدون مقبس RJ45 متكامل. إنه ملحوم مباشرة على PCB، مما يسمح لمهندسي الأجهزة بإقرانه بموصلات RJ45 متعددة المنافذ (مثل مقابس مجمعة 1x4 أو 2x8) أو موصلات مخصصة منخفضة المستوى، في حين يجمع Magjack بين المحول والموصل في هيكل واحد ضخم.
إجابة:نعم. تتميز G2401CG بتخطيط SOP متطابق مكون من 24 سنًا، ومسافة دبوس تبلغ 0.99 مم، ونسبة دوران 1CT:1CT، ومحث 350 μH، مما يجعلها بديلاً دقيقًا من دبوس إلى دبوس ولا يتطلب أي تغييرات على أعمال PCB الفنية الموجودة لديك.
إجابة:يسمح ارتفاع المظهر الجانبي المنخفض للغاية البالغ 4.5 مم للشاشة G2401CG بالتناسب مع المساحات الرأسية الضيقة للغاية، مثل بطاقات توسيع PCIe منخفضة الحجم، والخوادم النصلية، وصناديق الاستقبال المدمجة، ومحطات الشبكات العميلة قليلة السُمك.
