تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: J1011F21PNL (LPJ1011ABNL)
شروط الدفع والشحن
الحد الأدنى لكمية: 100PCS
الأسعار: $0.09-$1.85
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: خلال أسبوع
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 200000-300000/شهر
النوع: |
جاك المغناطيسي |
مادة الدرع: |
النحاس |
مواد الاتصال الفوسفور البرونز: |
البرونز الفسفوري |
مواد الإسكان: |
لدن بالحرارة |
تصنيف القابلية للاشتعال: |
UL 94 V-0 |
تصنيف مستوى حساسية الرطوبة: |
أعلى تقييم 1 |
النوع: |
جاك المغناطيسي |
مادة الدرع: |
النحاس |
مواد الاتصال الفوسفور البرونز: |
البرونز الفسفوري |
مواد الإسكان: |
لدن بالحرارة |
تصنيف القابلية للاشتعال: |
UL 94 V-0 |
تصنيف مستوى حساسية الرطوبة: |
أعلى تقييم 1 |
| البنود | 10GBase-T من خلال الثقب RJ45 رابط مع مصابيح LED |
|---|---|
| النبض P/N | J1011F21PNL |
| LINK-PP P/N | LPJ1011ABNL |
| مغناطيسيات | متكاملة |
| الجنس | جاك (أنثى) |
| اتجاه تركيب PCB | دخول جانبي |
| توجيه القفل | القياسية - القفل |
| الموانئالتكوين | 1X1 |
| السرعة | 10/100 BASE-TX |
| AutoMDIX | مع |
| زاوية التثبيت | الزاوية اليمنى |
| عدد الوظائف/العلاقات | 8P8C |
| البنك المركزي | لا شيء |
| لون L / R LED | أخضر / أصفر |
| طريقة الإنهاء | الحامية |
| نوع إنهاء الاتصال | من خلال الثقب |
| محمي | نعم.. |
| أصابع EMI | القمة والجانبين |
| درجة حرارة العملية | 0°C إلى +70°C |
| عمليات اللحام الخالية من الرصاص | صناعة اللحام الموجة قادرة على 260 درجة مئوية |
| ينطبق على | لوحة دوائر مطبوعة |
| البعد ((LxWxH) | 25.25*16.15*13.45ملم |
| وضع RoHS | متوافقة مع RoHS |
| العينة | متاحة |
| ورقة البيانات RJ45 | LPJ1011ABNL.pdf |

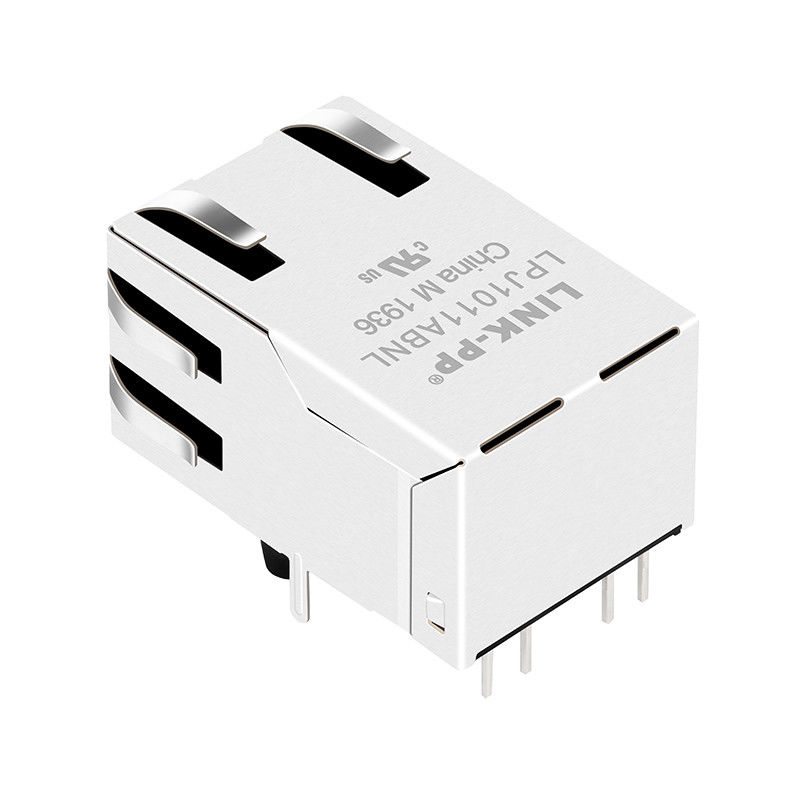

J1011F21PNL1x1 رابطة RJ45مع مغناطيسية متكاملة يسهل اتصال الشبكة الخاصة بك. يمكن استخدام هذا المرفق في موديمات ADSL، وإعدادات LAN على اللوحة الأم، والمراكز والمفتاحات، الخ
1. TR: ((100KHZ، 0.1V) ؛
TX=1CT:1CT ± 3% RX=1CT:1CT ± 3%
2. LX: (100KHz، 100mV، 8mA، DC Bias)
PINS: (P1,P2), ((P7,P8) = 350uH MIN
3(هيبوت)
PINS (P1,P3,P2) إلى (J1,J2) = 1500VAC لمدة 60 ثانية
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC لمدة 60 ثانية
4خسارة الإدراج:
-1.0dB MAX @ 1.0MHz إلى 65MHz
5خسارة العودة:
-20dB MIN @ 1MHz إلى 10MHz
-16dB MIN @ 10MHz إلى 30MHz
-12dB MIN @ 30MHz إلى 60MHz
-10dB MIN @ 60MHz إلى 100MHz
6-حديث متقاطع:
-40dB MIN @ 1MHz إلى 30MHz
-35dB MIN @ 30MHz إلى 60MHz
-30dB MIN @ 60MHz إلى 100MHz
7الرفض العام للطريقة العامة:
-30dB MIN @ 1MHz إلى 50MHz
-20dB MIN @ 50MHz إلى 150MHz
8درجة حرارة التشغيل: 0°C~70°C
