تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: (JKM-0009NL (LPJ0011BBNL)
شروط الدفع والشحن
الحد الأدنى لكمية: عينات مجانية
الأسعار: $0.09-$1.85
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: حوالي 2 أسابيع
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 6000000 قطعة/شهر
السلسلة: |
موصل RJ45 مزود بمغناطيسات مدمجة 10/100 Base-T |
فقدان الإدراج:: |
-1.0 ديسيبل كحد أقصى عند 1-65 ميجاهرتز |
يتحول نسبة RX: |
1CT: 1CT |
يتحول نسبة TX: |
1CT: 1CT |
هيبوت: |
1500Vrms @ 60 هرتز 1 دقيقة |
درجة حرارة العمل: |
0 درجة مئوية إلى +70 درجة مئوية |
السلسلة: |
موصل RJ45 مزود بمغناطيسات مدمجة 10/100 Base-T |
فقدان الإدراج:: |
-1.0 ديسيبل كحد أقصى عند 1-65 ميجاهرتز |
يتحول نسبة RX: |
1CT: 1CT |
يتحول نسبة TX: |
1CT: 1CT |
هيبوت: |
1500Vrms @ 60 هرتز 1 دقيقة |
درجة حرارة العمل: |
0 درجة مئوية إلى +70 درجة مئوية |

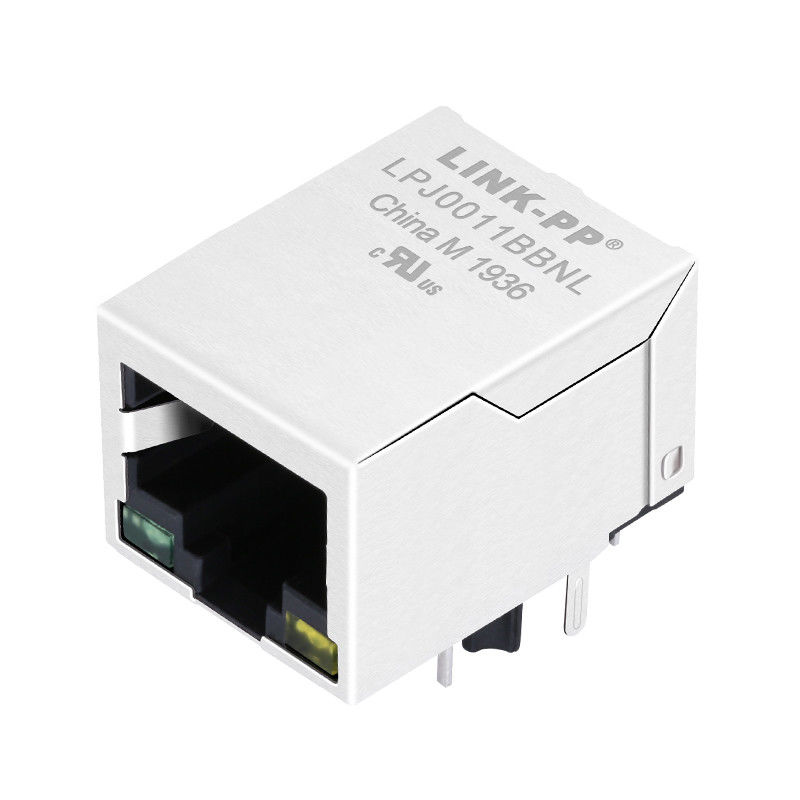

JKM-0009NL LPJ0011BBNL منفذ واحد RJ45 جاك وحدات مع 10/100 قاعدة-ت مغناطيسية متكاملة
1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps شبكة إثنتر سريعة
المحول RJ45 8P8C الدبوس المتكامل المغناطيسي
معادلة متقاطعة JKM-0009NL عقدة إلى عقدة استبدال فعالة من حيث التكلفة
مصممة للتطبيقات الصناعية، تلبي مواصفات IEEE802.3
350μH الحد الأدنى OCL مع 8mA التيار المتردد الانحراف
درجة الحرارة تتراوح من 0°C إلى 70°C
| رقم جزء LINK-PP | LPJ0011BBNL |
| النبضرقم الجزء | JKM-0009NL |
| السيارات (نعم) | لا.. |
| معدل البيانات | 100BASE-TX |
| عدد الموانئ | 1x1 |
| توجيه علامة التبويب | أسفل |
| مصابيح LED لون (L / R) |
أخضر/أصفر |
| التثبيت | THT |
| البنك المركزي | لا شيء |
| أسلوب الاتصال | دخول جانبي |
| الحماية | محمي |
| الطول |
21.34ملم
|
| العرض | 16ملم |
| الطول | 13.59ملم |
مادة الدرع: النحاس
الدرع النهاية: 20-40m بوصة النيكل أكثر من 10-20m بوصة النحاس
مادة الاتصال: الفوسفور البرونز
مساحة التغطية بالاتصال: التغطية تحت النيكل والتغطية الذهبية الانتقائية 15μ بوصة
مساحة اللحام: النهاية الخزفية
مادة السكن: البلاستيك الحراري
مواصفات المقصورة: UL 94 V-0
تصنيف MSL: 1
1قوة التزاوج(ماكس): 5 باوندات / 2.268 كجم.
2قوة غير متجانسة(ماكس): 5 باوندات / 2.268 كجم.
3. المدى الطويل: 750 إدراج
4. وصل إلى جاك الاحتفاظ20 باوند / 9.075 كجم.
1من المستحسن وضع طبقات على الطوابق الأرضية. إذا أمكن، توجيه مكونات الارتباط / وحدات الارتباط المنفصلة إلى الهيكل / الأرضية التناظرية.
2. باستخدام BST (مقاومات 75Ω وقبعة الجهد العالي إلى الأرض الهيكل)
من المستحسن لإنهاء CTs جانب الكابل للحصول على أفضل أداء EMI (المضمنة في معظم حلول الموصول).
3. احافظ على آثار الإشارة من PHY إلى وحدة الاتصال / المنفصلة قصيرة قدر الإمكان. إذا تجاوزت آثار 3-4 بوصات ، انتبه بدقة إلى عدم توازن عائق الخط.
4اتبع ملاحظات طلب PHY من الشركة المصنعة لمزيد من التصميم.
