تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO

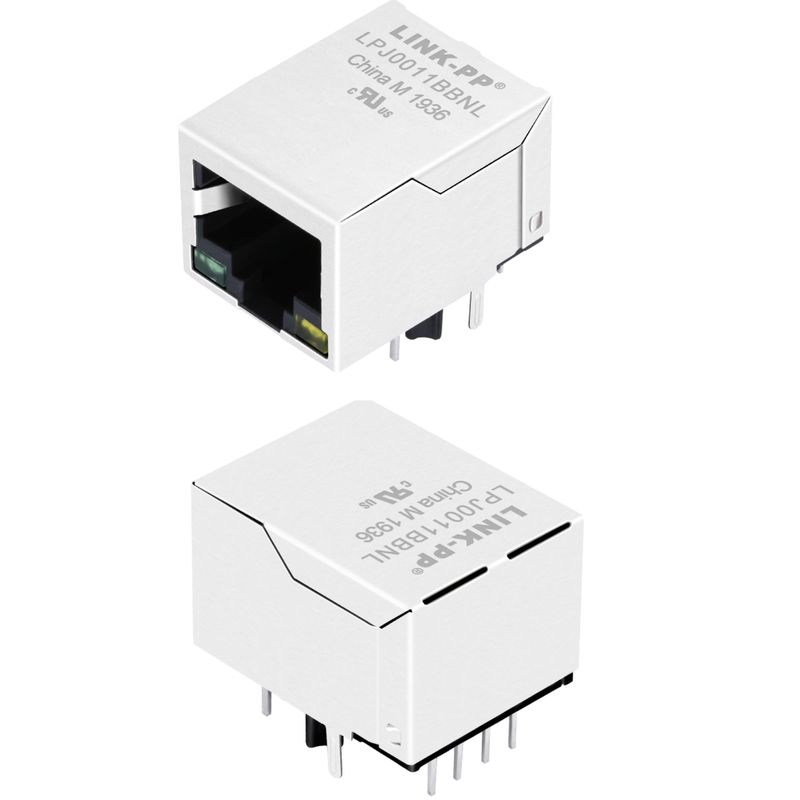

رقم الموديل: LPJ0011BBNL
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطعة عينات مجانية
الأسعار: Negotiable
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
P.N: |
LPJ0011BBNL |
السرعة: |
100BASE-TX |
نوع التثبيت: |
THT |
المصابيح: |
مع |
التدريع: |
نعم.. |
المشروع الأصلي: |
بيجل بون بلاك بورد |
P.N: |
LPJ0011BBNL |
السرعة: |
100BASE-TX |
نوع التثبيت: |
THT |
المصابيح: |
مع |
التدريع: |
نعم.. |
المشروع الأصلي: |
بيجل بون بلاك بورد |
| نوع الجهاز | ربط RJ45 مع مغناطيسية متكاملة 10/100 Base-T |
|---|---|
| المواصفات الكهربائية @25°C | |
| نسبة الدوران (TX) | 1CT:1CT |
| نسبة الدوران (RX) | 1CT:1CT |
| الحثية OCL | 350uH Min @ 100KHz، 0.1V، 8mA DC BIAS |
| خسارة الإدراج | -1.0dB MAX @1.0-100MHz |
| خسارة العائد | -18dB MIN @ 1-30WHz -15dB MIN @ 30-60MHz -12dB MIN @ 60-80MHz -10dB MIN @ 80-100MHz |
| الصوت المتقاطع | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| رفض الوضع المشترك | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| اختبار الهيبوت | 1500Vrms |
| نطاق درجة حرارة العمل | 0°C إلى 70°C |
| الحجم | |
| طول الجهاز | 21.25ملم |
| عرض الجهاز | 15.9ملم |
| ارتفاع الجهاز | 13.3ملم |
| المعلمات | |
| عدد الموانئ | 1x1 |
| توجيه علامة التبويب | أسفل |
| معدل البيانات | 100BASE-TX |
| التثبيت | THT |
| علامات التبويب لـ EMI | بدون |
| المصابيح |
أخضر (يسار) وأصفر (يمين) |
| وظيفة PoE | لا شيء |
| أسلوب الإنهاء | الحامية |
| الدخول | دخول جانبي |
| ألوان مؤشر LED | أخضر (يسار) وأصفر (يمين) |
| التعبئة | الصندوق |
| طلاء الارتباط | الذهب 6 ميكرو بوصات دقيقة في منطقة الاتصال |
| مواد الصلات | |
| السكن | PBT البلاستيك الحراري + 30%G.F UL94V-0 |
| الاتصال | الفوسفور البرونز C5210R-EH سمك = 0.35mm |
| الدبابيس | النحاس C2680R-H سمك = 0.35mm |
| الدرع | SUS 201-1/2H سمك = 0.2mm |
| طبقة التواصل | الذهب 6 ميكرو بوصات دقيقة في منطقة الاتصال |
في عام 2012، أطلقت شركة تكساس للأدوات لوحة تطوير مفتوحة المصدر BeagleBone Black الشهيرة للغاية لتمكين الوصول بأسعار معقولة إلى النماذج الأولية للأجهزة.لقد اكتسبت بسرعة مجتمع قوي من صانعي المنتجات والمطورين.
لتوفير اتصالات إيثيرنت السلكية، اختارت TI دمج وحدة إيثيرنت PHY من شركة تكساس للآلات.كان من الضروري وجود مكبس RJ45 موثوق به وذو جودة عالية للتوصيل بسلاسة إلى الشبكات المحلية.
هذا هو المكان الذي دخل فيه المورد المفضل LINK-PP. كخبير في مكونات اتصال الشبكة لأكثر من 20 عامًا ، عملت LINK-PP بشكل وثيق مع TI لتحديد حل الموصول المثالي.
وقد استوفى LPJ0011BBNL جميع المتطلبات مع تصميم 1x1 Fast Ethernet المتكامل الذي يدعم معدلات بيانات 10/100Mbps.الميزات الرئيسية مثل مؤشرات الحالة LED الخضراء / الصفراء والتصميم القياسي للصناعة تضمن واجهة سهلة الاستخدام.
