تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL, ROHS, Reach, ISO
رقم الموديل: 6605814-6 (LPJG16314A4NL)
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: Supportive
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
السلسلة: |
جاك المغناطيسي |
تكوين الميناء: |
1X1 |
التدريع: |
محمي |
زاوية التركيب: |
زاوية مستقيمة |
أسلوب الإنهاء: |
من خلال الثقب |
أوتومديكس: |
دعم |
السلسلة: |
جاك المغناطيسي |
تكوين الميناء: |
1X1 |
التدريع: |
محمي |
زاوية التركيب: |
زاوية مستقيمة |
أسلوب الإنهاء: |
من خلال الثقب |
أوتومديكس: |
دعم |
رقم الجزء | رقم الميناء | المصنع | الوصف |

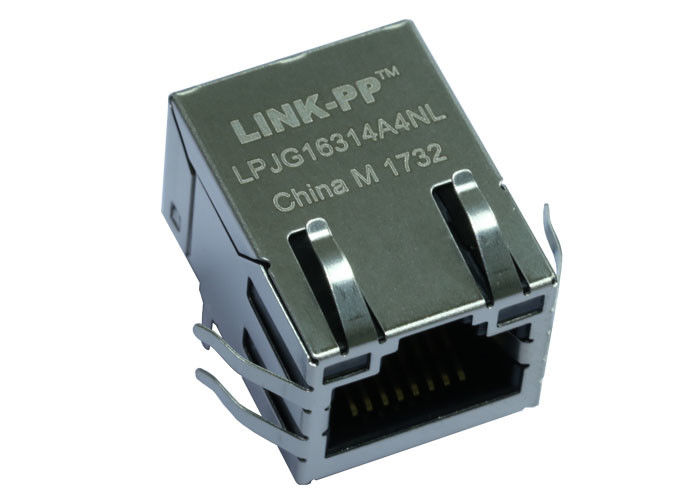

LPJG16314A4NL تقاطع تايكو 6605814-6 | ميناء واحد | LINK-PP | 10/100M/1000Base-T RJ45 Ethernet Connector مع مغناطيس |
| |||
الجنس | القفلالتوجيه | EMI-Finger | نوع التثبيت |
جاك (أنثى) | إرفع علامة التبويب | مع | من خلال الثقب |
| |||
التوجيه | الإنهاء | لون LED | الحماية |
زاوية 90 درجة (على اليمين) | الحامية | G/Y & G/Y | محمي |
ملاحظات: 4المغناطيس متماثل ويدعم أوتو-إم دي آي/إم دي إكس
| |||
خسارة الإدراج (IL):1.1dB MAX من 0.5MHZ إلى 100MHZ
خسائر العودة ((RL):
18dB MIN من 0.5MHZ إلى 40MHZ
12-20LOG ((f/80) dB MIN من 40.1MHZ إلى 100MHZ
التخفيف من الصوت العابر
35dB MIN من 0.5MHZ إلى 40MHZ
33-20LOG ((f/50) dB MIN من 40.1MHZ إلى 100MHZ
نسبة رفض الوضع المشترك (CMRR):30dB MIN من 0.5MHZ إلى 100MHz
فولتاج العزل:2250VDC (MAX) لمدة 60 ثانية مع وقت ارتفاع 500V/sec.
المقاومات LED 250 OHM اختيارية ، يرجى الاطلاع على الرسم البياني لوجود المقاومات LED أو عدم وجودها. إذا تم تشغيل LED بدون المقاومات 250 OHM بتيار ثابت عند حوالي 20mA.
لون LED:
طول الموجة المهيمن ((A D): أخضر 568 nm TYP. عند IF=20mA
الجهد الأمامي ((VF): الأخضر 2.2V TYP. عند IF=20mA
طول الموجة المهيمن ((A D): أصفر 588 nm TYP. عند IF=20mA
الجهد الأمامي ((VF): أصفر 2.1V TYP.at IF=20mA
طول الموجة المهيمن ((A D): ORANGE 605 nm TYP. عند IF=20mA
الجهد الأمامي ((VF): ORANGE 2.1V TYP. عند IF=20mA
إذا كان LED مع 250 OHM المقاومة، يتم تشغيل LED مع 5 فولت الجهد، والتيار التشغيلي MAX هو 20mA.
لون LED:
طول الموجة المهيمن ((A D): أخضر 568 nm TYP. عند VF=5V
التيار الأمامي ((IF): أخضر 12 mA TYP. عند VF=5V
طول الموجة المهيمن ((A D): أصفر 588 nm TYP. عند VF=5V
التيار الأمامي (IF): أصفر 13 mA TYP. عند VF = 5V
