مقدمة

بالنسبة لتركيبات الشبكات عالية الموثوقية—المفاتيح، اللوحات المدمجة، أجهزة التوجيه الصناعية—يؤثر الاختيار بين منفذ واحد و متعدد المنافذ موصلات RJ45 بشكل مباشر على كثافة التصميم، وتبسيط قائمة المواد، وأداء التداخل الكهرومغناطيسي، وقدرة PoE. تقدم LINK-PP كلا الفئتين مع خيارات هندسية للسرعة، وتكامل المغناطيسات، والتدريع، والتحمل الحراري.

1. موصلات RJ45 ذات المنفذ الواحد

حالة الاستخدام وتكامل التصميم

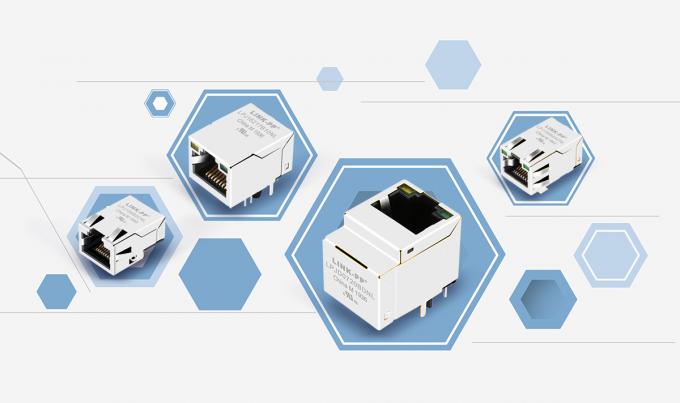

RJ45 ذو المنفذ الواحد (1×1) Modjacks/Magjacks تناسب التطبيقات ذات منافذ إيثرنت معزولة—على سبيل المثال، لوحات التطوير، والبوابات، والأجهزة أحادية القناة. تغطي مجموعة LINK-PP 10/100Base-T و1000Base-T وتقييمات 2.5G–10GBase-T الناشئة.

الميزات العامة:

• تصميم 8P8C، علامة تبويب لأعلى/لأسفل، THT أو SMT
• تدريع اختياري، مؤشرات نشاط LED، Auto-MDIX
• نطاق تشغيل صناعي يصل إلى +85 درجة مئوية أو أعلى
• عزل قوي، إشارة موثوقة عبر المغناطيسات المدمجة

​

2. موصلات RJ45 متعددة المنافذ

تكوينات المنفذ والكثافة

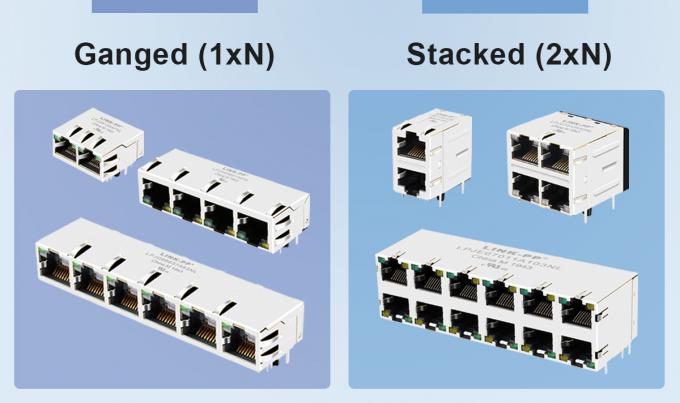

تتضمن مصفوفات LINK-PP متعددة المنافذ صفًا واحدًا (1×2،1×3،1×4، 1×6، 1×8) وخيارات صف مزدوج مكدسة (2×1، 2×2، 2×4، 2×6، 2×8)—تدعم ما يصل إلى 16 منفذ إيثرنت في مساحة صغيرة.

إرشادات التصميم والمواصفات الواسعة

وفقًا لدليل تصميم LINK-PP:

• يدعم سرعات تصل إلى 10GBase-T وHDBase-T
• خيارات PoE المتاحة: غير PoE، PoE، PoE+، PoE++، زوجان PoE أو 4 أزواج
• أنواع التركيب: من خلال الفتحة، SMT، دبوس في اللصق، اضغط لتناسب
• التدريع وLED اختياري حسب احتياجات التصميم
• درجات حرارة التشغيل: 0 درجة مئوية/+70 درجة مئوية، -40 درجة مئوية/+85 درجة مئوية، -55 درجة مئوية/+105 درجة مئوية

3. جدول المقارنة: منفذ واحد مقابل متعدد المنافذ

4. اعتبارات التصميم والشراء

• دعم السرعة: اختر بناءً على فئة إيثرنت المطلوبة (مثل، 10Base-T، 100Base-TX، 1000Base-T، 2.5GBase-T، 5GBase-T، 10GBase-T).
• متطلبات PoE: دعم غير PoE، PoE، PoE+، PoE++، 2pr PoE، 4pr PoE تلبية معايير IEEE 802.3af/at.
• المواصفات الحرارية والبيئية: بالنسبة للوحات الصناعية، حدد الأجزاء المصنفة إلى -40 درجة مئوية أو أقل.
• إدارة التداخل الكهرومغناطيسي: يوصى باستخدام الوحدات المحمية عند استخدام وصلات عالية السرعة أو في البيئات الصاخبة.
• نمط التركيب والتخطيط: THT مقابل SMT مقابل THR، علامة تبويب لأسفل/لأعلى، أنماط المزلاج، أعمدة تثبيت اللوحة—تحسين لتدفق تجميع PCB والاستقرار الميكانيكي.
• الامتثال والموثوقية: تدعم جميع موصلات RJ45 شهادات RoHS وUL وISO للنشر الموثوق به.

الخلاصة

بالنسبة إلى قادة المشاريع ومهندسي المشتريات الذين يخططون لتكامل الشبكة من الرقاقة إلى اللوحة:

1. استخدم موصلات RJ45 ذات المنفذ الواحد عندما تكون المنافذ الفردية والتخطيط المرن والتحمل الحراري العالي من الأولويات.
2. اختر وحدات RJ45 متعددة المنافذ للتصميمات عالية الكثافة والتجميع المبسط—خاصة في المفاتيح أو أجهزة التوجيه أو الأنظمة المضمنة متعددة المنافذ.
3. قم بتقييم السرعة، ودعم PoE، والتدريع، وتكوين LED، وبصمة اللوحة، والتصنيفات البيئية عند تحديد المكونات.
4. تعد مجموعة منتجات LINK-PP مناسبة تمامًا للتطبيقات الاحترافية مع أوراق بيانات معتمدة وشهادات الامتثال.

إذا كنت بحاجة إلى مقارنات نماذج مخصصة أو توصيات لاختيار الأجزاء المحسنة لقائمة المواد، فسيسعدنا المساعدة بشكل أكبر.
