تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: L22T001-3
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
الأسعار: |
supportive |
العنصر: |
L22T001-3 |
إيثرنت: |
1000 قاعدة-T |
عبر rf: |
L22T001-3 => LP5006ANL |
دبابيس: |
24 |
الملفات: |
PDF / Datasheet / 3D / IGS / Step / Stp |
عينات: |
متاح 4 قطع |
ميناء: |
غير مرتبطة |
الأسعار: |
supportive |
العنصر: |
L22T001-3 |
إيثرنت: |
1000 قاعدة-T |
عبر rf: |
L22T001-3 => LP5006ANL |
دبابيس: |
24 |
الملفات: |
PDF / Datasheet / 3D / IGS / Step / Stp |
عينات: |
متاح 4 قطع |
ميناء: |
غير مرتبطة |

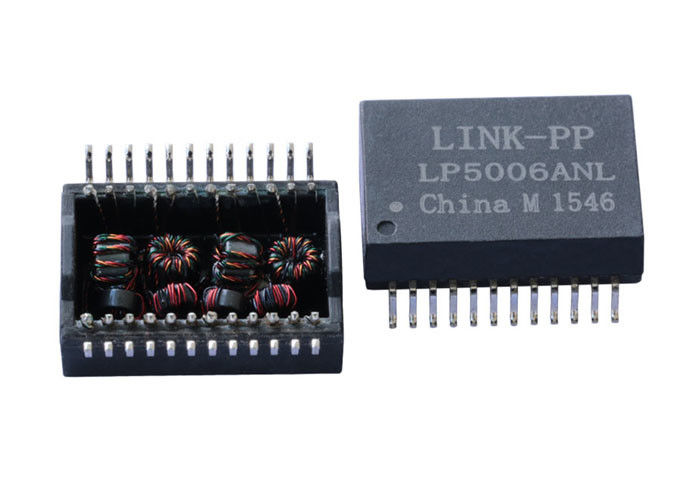

1. واحد ميناء جيجابت إيثرنت محول LP5006ANL
2.Cross RF L22T001-3 دبوس إلى دبوس متوافق
3.1000 Base-T Magnetics Modules Ethernet application
الوضعية:
1. أجهزة الكمبيوتر المتطورة
2. جمعيات الكابلات
3. وحدات الإخراج الإخراج
4. منتجات الشركة
| دبوس لربط L21N002-0 | |||
| سلسلة | محول | REACH متوافق: | نعم فعلا |
| عدد المنافذ: | SINgle / Dual | الاتحاد الأوروبي بنفايات المتوافقة: | نعم فعلا |
| الصانع | LINK-PP | بنفايات متوافقة الصين: | نعم فعلا |
| سرعة: | 1000 Base-T | عدد الوظائف: | 1 |
| صفقة: | SMD | Turns Ratio (Np: Ns) | 1: 1؛ 1: 1 |
| دبوس | 24 | الحالة: | نشيط |
| نسبة الدوران (± 2٪): | TX = 1CT: 1CT RX = 1CT: CT |
| محاثة OCL: | 350uH MIN / @ 100KHz، 0.1V، 8mA DC Bias |
| فقدان الإدراج: | -1.0dB MAX @ 1-65MHz |
| تعويض الخساره: | -20dB MIN @ 1-10MHz |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN-30-60MHz | |
| -10dB MIN @ 60-100MHz | |
| حديث متقاطع: | -40dB MIN @ 1-30MHz |
| -35dB MIN-30-60MHz | |
| -30dB MIN @ 60-100MHz | |
| رفض الوضع المشترك: | -30dB MIN @ 1-50MHz |
| -20dB MIN @ 50-150MHz | |
| اختبار ال Hipot: | 1500Vrms MIN |
| نطاق الحرارة الشغالة: | 0 ℃ إلى 70 ℃. / -40 ℃ إلى 85 ℃. |
ملاحظات:
1. مصممة لدعم التطبيق
2. مع مختلف نسب الدوران.
3.350uH دقيقة OCL مع التحيز 8MA.
4. درجة حرارة إنحسر ماكس هي 250 ℃ ، 5 ثانية.
5. يفي بمواصفات IEEE 802.3
شهادة 6.UL: رقم الملف E484635
7. التوافق مع متطلبات بنفايات
8. 100 ٪ اختبار (وليس فقط اختبار دفعة)
