تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

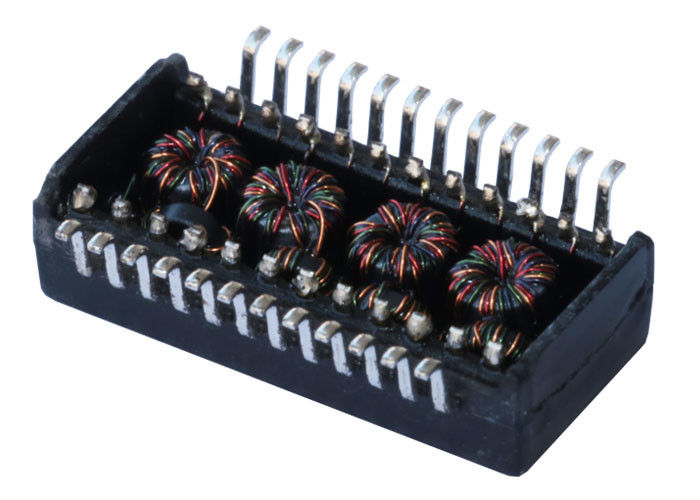

رقم الموديل: L22H001-L
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
P/N: |
L22H001-L |
جهة تعامل: |
2.5G Base-T |
دبابيس: |
24 |
لبديل: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
إجراء: |
L18.10XB16.00XH6.20 (mm) |
عينات: |
حر |
متزايد: |
مصلحة الارصاد الجوية |
P/N: |
L22H001-L |
جهة تعامل: |
2.5G Base-T |
دبابيس: |
24 |
لبديل: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
إجراء: |
L18.10XB16.00XH6.20 (mm) |
عينات: |
حر |
متزايد: |
مصلحة الارصاد الجوية |
تخصيص:
1 مصممة للإيثرنت 2.5G Base-T ، تطبيقات أحادية المنفذ.
2 يدعم 4 أزواج من الفئة 5 UTP كابل.
3 وصلة كابل للعزلة وانبعاثات ذات نمط مشترك منخفض.
4 تصميم لتلبية IEEE 802.3 مع تيار متوازن 720mA.
5 الامتثال لمتطلبات ROHS & Halogen.
6 درجة حرارة التشغيل والتخزين
7 مستوى الحساسية للرطوبة (MSL): 2 أ
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: -25 درجة مئوية إلى + 105 درجة مئوية
الوضعية:
1 منتجات RapidIO
2 منتجات السكازي
3 لوحات DSP
4 عرض لوحة مسطحة
| مواصفات | L22H001-L |
| سرعة | 2.5G Base-T |
| دبابيس | 24 |
| الارتفاع (مم) | 6.20 ملم |
| الطول (مم) | 18.10 ملم |
| العرض (مم) | 16.00 ملم |
| REACH متوافق | نعم فعلا |
| الاتحاد الأوروبي بنفايات المتوافقة | نعم فعلا |
| نوع المحول | DATACOM TRANSFORMER |
| الوضعية | هدف عام |
| ميزة تركيب | سطح جبل |
| المواصفات الكهربائية @ 25 ℃ | النوع: ميزان منخفض تمريرة 100 درجة |
| فقدان الإدراج : | 1-50 ميجا هرتز -0.5 ديسيبل كحد أقصى 50-125 ميغاهرتز -1.0 ديسيبل كحد أقصى 125-200 ميغاهرتز -2.0 ديسيبل كحد أقصى |
| تعويض الخساره : | 1 ~ 40MHz -20 dB Minload 100Ω 40-200MHz -20 + 15 * log (Freq MHz / 40MHz) dB Minload 100Ω |
| انعكاس CM إلى Diff Conversion (REF) | 1 ميجا هرتز -30 ديسيبل دقيقة 50 ميجا هرتز -30 ديسيبل دقيقة 100 ميغاهيرتز -27 ديسيبل دقيقة 200 ميجاهرتز -24 ديسيبل مين |
| CM to DM Conversion (REF) | 1-125 ميجاهرتز -35 ديسيبل دقيقة |
| انعكاس Diff لتحويل CM (REF) | 1-10 ميجاهرتز -48 ديسيبل مين 10-200MHz -48 + 19 * log (Freq MHz / 10MHz) dB Min |
| CM to CM Intenuation (REF) | 1-200 ميجاهرتز -25 ديسيبل مين |
| عبر الحديث (REF) | 1-125 ميغاهيرتز -30 ديسيبل دقيقة 125-200 ميغاهرتز -25 ديسيبل دقيقة |
| الحث | @ 100KHz، 0.1V، 8mA DC BIAS 180uHMin |
| اختبار HiPot | @ 1500 Vrms |
| يتحول نسبة | @ 1: 1 ± 5٪ |
