تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: HY911130AE
وثيقة: LPJG0806FBNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.05-$1.28
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4500K-PCS / شهر
عدد المنافذ: |
1x1 منفذ |
مزلاج: |
تحت |
معدل البيانات: |
1000 قاعدة T. |
لون الصمام: |
أخضر / أصفر |
درجة حرارة ذروة لحام الموجة: |
260 درجة مئوية |
وقت قياس درجة حرارة طرف اللحام الموجي: |
5 ثواني كحد أقصى |
رقم الجزء: |
HY911130AE |
نمط التركيب: |
من خلال الثقب (THT)، الزاوية اليمنى |
عدد المنافذ: |
1x1 منفذ |
مزلاج: |
تحت |
معدل البيانات: |
1000 قاعدة T. |
لون الصمام: |
أخضر / أصفر |
درجة حرارة ذروة لحام الموجة: |
260 درجة مئوية |
وقت قياس درجة حرارة طرف اللحام الموجي: |
5 ثواني كحد أقصى |
رقم الجزء: |
HY911130AE |
نمط التركيب: |
من خلال الثقب (THT)، الزاوية اليمنى |

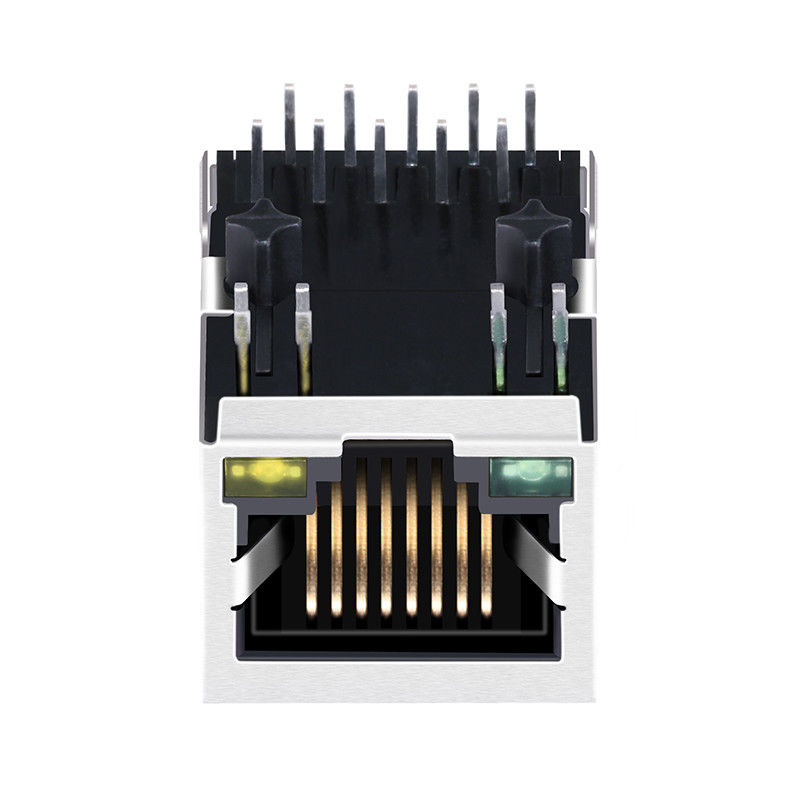

HY911130AE هو مقبس RJ45 مغناطيسي جيجابت متميز مصمم لتوفير اتصال شبكة قوي وعالي السرعة لمعدات الاتصالات الحديثة. يدمج هذا المقبس المغناطيسي ذو المنفذ الواحد 1x1 مغناطيسيات الإيثرنت في موصل RJ45، مما يقلل من مساحة لوحة الدوائر المطبوعة ويبسط تصميم واجهة الشبكة.
يدعم هذا الموصل RJ45 تطبيقات الإيثرنت 10/100/1000Base-T، ويتميز بوحدات محول مدمجة، ومؤشرات LED خضراء/صفراء، وتصميم تثبيت على لوحة الدوائر المطبوعة جانبي لأسفل.
| المعلمة | المواصفات |
|---|---|
| نوع المنتج | مقبس RJ45 مغناطيسي |
| رقم جزء LINK-PP | LPJG0806FBNL |
| الموديل المتوافق | HY911130AE |
| نوع الموصل | مقبس RJ45 مع مغناطيسيات مدمجة |
| تكوين المنفذ | منفذ واحد 1x1 |
| سرعة الإيثرنت | 10/100/1000 Base-T |
| عدد المواضع | 10P8C |
| نوع التثبيت | من خلال الثقب |
| نمط تثبيت لوحة الدوائر المطبوعة | زاوية قائمة / مدخل جانبي |
| مؤشر LED | أخضر / أصفر |
| الحماية | بدون ألسنة حماية EMI |
| موضع المزلاج | لسان لأسفل |
| نطاق درجة الحرارة | 0 درجة مئوية إلى +70 درجة مئوية |
| مادة لوحة الدوائر المطبوعة | FR4 |
| طلاء التلامس | ذهب 6u"/15u"/30u" |
| نسبة اللفات RX/TX | 1CT:1CT |
| دعم PoE | غير PoE |
| التطبيق | شبكة LAN للإيثرنت |
| البند | القيمة |
|---|---|
| نوع المنفذ | 1x1 RJ45 |
| الاتجاه | زاوية قائمة |
| التثبيت | ثقب لوحة الدوائر المطبوعة |
| الطول | 21.30 ملم |
| العرض | 15.90 ملم |
| الارتفاع | 13.40 ملم |
| لون مؤشر LED | أخضر / أصفر |
1. نسبة اللف (±2%)
1CT:1CT
3. HIPOT:1500Vrms الحد الأدنى
4. فقدان الإدخال:
-1.0 ديسيبل الحد الأقصى @ 1.0 ميجاهرتز إلى 65 ميجاهرتز
5. فقدان الإرجاع:
-20 ديسيبل الحد الأدنى @ 1 ميجاهرتز إلى 10 ميجاهرتز
-16 ديسيبل الحد الأدنى @ 10 ميجاهرتز إلى 30 ميجاهرتز
-12 ديسيبل الحد الأدنى @ 30 ميجاهرتز إلى 60 ميجاهرتز
-10 ديسيبل الحد الأدنى @ 60 ميجاهرتز إلى 100 ميجاهرتز
6. التداخل:
-40 ديسيبل الحد الأدنى @ 1 ميجاهرتز إلى 30 ميجاهرتز
-35 ديسيبل الحد الأدنى @ 30 ميجاهرتز إلى 60 ميجاهرتز
-30 ديسيبل الحد الأدنى @ 60 ميجاهرتز إلى 100 ميجاهرتز
7. رفض الوضع المشترك إلى المشترك:
-30 ديسيبل الحد الأدنى @ 1 ميجاهرتز إلى 50 ميجاهرتز
-20 ديسيبل الحد الأدنى @ 50 ميجاهرتز إلى 150 ميجاهرتز
8. درجة حرارة التشغيل: 0 درجة مئوية ~ 70 درجة مئوية.
مقبس RJ45 المغناطيسي HY911130AE متعدد الاستخدامات للغاية. إنه الموصل المفضل لمجموعة واسعة من تطبيقات الشبكات، بما في ذلك:
- محولات وموجهات الإيثرنت جيجابت
- اللوحات الأم للخوادم وبطاقات واجهة الشبكة (NIC)
- أجهزة الكمبيوتر الصناعية (IPC) ووحدات تحكم الأتمتة
- بوابات المنزل الذكي ومحاور إنترنت الأشياء
- أجهزة الاستقبال الرقمي والتلفزيونات الذكية
هل تبحث عن موصل RJ45 متوافق مع HY911130AE 1000Base-T مع مؤشر LED?
اتصل بـ LINK-PP للحصول على:
احصل على عرض أسعاركورقة البيانات اليوم.
