تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 7499010441
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 250000-320000 / شهر
مواصفة: |
7499010441 |
أي جزء: |
LN4252F |
متزايد: |
مدخل جانبيّ (يصحّ زاوية) |
جاك نوع: |
RJ45 |
إيثرنت: |
1X10 / 100Mbps |
عينات: |
متاح 5 قطع |
مواصفة: |
7499010441 |
أي جزء: |
LN4252F |
متزايد: |
مدخل جانبيّ (يصحّ زاوية) |
جاك نوع: |
RJ45 |
إيثرنت: |
1X10 / 100Mbps |
عينات: |
متاح 5 قطع |

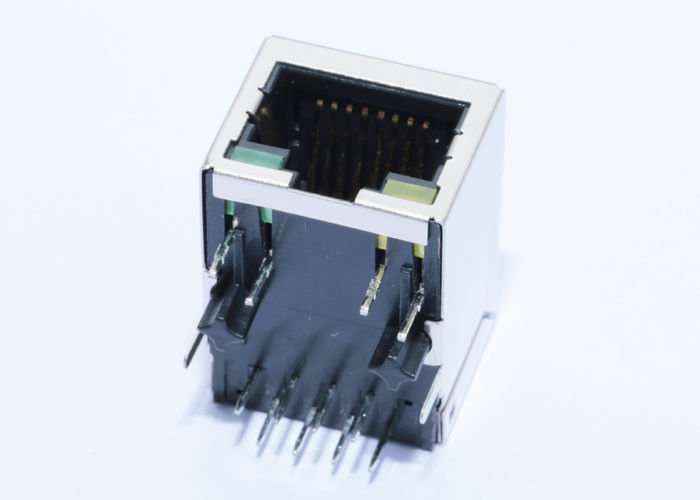

1. 1X1 Tab-down RJ45 Jack
2.10 / 100M RJ45 منفذ واحد
3. M المغنطيسي 4 النوى RJ45 جاك
4. 7499010441 Cross LINK-PP LN4252F
5. TX = 1CT: 1CT RX = 1CT: 1CT
6. الملفات: PDF / 3D / ISG / Stp / Step / Datasheet
| LINK-PP رقم الجزء | LN4252F |
| تصميم الموديل | 7499010441 |
| تطبيق لان | ايثرنت (NoN PoE) |
| الاتصال منطقة التزاوج التصفيحات | GOLD 6u "/ 15u" / 30u " |
| النوى لكل ميناء | 4 |
| خيار الصمام | الأخضر والأصفر / الأصفر والأخضر |
| مزلاج | TAB DOWN |
| عدد المنافذ | 1X1 |
| PCB جبل زاوية | دخول الجانب |
| ارتفاع الحزمة (مم) | 13.30 |
| طول الحزمة (مم) | 21.25 |
| عرض الحزمة (مم) | 15.93 |
| درع EMI علامات التبويب | مع |
| سرعة | 10/100 BASE-T |
| درجة الحرارة | 0 إلى 70 ℃ |
| يتحول نسبة RX | 1CT: 1CT |
| يحول نسبة TX | 1CT: 1CT |
| نسبة الدوران (± 2٪): | TX = 1CT: 1 RX = 1CT: 1 |
| محاثة OCL | 350uH MIN / @ 100KHz، 0.1V، 8mA DC Bias |
| فقدان الإدراج | -1.0dB MAX @ 1-65MHz |
| تعويض الخساره | -20dB MIN @ 1-10MHz |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN-30-60MHz | |
| -10dB MIN @ 60-100MHz | |
| عبر الحديث | |
| 35dB MIN @ 1-30MHz | |
| رفض الوضع المشترك | -30dB MIN @ 1-50MHz |
| اختبار ال Hipot | 1500Vrms MIN |
| نطاق الحرارة الشغالة | -40 ℃ إلى 85 ℃. |
ملاحظات:
1. يفي بمواصفات IEEE 802.3
2. مواد موصل:
السكن: البلاستيك الحراري PBT + 30٪ GF UL94V-0
الاتصال: الفوسفور بونز C5210R-EH سمك = 0.35 مم
دبابيس: نحاس C2680R-H سمك = 0.35mm
الدرع: SUS 201-1 / 2H سمك = 0.2 مم
الاتصال الطلاء: الذهب 6 دقيقة في الدقيقة دقيقة. في مجال الاتصال.
3. موجة حرارة لحام تلميح: 265 ℃ ماكس ، 5 ثانية كحد أقصى
