تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: RM5-1SSA9V1F
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/60 ألف
الأسعار: $0.11-$24
تفاصيل التغليف: صينية
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 180 ألف / شهر
رقم الجزء: |
RM5-1SSA9V1F |
إنتاج متسلسل: |
LPJG47542A47NL |
نوع الموصل: |
RJ45 |
تطبيقات: |
10/100/1000 قاعدة تي |
قاعدة نوع: |
من خلال ثقب |
التدريع: |
محمية، EMI فنجر |
رقم الجزء: |
RM5-1SSA9V1F |
إنتاج متسلسل: |
LPJG47542A47NL |
نوع الموصل: |
RJ45 |
تطبيقات: |
10/100/1000 قاعدة تي |
قاعدة نوع: |
من خلال ثقب |
التدريع: |
محمية، EMI فنجر |
تصميم الموديل : RM5-1SSA9V1F
1 مصممة لتطبيق بطاقة واجهة الشبكة.
2 مصممة لتلبية متطلبات IEEE802.3u.
3 متاح في جميع النسب بدوره المستخدمة من قبل LAN ICmanufactures.
4 أبسط عنصر مغناطيسي لوضع androute على ثنائي الفينيل متعدد الكلور.
5 يحافظ على تقليل مساحة PCB.

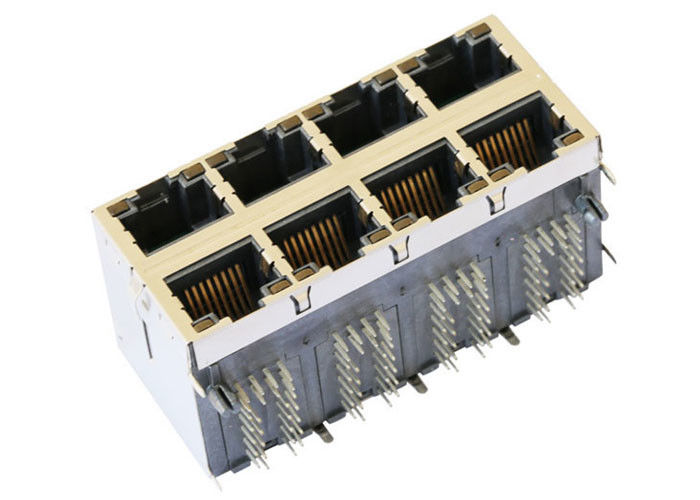

6 نموذج الإنتاج الضخم : LPJG47542A47NL
7 10/100/1000 gigabit ethernet
8 Magnetics Rj45
9 Rj45 المغناطيسية المتكاملة
10 LED اختياري ، EMI-finger اختياري
LINK-PP رقم الجزء | LPJG47542A47NL |
تصميم الموديل | RM5-1SSA9V1F |
تطبيق لان | ETHERNET |
الاتصال منطقة التزاوج التصفيحات | GOLD 6u "/ 15u" / 30u " |
النوى لكل ميناء | 12 |
خيار الصمام | الأصفر، الأخضر / الأصفر والأخضر |
مزلاج | TAB UP / DOWN |
عدد المنافذ | 2X4 |
PCB جبل زاوية | دخول الجانب |
ارتفاع الحزمة (مم) | 25.79 |
طول الحزمة (مم) | 59.18 |
عرض الحزمة (مم) | 28.35 |
درع EMI علامات التبويب | مع |
سرعة | 10/100/1000 BASE-T |
درجة الحرارة | 0 إلى 70 ℃ |
يتحول نسبة RX | 1CT: 1CT |
يحول نسبة TX | 1CT: 1CT |
وصف
1. ميزات نوع المنتج:
1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى)
2. مرفق الميكانيكية:
1) تكوين جاك = 2 × 4
3. الخصائص الكهربائية:
1) محمية = نعم
4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم
5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور
6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب
7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك
8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،
موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية
إعادة تدفق لحام اختياري.
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS
9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green / Yellow - 250 ohm resistor
2) حق اللون LED (# 2 موقف) = أخضر ، أصفر - 250 أوم المقاوم
10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70
11.Hipot:
1500Vrms MIN
تطبيقات للمستخدم النهائي
مصممة لدعم التطبيقات ، مثل مودم ADSL ، LAN-on-Motherboard. N etworking ومعدات الاتصال مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، IP Phone ، مودم xDSL ، حلول مركز الاتصال ، مجموعة أجهزة فك التشفير المعقدة ، إعدادات بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول عبّارة الحدود ، مفتاح إيثرنت سريع. .
