تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 615008140621
وثيقة: LPJE101CNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: The greater the quantity, the better the price
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: استمتع بضمان الإرسال في الوقت المحدد
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4200K-PCS / شهر
فئة المنتج: |
1x1 RJ45 رابط من خلال الثقب |
عدد المواقف/جهات الاتصال: |
8p8c |
يكتب: |
أفقي |
جبل: |
Tht |
نظام كابل التطبيق: |
القط 3 |
عملية Temperture: |
-40 درجة مئوية إلى +85 درجة مئوية |
درجة حرارة لحام الموجة: |
230 درجة مئوية إلى 250 درجة مئوية، 5-10 ثانية |
درجة حرارة التخزين: |
-40 ℃ إلى +85 ℃ |
رقم الجزء: |
615008140621 |
الأجزاء المتقاطعة: |
LPJE101CNL |
فئة المنتج: |
1x1 RJ45 رابط من خلال الثقب |
عدد المواقف/جهات الاتصال: |
8p8c |
يكتب: |
أفقي |
جبل: |
Tht |
نظام كابل التطبيق: |
القط 3 |
عملية Temperture: |
-40 درجة مئوية إلى +85 درجة مئوية |
درجة حرارة لحام الموجة: |
230 درجة مئوية إلى 250 درجة مئوية، 5-10 ثانية |
درجة حرارة التخزين: |
-40 ℃ إلى +85 ℃ |
رقم الجزء: |
615008140621 |
الأجزاء المتقاطعة: |
LPJE101CNL |

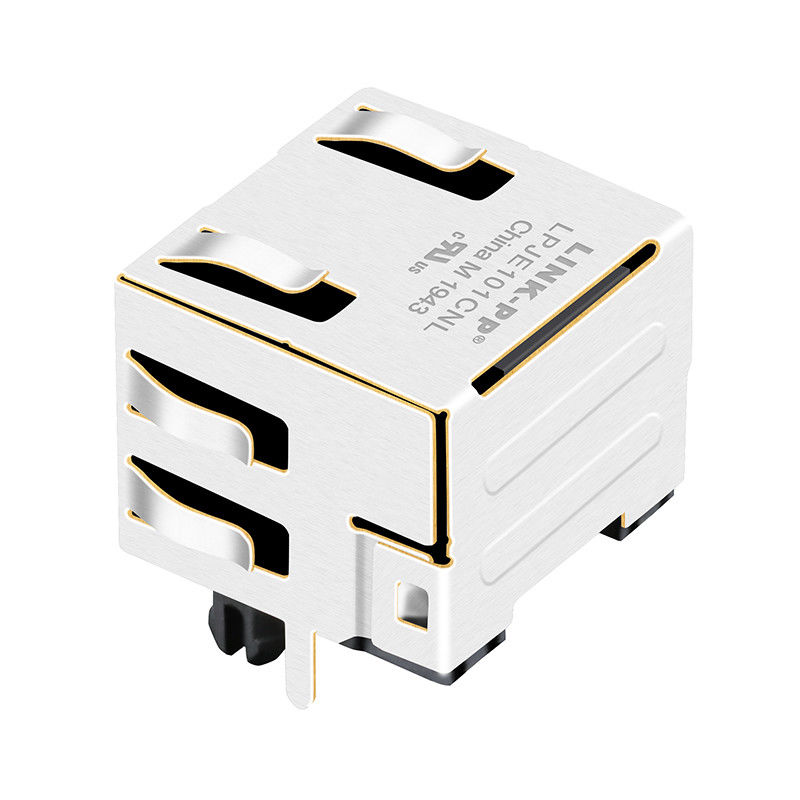

ال615008140621هو ملف تعريف قياسي موثوق للغايةمقبس 8P8C RJ45 محميمصممة للتركيب القوي على لوحات الدوائر المطبوعة (PCB). تم تصميم هذا الموصل المعياري أحادي المنفذ 1 × 1 لتطبيقات الشبكات والاتصالات القياسية، ويتميز باتجاه أفقي (الزاوية اليمنى) مع تصميم مزلاج "Tab Up".
مقابلةالقط 3وفقًا لمعايير الأداء، يعمل هذا الموصل بكفاءة عند 1.5 أمبير و120 فولت (تيار متردد). لكي يتناسب مع تصميمات محددة للوحات وعمليات تكامل فعالة من حيث التكلفة، تم تكوين هذا النموذج عمدًابدون مغناطيسات متكاملة (المحولات)وبدون مؤشرات LED. يوفر درعه المعدني الكامل حماية ممتازة ضد التداخل الكهرومغناطيسي (EMI)، مما يضمن نقل إشارة نظيف ومستقر في البيئات الصعبة.
| اسم | موصل ثنائي الفينيل متعدد الكلور جبل RJ45 |
|---|---|
| جنس |
جاك (أنثى) |
| عدد المنافذ | منفذ 1 × 1 |
| اتجاه علامة التبويب |
علامة التبويب لأعلى |
| توجيه | زاوية 90 درجة (يمين) |
| المغناطيس | بدون |
| نمط التركيب | من خلال هول |
| خيار الصمام | لا |
| جهد العمل | تكييف120 فولت |
| تحمل الجهد | AC1000 فولت 50 هرتز أو 60 هرتز 1 دقيقة |
| اتصل بالمقاومة |
20 مΩ |
| مقاومة العزل | 500 ميجا أوم دقيقة @ DC500 فولت |
| متانة | 600 دائرة تزاوج دقيقة |
| التعبئة والتغليف | صينية |
| حلبة بي إس تي | نعم |
| أوتومدكس | نعم |
| خصائص المواد | |
| مرحبا وعاء | 1500 في آر إس |
| مادة عازلة | تصنيف القابلية للاشتعال UL94 V-0 PBT |
| لون العازل | أسود |
| مواد الاتصال | سبائك النحاس |
| تصفيح الاتصال | فلاش الذهب الانتقائي |
| نوع الاتصال | مختوم |
| مادة التدريع | برونزية |
| طلاء التدريع | النيكل |
يأتي كجزء من موصلات RJ45 الخاصة بـ LINK-PP مع ضمان الجودة ودعم ما بعد البيع. يخضع كل موصل لاختبارات وفحص صارم أثناء عملية التصنيع. يتضمن فحص المواد الواردة، وفحص المقاوم والمكثف، وتقييم اللحام، واختبار مكثف لمكونات LED. تقدم LINK-PP خدمة الضمان لمنح العملاء راحة البال. يغطي هذا الضمان أي عيوب تصنيعية.فريق الدعم لدينامتاح دائمًا لمساعدتك في أي مخاوف، وتوفير إرشادات الخبراء. لاعتبارات طويلة المدى، تم تصنيف هذه الموصلات لموجة ذروة درجة حرارة اللحام +260 درجة مئوية. يتم ضمان المتانة وطول العمر حتى في ظل ظروف اللحام القاسية.
تم تصميم مقبس Wurth 615008140621 RJ45 من أجل المتانة والأداء الكهربائي المستقر، وهو يلبي معايير الصناعة الصارمة. وفيما يلي المواصفات الميكانيكية والكهربائية والبيئية الشاملة.
| مواصفة | تفاصيل |
| مادة عازلة | PBT (البولي بوتيلين تيريفثاليت) |
| لون | أسود |
| تصنيف القابلية للاشتعال | UL94 V-0 |
| مواد الاتصال | الفوسفور البرونزي |
| نوع الاتصال | مختوم |
| تصفيح الاتصال | ذهب |
| مادة التدريع | برونز (مطلي بالنيكل) |
| المتانة (فئة الجودة) | 500 دورة تزاوج |
| مواصفة | تفاصيل |
| التقييم الحالي | 1.5 أ |
| جهد العمل | 120 فولت (تيار متردد) |
| اتصل بالمقاومة | 20 مللي أوم ماكس |
| مقاومة العزل | > 1000 ميجا أوم |
| عازلة تحمل الجهد | 1000 فولت تيار متردد / 1 دقيقة |
| مواصفة | تفاصيل |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| الامتثال البيئي | متوافق مع RoHS، خالي من الرصاص |
| شهادات الوكالة | معتمد من UL (ملف: E324776) |
| مواصفة | تفاصيل |
| التوافق لحام | عملية اللحام الموجي القياسية الخالية من الرصاص من JEDEC |
| طريقة التغليف | صينية |
ج: لا، Wurth 615008140621 عبارة عن مقبس معياري بدون مغناطيسات أو محولات داخلية.
ج: يتم توفير هذا الجزء في علبة التغليف، مما يجعله مناسبًا للنقل الآمن وخطوط التجميع الآلية.
ج: لا، هذا النموذج المحدد مصمم بدون مؤشرات LED.
