تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: XRJD-S-21-8-8-5
وثيقة: LPJE106-3AWNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/60 ألف
الأسعار: $0.11-$14
تفاصيل التغليف: صينية
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 180 ألف / شهر
رقم الجزء: |
XRJD-S-21-8-8-5 |
ميناء: |
2x1 أنثى |
المغناطيسية: |
بدون |
قاد: |
أخضر / أخضر |
تصاعد: |
الدخول الجانبي (الزاوية اليمنى) |
يعبر: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
رقم الجزء: |
XRJD-S-21-8-8-5 |
ميناء: |
2x1 أنثى |
المغناطيسية: |
بدون |
قاد: |
أخضر / أخضر |
تصاعد: |
الدخول الجانبي (الزاوية اليمنى) |
يعبر: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

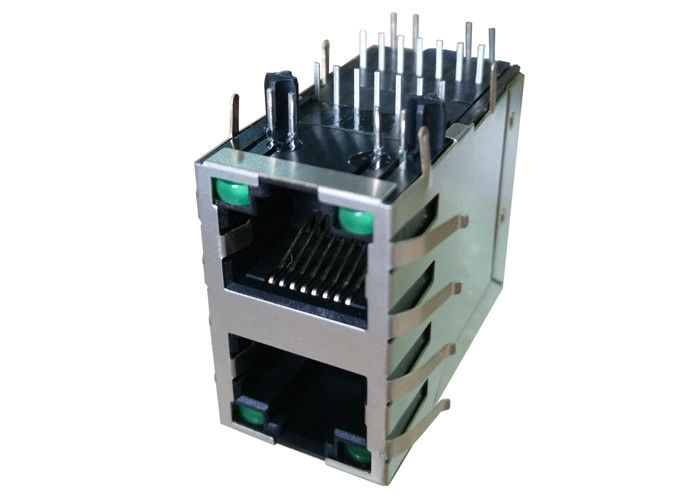

XRJD-S-21-8-8-5 وصلة 2x1 RJ45 مكدسة بدون مغناطيس متكامل. مثالية لتطبيقات Gigabit Ethernet التي تتطلب مغناطيسًا خارجيًا وتصميم PCB مضغوط وأداء EMI مرتفع.
الـXRJD-S-21-8-8-5 وصلة RJ45 مكدسة بدون مغناطيستلتزممعايير IEEE 802.3ab، وضمان أداء شبكة جيجابيت موثوق بها.تشكيل منفذ 2x1 مكدس، هذا المرفق يسمحتخطيطات PCB عالية الكثافةمع الحفاظ على أداء كهربائي وميكانيكي ممتاز.
على عكس المغناطيسية المتكاملة RJ45 المقابس، وهذا النموذج يسمح للمهندسينتحسين تخطيط PHY ، ومراقبة EMI ، وسلامة الإشارةيستخدم دوائر مغناطيسية خارجية مما يجعلها مثاليةالشبكات الصناعية ومعدات الاتصالات والأنظمة المدمجة.
| المعلم | المواصفات |
|---|---|
| تصنيف الجهد | 125 فولت AC |
| التصنيف الحالي | 1.5أ |
| مقاومة الاتصال | ≤ 30 مΩ |
| مقاومة العزل | ≥ 500 MΩ (500V DC) |
| قوة الكهرباء المضادة | 1000 فولت AC (50/60Hz، 1 دقيقة) |
| المعلم | المواصفات |
|---|---|
| مواد السكن | PBT UL94V-0 |
| مواد الاتصال | الفوسفور البرونز (C51000) |
| طلاء الارتباط | الذهب يتوهج على النيكل |
| مادة الدرع | النحاس المصفوف بالنيكل |
| قوة التزاوج | ≤ 2.2 كجم |
| قوة الاحتفاظ | ≥ 3.0 كغ |
| المدى الطويل | ≥ 750 دورة |
| المعلم | المواصفات |
|---|---|
| درجة حرارة العمل | -40°C إلى +85°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| الرطوبة | < 70% RH |
| الحرار | اللحام الموجي 250 درجة مئوية / 5 ثانية |
| الشهادة | UL (رقم الملف E484635) ، متوافقة مع RoHS |
استخدام المغناطيسية الخارجية يسمح:
| السمة | بدون مغناطيس | مع المغناطيس |
|---|---|---|
| مرونة التصميم | عالية | محدودة |
| مساحة PCB | مرنة | أكثر دقة |
| مراقبة EMI | ضبط خارجي | مدمجة |
| التكلفة | أسفل | أعلى |
| التطبيق | النظم الجمركية | تصاميم التوصيل والتشغيل |
