تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

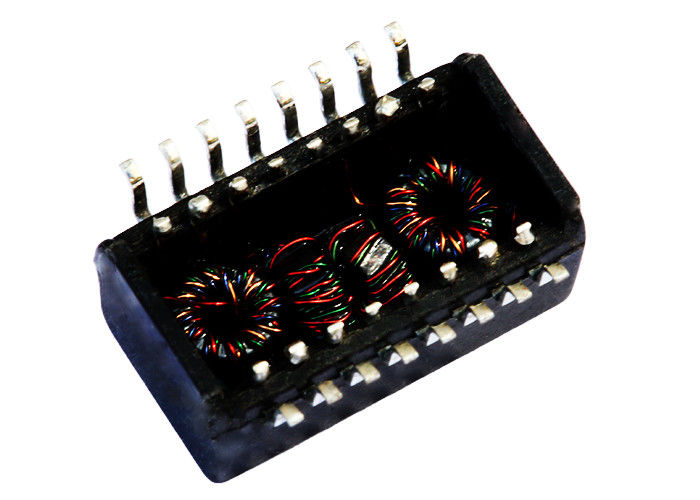

رقم الموديل: LP1121NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفات: |
LP1121NL |
P/N: |
LP1121NL |
إيثرنت: |
1x 10 / 100Mbps |
نسبة: |
1CT: 1.414CT، 1CT: 1CT |
إجراء: |
12.7x9.30x6.20mm |
عينات: |
متاح |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
مواصفات: |
LP1121NL |
P/N: |
LP1121NL |
إيثرنت: |
1x 10 / 100Mbps |
نسبة: |
1CT: 1.414CT، 1CT: 1CT |
إجراء: |
12.7x9.30x6.20mm |
عينات: |
متاح |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
| 10/100 Base -T Single Port Transformer Modules، SMD، Rohs | |
| LINK-PP رقم الجزء | LP1121NL |
| TDK رقم الجزء | TLA-6T121LF |
| سرعة | 10 / 100BASE-T |
| عدد المنافذ | غير مرتبطة |
| التطبيق - LAN | إيثرنت (غير بو) |
| صفقة | SMD |
| درجة الحرارة | 0 إلى 70 |
| AutomDX | نعم فعلا |
| تعليق | نفس الإصدار NL |
| التكوين RX | T، C، S |
| التكوين TX | T، C، S |
| اعمال بناء | إطار مفتوح |
| النوى لكل ميناء | 4 |
| عدد المنافذ | غير مرتبطة |
| حزمة الطول (بوصة) | 0.234 |
| حزمة الطول (مم) | 5.95 |
| طول الحزمة (بوصة) | 0.5 |
| طول الحزمة (مم) | 12.7 |
| عرض الحزمة (بوصة) | 0.366 |
| عرض الحزمة (مم) | 9.30 |
| يتحول نسبة RX | 1CT: 1CT |
| يتحول نسبة TX | 1CT: 1CT |
المواصفات الكهربائية @ 25 ℃
1.OCL: 350uH MIN
@ 100 كيلو هرتز ، 0.1Vrms ، 8mADC التحيز
2. نسبة الدوران:
TX = 1CT∶1.414CT RX = 1CT∶1CT
3. فقدان التأكيد:
0.1-100MHz: -1.1dB MAX
4. خسارة العودة (ديسيبل TYP):
30MHz: -18 60MHz: -12
80MHz: -11.5
5. الحديث المتبادل (ديسيبل TYP):
30 ميجا هرتز: -45 60 ميجا هرتز: -40
100MHZ: -35
6. DCMR (ديسيبل TYP):
30MHz: -42 50MHz: -37
100MHZ: -30
7.Hipot: 1500Vrms دقيقة
8. درجة حرارة التشغيل: 0 ℃ ～ 70 ℃.
