تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: HR911157C
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.05-$1.28
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: 3-5 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4200K-PCS / شهر
نوع المنتج: |
HR911157C 8P8C RJ45 موصل |
عدد المنافذ: |
1X1 |
السرعة: |
10BASE-T ، 100BASE-TX |
اتجاه المزلاج: |
أسفل |
نوع التثبيت: |
من خلال ثقب (THT) |
خيار الصمام: |
أخضر / أصفر |
نوع المنتج: |
HR911157C 8P8C RJ45 موصل |
عدد المنافذ: |
1X1 |
السرعة: |
10BASE-T ، 100BASE-TX |
اتجاه المزلاج: |
أسفل |
نوع التثبيت: |
من خلال ثقب (THT) |
خيار الصمام: |
أخضر / أصفر |

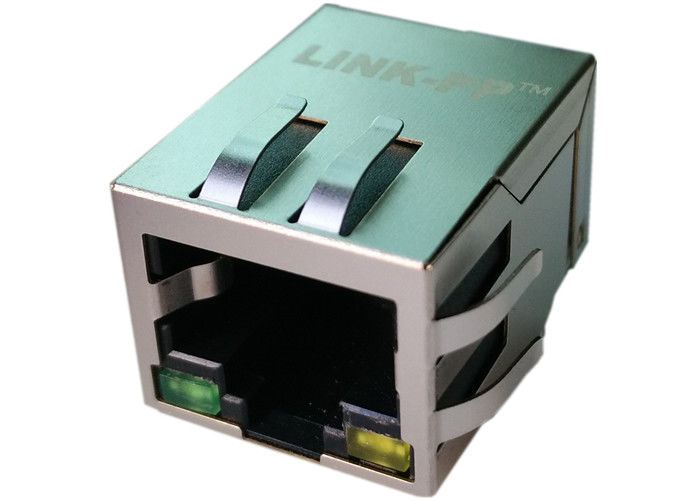

LPJ0017GENL هو موصل 8P8C RJ45 ذو منفذ واحد مع مغناطيس 10/100 قاعدة T متكاملة المصنعة من قبل LINK-PP International Technology Co. ، Limited.هذا المرفق يجمع بين جاك RJ45 الفعلي مع المكونات المغناطيسية المتكاملة (المحولات) اللازمة لتكييف إشارة إيثيرنت والعزليحتوي على مؤشرات LED مزدوجة (الخضراء والصفراء) ومصممة لتطبيقات الشبكات المختلفة ، بما في ذلك أجهزة SOHO (المكتب الصغير / المكتب المنزلي) ، وتنفيذات LAN على اللوحة الأم ، المراكز ،و المفاتيح.
يقدم تصميم المغناطيس المتكامل مزايا من خلال القضاء على الحاجة إلى مكونات محول منفصلة ، والحد من عدد المكونات ، وتبسيط تخطيط PCB ، وتوفير مساحة لوحة قيمة.هذا يجعل LPJ0017GENL حلاً فعالاً لتصاميم محدودة في المساحة تتطلب اتصال إيثيرنت.
|
وصلة RJ45 ذات منفذ واحد مع مغناطيسية متكاملة 10/100 Base-T ، LED أخضر / أصفر ، Tab Down ، RoHS |
|
|
رقم جزء LINK-PP |
LPJ0017GENL |
|
رقم الجزء |
HR911157C |
|
تطبيق LAN |
إيثيرنت ((NoN PoE) |
|
أوتوم دي إكس |
نعم |
|
الدائرة الأولى |
نعم |
|
التكوين RX |
T,C |
|
التكوين TX |
T,C |
|
طبقة منطقة التزاوج |
الذهب 6"/15"/30" |
|
النواة لكل ميناء |
4 |
|
الديودات |
لا توجد أجهزة ثنائية |
|
خيار LED |
أخضر/اصفر |
|
القفل |
-أرجوك |
|
عدد الموانئ |
1X1 |
|
بي سي بي |
FR4 |
|
زاوية تركيب PCB |
دخول جانبي |
|
منصة الاحتفاظ بالبي سي بي |
T POST |
|
ارتفاع العبوة (بـإنش) |
0.531 |
|
ارتفاع العبوة (ملم) |
13.50 |
|
طول الحزمة (بوصات) |
0.839 |
|
طول العبوة (ملم) |
21.30 |
|
عرض الحزمة (بوصات) |
0.630 |
|
عرض الحزمة (ملم) |
16.00 |
|
نوع الدبوس |
الجندي الثالث |
|
متوافقة مع RoHS |
YES-RoHS-5 مع إعفاء الرصاص في الصلبة |
|
البحث |
نعم |
|
علامات التبويب EMI الدرع |
مع |
|
السرعة |
10/100 BASE-T |
|
الحرارة |
0 إلى 70 درجة مئوية |
|
يحول نسبة RX |
1CT:1CT |
|
يدور نسبة TX |
1CT:1CT |
تم تحسين LPJ0017GENL لتطبيقات 10/100 Base-T Ethernet. يتم الحفاظ على نسبة دورة المحول بدقة عند 1: 1 لكل من أزواج الإرسال والاستقبال ،ضمان سلامة الإشارة عبر حاجز العزليتم تحديد الحثية الأساسية على الأقل 350μH عند 100MHz مع تحيز 0.1V 8mA DC ، وهو كاف للحفاظ على جودة الإشارة في تطبيقات Ethernet.
يظهر المرفق أداءً ممتازاً عبر المعلمات الكهربائية الرئيسية. يقتصر فقدان الإدراج على -1.0 ديسيبل كحد أقصى من 0.3-100 ميغاهرتز،ضمان الحفاظ على قوة الإشارة عبر نطاق الترددات المستخدمة بواسطة 10/100 Ethernetتختلف مواصفات فقدان العودة حسب نطاق التردد (-18dB عند 1-30 MHz ، -16dB عند 40 MHz ، -14dB عند 50 MHz ، و -12dB عند 60-80 MHz) ، مما يضمن الحفاظ على انعكاسات الإشارة إلى الحد الأدنى.تقليل أخطاء البيانات.
يتم التحكم جيدًا في المحادثة المتقاطعة بين أزواج الإشارات ، مع مواصفات تتراوح من -45 ديسيبل عند 30 ميغا هرتز إلى -35 ديسيبل عند 100 ميغا هرتز ، مما يوفر فصل قناة ممتاز. وبالمثل ،تتراوح مستويات رفض الوضع الشائع من -35 ديسيبل عند 30 ميغاهرتز إلى -25 ديسيبل عند 100 ميغاهرتز، مما يقلل بشكل فعال من التداخلات الكهرومغناطيسية. يتم تصنيف العزل عند 1500Vrms (اختبار هيبوت) ، مما يوفر حماية قوية ضد زيادات في الجهد ويضمن السلامة في تطبيقات مختلفة.
فيLINK-PP، نحن متخصصون في حلول RJ45 عالية الأداء مصممة لمتطلبات الشبكات الحديثة:
