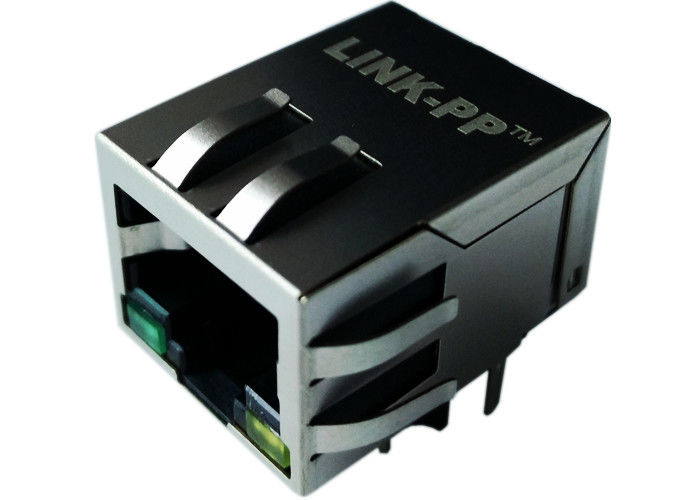

تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: HR921157C
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.05-$1.28
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4200K-PCS / شهر
امتثال: |
يلبي مواصفات IEEE802.3 |
قادت: |
اليسار: أخضر ، يمين: أصفر |
اختبار هيبوت: |
1500 فولت |
الحث OCL: |
350 ميكرون دقيقة |
نسبة الدوران: |
1CT: 1CT (± 2 ٪) |
نطاق درجة حرارة العمل: |
0 درجة مئوية إلى 70 درجة مئوية |
امتثال: |
يلبي مواصفات IEEE802.3 |
قادت: |
اليسار: أخضر ، يمين: أصفر |
اختبار هيبوت: |
1500 فولت |
الحث OCL: |
350 ميكرون دقيقة |
نسبة الدوران: |
1CT: 1CT (± 2 ٪) |
نطاق درجة حرارة العمل: |
0 درجة مئوية إلى 70 درجة مئوية |
| الفئة | المواصفات |
|---|---|
| مواصفات LED | |
| تكوين LED | مزدوج (يسار: أخضر، يمين: أصفر) |
| إصدار اللون | الأخضر: 565nmالصفراء: 585nm |
| الجهد الأمامي (VF) | 1.82.8V @ IF = 20mA (كلتا اللونين) |
| التيار العكسي (IR) | الحد الأقصى 10μA @ VR = 5V (كلتا اللونين) |
| المواصفات الميكانيكية | |
| الأبعاد (ملم) | العرض: 15.93الارتفاع: 13.80عمق: 21.25 |
| تخطيط PCB | 2.54ملم |
| نوع التثبيت | من خلال الثقب (THT) |
| التوجيه | المدخل الأمامي |
| مواصفات المواد | |
| السكن | PBT الحرارية + 30% من ألياف الزجاج (UL94V-0) |
| الاتصال | الفوسفور البرونز C5210R-EH، سمك = 0.35mm |
| الدبابيس | النحاس C2680R-H، سمك = 0.35mm |
| الدرع | SUS 201-1/2H، سمك = 0.2mm |
| طلاء الارتباط | الذهب 6 ميكرو بوصات دقيقة في منطقة الاتصال |
| درجة حرارة اللحام | ماكس 265 درجة مئوية لمدة 5 ثواني (الحام الموجات) |
| الامتثال | |
| الامتثال البيئي | متوافقة مع RoHS |
| الامتثال للمعايير | تلبي مواصفات IEEE802.3 |
| المواصفات الكهربائية (@ 25°C) | |
| نسبة الدوران (± 2٪) | TX = 1CT:1CT، RX = 1CT:1CT |
| الحثية OCL | 350μH Min @ 100MHz / 0.1V ، 8mA DC Bias |
| خسارة الإدراج | -1.0 ديسيبل ماكس (0.3 ‰ 100 ميغاهرتز) |
| خسارة العودة (dB Min @ 100Ω) | 1 ′′ 30MHz: -18, 40MHz: -16, 50MHz: -14, 60 ′′ 80MHz: -12 |
| الصوت المتقاطع (dB Min) | 30 ميه هرتز: -45، 60 ميه هرتز: -40، 100 ميه هرتز: -35 |
| رفض الوضع الشائع (dB Min) | 30 ميه هرتز: -35، 60 ميه هرتز: -30، 100 ميه هرتز: -25 |
| اختبار الهيبوت | 1500Vrms |
| نطاق درجة حرارة العمل | 0°C إلى +70°C |
تم تصميم LPJ0017GENL خصيصًا للتطبيقات التي تتطلب اتصال 10/100 Base-T Ethernet ، بما في ذلك:
تصميم المغناطيس المتكامل يسهل التنفيذ في هذه التطبيقات من خلال القضاء على الحاجة إلى مكونات محول منفصلة، والحد من عدد المكونات، وتعقيد التجميع،و نقاط الفشل المحتملة.
