تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: 30F-51NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$2.2 can be negotiable
تفاصيل التغليف: T&R
وقت التسليم: 1-2 أسابيع
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 5 مليون/شهر
رقم المنفذ: |
منفذ واحد |
الحزمة: |
SMD |
رقم التعريف الشخصي: |
24 دبابيس |
مسلسل: |
محول GigE بمنفذ واحد |
العينات: |
عرض مجاني |
ملف: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات |
رقم المنفذ: |
منفذ واحد |
الحزمة: |
SMD |
رقم التعريف الشخصي: |
24 دبابيس |
مسلسل: |
محول GigE بمنفذ واحد |
العينات: |
عرض مجاني |
ملف: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات |
|

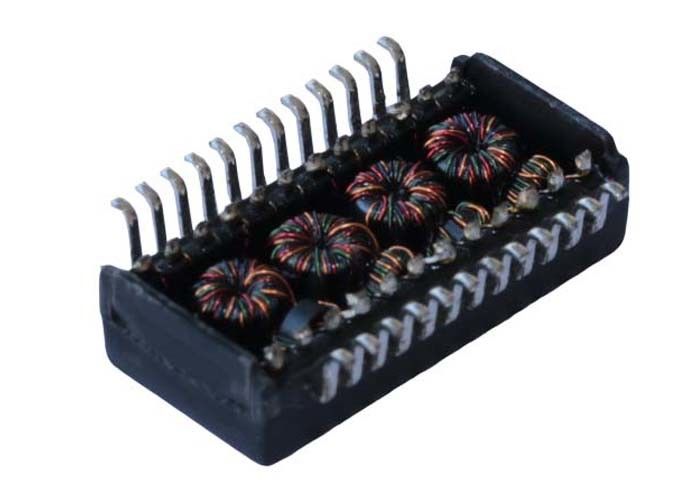

رقم جزء LINK-PP |
LP82440ANL |
|
السرعة |
1000 BASE-T |
|
عدد الموانئ |
واحد |
|
التطبيق |
لين إيثيرنت |
|
الحزمة |
SMD |
|
رقم PIN |
24 |
|
الحرارة |
-40 إلى + 85 |
|
ارتفاع العبوة (ملم) |
4.00 |
|
طول العبوة (ملم) |
15.1 |
|
عرض الحزمة (ملم) |
10.0 |
ملاحظات:
1مصممة لجهاز نقل جيجابيت
2أداء متوافق مع الـ IEEE 802.3af / ANSI X3.263
3. 350mA القدرة الحالية
4الحد الأقصى لدرجة حرارة إعادة التدفق هو 250 درجة مئوية، 5 ثانية
5مغناطيسات مصممة لـ Gigabit PHY تستخدم في الخلفية
6بالنسبة للجزء RoHS إضافة اللاحقة NL
6شهادة UL: رقم الملف E484635
المواصفات الكهربائية @25°C
1نسبة الدوران: 1CT:1CT ± 5%
2. OCL: 350uH min @ 100KHz، 100mV، 8mADC Bias
3خسارة الإدراج:
1-100MHz: -1.0dB MAX
4خسارة العودة ((dB MIN @ 100Ω):
1-30 ميغاهرتز: -18
40 ميغاهرتز: -14.4
50 ميغاهرتز: -13.1
60-80 ميغاهرتز: -12
100 ميغاهرتز: -10
5. الصوت المتقاطع (dB MIN):
30 ميغاهرتز: -45
60 ميغاهرتز: -40
100 ميغاهرتز: -35
6. DCMR: (dB MIN):
30 ميغاهرتز: -43
60 ميغاهرتز: -35
100 ميغاهرتز: -30
7- الحد الأدنى لـ 1500 Vrms
8درجة حرارة التشغيل: -40°C إلى +85°C
