تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: JXD2-0015NL
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: اختياري
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
ف / ن: |
JXD2-0015NL |
معدل البيانات: |
10/100 / 1000BASE-T |
الحث الأساسي: |
≥350 μH (عند 100 كيلو هرتز) |
عزل: |
≥2250 فولت تيار مستمر |
المصابيح: |
اليسار (أصفر)، اليمين (أخضر) |
عرض الحزمة: |
16.00 ملم |
طول الحزمة: |
16.82 ملم |
ارتفاع الحزمة: |
16.90 ملم |
ف / ن: |
JXD2-0015NL |
معدل البيانات: |
10/100 / 1000BASE-T |
الحث الأساسي: |
≥350 μH (عند 100 كيلو هرتز) |
عزل: |
≥2250 فولت تيار مستمر |
المصابيح: |
اليسار (أصفر)، اليمين (أخضر) |
عرض الحزمة: |
16.00 ملم |
طول الحزمة: |
16.82 ملم |
ارتفاع الحزمة: |
16.90 ملم |

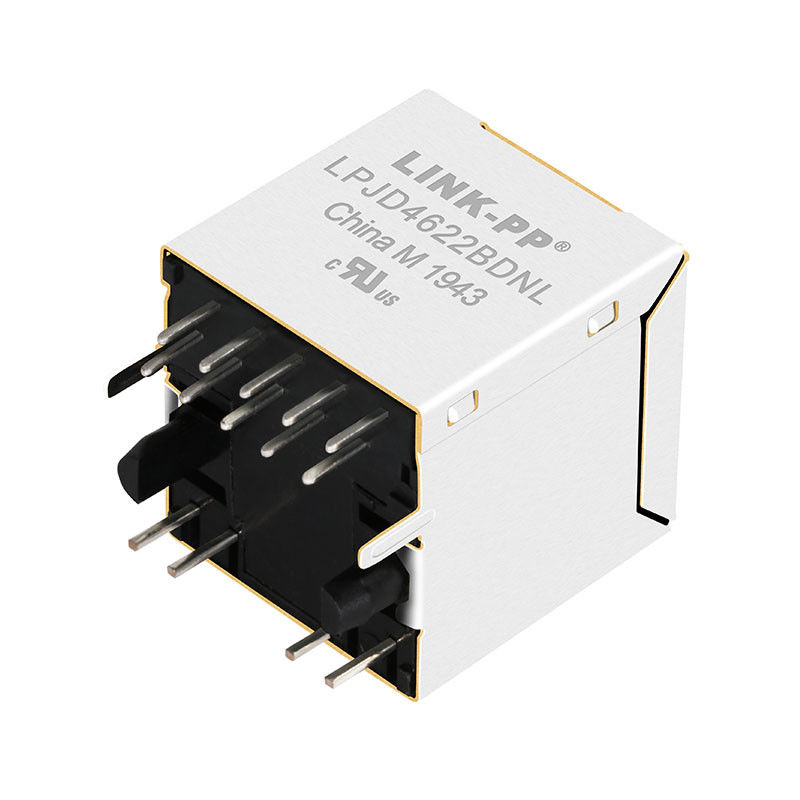

رابط JXD2-0015NL Vertical RJ45 (LPJD4622BDNL) هو واجهة شبكة عالية الأداء مصممة لتطبيقات PCB العليا المحدودة بالمساحة. تم تصميمها للشبكات القوية ،هذا الجهاز من 1 منفذ (1x1) من خلال الثقب (THT) يدمج مغناطيسية جيجابيت لدعم سرعات 10/100/1000 Base-T مع قدرات AutoMDIX.
تم تصميم JXD2-0015NL ليتحمل البيئات الصعبة، ويتميز بمجموعة درجات حرارة تشغيل صناعية من **-40°C إلى +85°C**،والحماية النحاسية الثقيلةإنه الاختيار المثالي للطرّارات الصناعية وبوابات إنترنت الأشياء واللوحات الأم المدمجة ومعدات الاتصالات.
| الفئة | المعلم | المواصفات |
|---|---|---|
| الخصائص الميكانيكية والفيزيائية | رقم الجزء | JXD2-0015NL |
| حزمة / تركيب | تكنولوجيا الثقب (THT) ، الدخول الأول | |
| الأبعاد (W × L × H) | 16.00 ملم × 16.82 ملم × 16.90 ملم | |
| مواد السكن | البلاستيك الحراري، UL94 V-0 مقاوم للنار | |
| مادة الدرع | النحاس المزين بالنيكل | |
| مواد الاتصال | الفوسفور البرونز | |
| طلاء الارتباط | طلاء ذهبي انتقائي، 30 ميكرو دقيقة. | |
| عدد الموانئ | 1 × 1 | |
| تصنيف PoE | غير PoE | |
| الخصائص الكهربائية والمغناطيسية | معيار إيثرنت | 10/100/1000Base-T، Auto-MDIX |
| نسبة الدوران (@ 100kHz) | 1:1 ± 5% (كل الأزواج الأربعة) | |
| الحثية الأساسية (OCL) | ≥ 350 μH @ 100kHz، 0.1V، 8mA تعصب DC | |
| مقاومة التيار المباشر | ≤1.2 Ω | |
| خسارة الإدراج | 1 ‰ 100MHz: ≤ -1.0dB100 ‰ 125MHz: ≤ -1.2dB | |
| خسارة العائد | 1 ′′40 ميغاهرتز: ≥ -16dB40 ′′60 ميغاهرتز: ≥ -12dB60 ′′80 ميغاهرتز: ≥ -10dB80 ′′100 ميغاهرتز: ≥ -8 ديجيبل | |
| المحادثة المتقاطعة (1100 ميغاهرتز) | ≥ -30 ديسيبل | |
| التخفيف في الوضع الشائع (1100 ميغا هرتز) | ≥ -30 ديسيبل | |
| التوتر العازل | 2250VDC (PHY الجانب إلى الجانب) | |
| مواصفات LED | ضوء الدي في الجهة اليسرى (جانب J8) | أصفر |
| طول الموجة | 590nm | |
| الجهد الأمامي | 2.1 فولت نوع / 2.5 فولت أقصى | |
| ضوء الدي في الجهة اليمنى (جانب J1) | أخضر | |
| طول الموجة | 565nm | |
| الجهد الأمامي | 2.2 فولت نوع / 2.4 فولت أقصى | |
| حالة الاختبار | 20mA التيار الأمامي | |
| الحدود البيئية واللحام | درجة حرارة العمل | -40°C إلى +85°C |
| درجة حرارة التخزين | -40°C إلى +85°C | |
| توصية لحام الموجات | 260 درجة مئوية ذروة، 10 ثانية كحد أقصى. | |
| الامتثال والمعايير | الامتثال لـ RoHS | نعم (RoHS-5) |
| معايير الجهاز | FCC الجزء 68 المتوافق مع RJ45 جاك | |
| التثبيت الموصى به | مقصورة لوحة المقترحة | ≥16.35 ملم (غ) × ≥17.20 ملم (ح) |
| تخطيط PCB | البصمة من خلال الثقب مع علامات التبويب درع ومنطقة إبقاء خارج |
هذا المرفق الرأسي RJ45 مثالي لتطبيقات إيثيرنت المحدودة في المساحة. الاستخدامات النموذجية تشمل أجهزة الشبكات الصناعية والمستهلكة مثل المفاتيح الصغيرة والطرّادات وكاميرات IP ،نقاط الوصول، ووحدات الشبكات المدمجة. تصميم المدخل العلوي يسهل توجيه الكابلات في الحجرات الضيقة واللوحات الصلبة،في حين أن المغناطيسية المتكاملة والدرع تضمن جودة إشارة عالية وأداء EMIيوفر واجهة احترافية وموثوقة لـ Gigabit Ethernet في أجهزة الخادم والموجه والتحكم الصناعي.
مصابيح RJ45 العمودية (مقبضات RJ45 العليا) مصممة لتطبيقات PCB حيث يكون المساحة محدودة ويتم توصيل كابل Ethernet من الأعلى.هذا المقبس ذو منفذ واحد يدمج مغناطيسية إيثيرنت (1:1 محول) ومصابيح LED مزدوجة لإشارة الحالة ، تدعم شبكات IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet). هذه الموصلات شائعة في أجهزة التوجيه المدمجة ، والمفاتيح ، ونقاط الوصول ،و أجهزة التحكم الصناعية حيث مساحة اللوحة محدودة ولكن الحرية العمودية متاحةيوضح المثال أدناه رابط RJ45 عمودي نموذجي 8P8C مع توجيه الدخول العلوي.
JXD2-0015NL هو وصلة RJ45 عمودية ذات منفذ واحد مع مغناطيسية متكاملة مصممة لتطبيقات 10/100/1000Base-T Ethernet. يستخدم عادة في أجهزة التوجيه ، المفاتيح ،أجهزة التحكم الصناعية، نقاط الوصول، ومعدات الشبكات المدمجة.
نعم، هذا المرفق يدعم1000Base-T Gigabit Ethernetوهي مناسبة أيضاً لتطبيقات متوافقة مع 10/100Base-T.
نعم، JXD2-0015NL يحتوي على مكونات مغناطيسية مدمجة، والتي تساعد على تبسيط تصميم PCB، وتحسين سلامة الإشارة، ودعم متطلبات عزل الايثرنت.
إنه يستخدمتكنولوجيا الثقب (THT)معالدخول العلوي العموديالتوجيه، مما يجعلها خيارًا جيدًا للتصاميم المدمجة حيث يتم توصيل الكابل من أعلى PCB.
نعم، المرفق مصمم ل10/100/1000Base-T مع Auto-MDIX، مساعدة منفذ الشبكة تلقائيًا على ضبط اتصالات الكابلات المباشرة أو المتقاطعة.
هذا المرفق يتضمنمصابيح LED مزدوجة: أمصباح LED أصفر على الجانب J8ومصباح LED أخضر على الجانب J1هذه المصابيح تستخدم عادة لإشارة الرابط والنشاط.
لا، المنتج معتمد علىغير PoE، لذلك ليس مخصصًا لتطبيقات Power over Ethernet.
نطاق درجة حرارة العمل هو-40°C إلى +85°C، مما يجعلها مناسبة للبيئات الصناعية والتجارية.
منطقة التزاوج التي تتصل بها مغلفة30 ميكرو بوصة ذهب، مما يساعد على تحسين القيادة وموثوقية الاتصال على المدى الطويل.
أجل، إنه كذلكمتوافقة مع RoHSوتلبي المتطلبات البيئية للتصنيع المقيد بالرصاص.
قياسات الصلة16.00 ملم (غ) × 16.82 ملم (L) × 16.90 ملم (H)، مما يجعله مضغوط بما فيه الكفاية لتخطيطات PCB واعية بالمكان.
عادة ما يتم تثبيته على أقراص PCB قادرة على Ethernet والتي تتطلبمنفذ RJ45 الرأسي مع مغناطيسات و مؤشرات LED متكاملة، وخاصة في شبكات ومعدات صناعية.
