تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: TS8121AM
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
pn: |
TS8121AM |
نسبة بدوره: |
1:1 |
يصنّف: |
10 / 100BASE-T |
ميناء: |
غير مرتبطة |
بو: |
دون |
متزايد: |
مصلحة الارصاد الجوية |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
pn: |
TS8121AM |
نسبة بدوره: |
1:1 |
يصنّف: |
10 / 100BASE-T |
ميناء: |
غير مرتبطة |
بو: |
دون |
متزايد: |
مصلحة الارصاد الجوية |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |

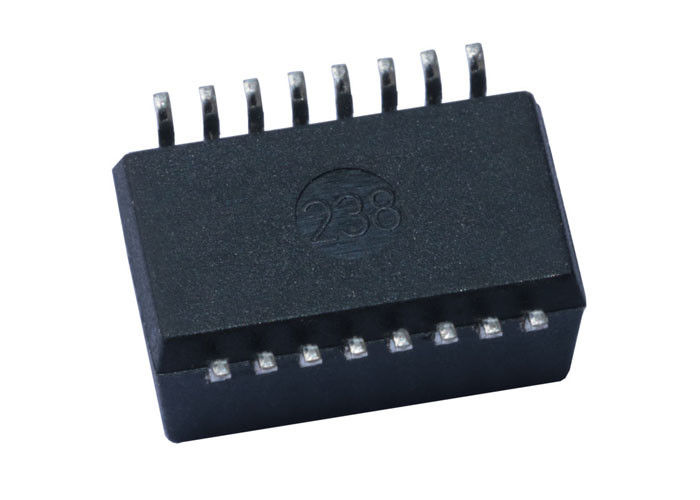

منفذ فردي ، وحدات محول إيثرنت BASE-T 10/100 ، SMD ، بنفايات | |
LINK-PP رقم الجزء | LP1198NL |
كلاهما رقم الجزء | TS8121AM |
سرعة | 10/100 BASE-T |
عدد المنافذ | غير مرتبطة |
التطبيق - LAN | إيثرنت (غير بو) |
صفقة | SMD |
درجة الحرارة | - 40 إلى + 85 |
AutomDX | نعم فعلا |
تعليق | نفس الإصدار NL |
التكوين RX | T، C، S |
التكوين TX | T، C، S |
اعمال بناء | إطار مفتوح |
النوى لكل ميناء | 4 |
حزمة الطول (بوصة) | 0.244 |
حزمة الطول (مم) | 6.20 |
طول الحزمة (بوصة) | 0.366 |
طول الحزمة (مم) | 9.30 |
عرض الحزمة (بوصة) | 0.500 |
عرض الحزمة (مم) | 12.70 |
يتحول نسبة RX | 1CT: 1CT |
يتحول نسبة TX | 1CT: 1CT |
المواصفات الكهربائية (25):
1. يتحول نسبة 50 كيلو هرتز ، 0.5 فولت
جانب رقاقة: الجانب الخط = 1CT: 1CT + _2 ٪
2. الحث (Ls) 100 كيلو هرتز ، 0.1 فولت ، 12 مللي أمبير انحراف العاصمة:
الجانب رقاقة: 350uH دقيقة
3. فقدان الإدراج1-100MHz: -1.4dB كحد أقصى
4. Return Loss1-30MHz: -16dB دقيقة
40MHz: -14.4dB دقيقة
50MHz: -13.1dB دقيقة
60-80 ميجا هرتز: -12 ديسيبل دقيقة
100MHz: -10dB دقيقة
5. التفاضلية لرفض الوضع المشترك:
30MHz: -45dB دقيقة
60MHz: -40dB دقيقة
100MHz: -35dB دقيقة
6. Crosstalk30MHz: -40dB دقيقة
60MHz: -35dB دقيقة
100MHz: -30dB دقيقة
7. مرحبا وعاء: 1500Vrms دقيقة
