تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H16120SCG
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$1.2
تفاصيل التغليف: T&R
وقت التسليم: حوالي 3-5 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 5kk/شهر
تحديد: |
H16120SCG |
ف / ن: |
LP2019NL |
سرعة: |
10/100base-t |
عدد المنافذ: |
أعزب |
نوع التركيب: |
جبل السطح (SMT) |
بو: |
يدعم |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
مستوى MSL: |
3 |
أبعاد: |
12.70 × 7.00 × 9.50 ملم |
عينات مجانية: |
متاح 1-3 قطع |
تحديد: |
H16120SCG |
ف / ن: |
LP2019NL |
سرعة: |
10/100base-t |
عدد المنافذ: |
أعزب |
نوع التركيب: |
جبل السطح (SMT) |
بو: |
يدعم |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
مستوى MSL: |
3 |
أبعاد: |
12.70 × 7.00 × 9.50 ملم |
عينات مجانية: |
متاح 1-3 قطع |

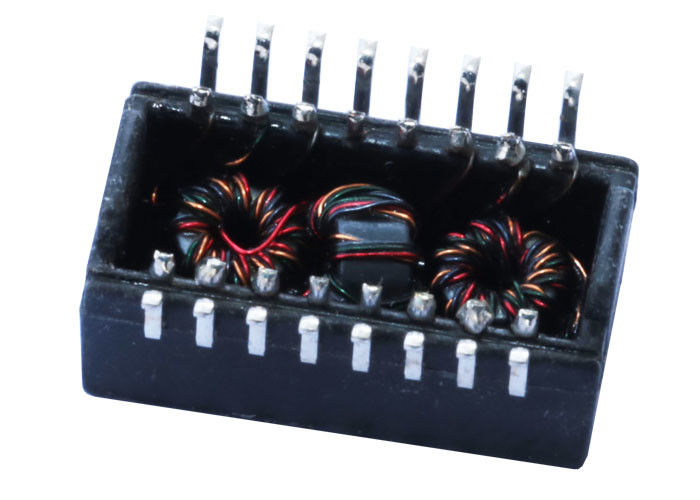

إن H16120SCG هو محول مغناطيسي لشبكة LAN عالي الأداء مصمم لتطبيقات الإيثرنت التي تتطلب تكامل إشارة مستقرًا وعزلًا عاليًا وقدرة موثوقة على توفير الطاقة عبر الإيثرنت (PoE). إنه مُحسّن لـ IEEE 802.3at (PoE+) الأنظمة المتوافقة ويدعم مفاتيح الإيثرنت من الدرجة المؤسسية وكاميرات IP ونقاط الوصول اللاسلكية ومعدات الشبكات الصناعية.
بفضل حجمه الصغير وخصائصه الكهربائية القوية، يوفر H16120SCG خسارة إدخال ممتازة، وخسارة إرجاع، وأداء تداخل عبر نطاق تردد الإيثرنت الكامل حتى 100 ميجاهرتز.
| المعلمة | المواصفات |
|---|---|
| الحث في الدائرة المفتوحة (OCL) | 350µH كحد أدنى @ 100 كيلو هرتز، 0.2 فولت، 8 مللي أمبير تيار مستمر |
| قدرة التيار | 720 مللي أمبير (متوافق مع IEEE 802.3at) |
| الحث المتسرب (LL) | 0.5µH كحد أقصى @ 100 كيلو هرتز، 0.2 فولت |
| السعة بين اللفات (Cw/w) | 20 بيكو فاراد نموذجي @ 100 كيلو هرتز، 0.2 فولت |
| مقاومة التيار المستمر (DCR) | 1.4 أوم كحد أقصى |
| نسبة اللفات | 1CT:1CT (TX) / 1CT:1CT (RX) ±2% |
| القطبية | 1–16، 6–11 في الطور |
إن محول H16120SCG PoE Magnetics LAN يجمع بين الأداء الكهربائي العالي والعزل القوي وقدرة التيار PoE+ في حزمة SMT مضغوطة. إنه حل مثالي للمصممين الذين يبحثون عن مكون مغناطيسي إيثرنت موثوق ومتوافق مع المعايير لمعدات الشبكات المؤسسية والصناعية.
