تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: SM91502AL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
رقم الجزء: |
SM91502AL |
تدور النسبة: |
1:1 ±2% |
OCL (100 كيلو هرتز، 0.1 فولت): |
150 ميكروساعة دقيقة. إلى 450 درجة مئوية كحد أقصى. |
جهد العمل: |
1000 فولت تيار مستمر |
هاي بوت (العزلة): |
4300 فولت تيار مستمر (1 مللي أمبير، 60 ثانية) |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +125 درجة مئوية |
رقم الجزء: |
SM91502AL |
تدور النسبة: |
1:1 ±2% |
OCL (100 كيلو هرتز، 0.1 فولت): |
150 ميكروساعة دقيقة. إلى 450 درجة مئوية كحد أقصى. |
جهد العمل: |
1000 فولت تيار مستمر |
هاي بوت (العزلة): |
4300 فولت تيار مستمر (1 مللي أمبير، 60 ثانية) |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +125 درجة مئوية |

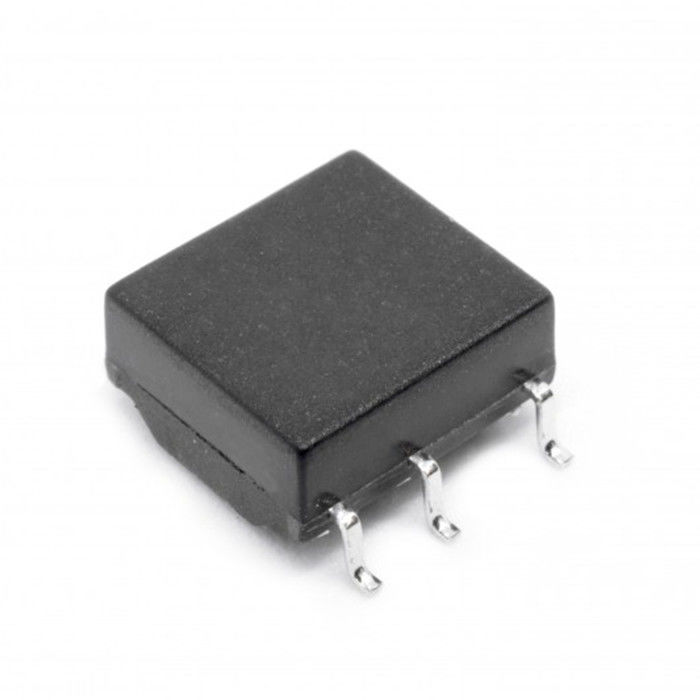

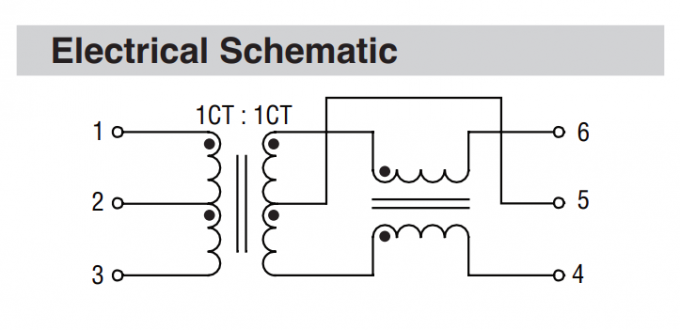

بورنز SM91502AL هي وحدة محول عزل نظام إدارة البطارية (BMS) ذات قناة واحدة مع خنق وضع مشترك متكامل لقمع الضوضاء المتفوق.مصممة خصيصًا لمتطلبات السلامة العالية للسيارات الكهربائية وأنظمة تخزين الطاقة، يدعم SM91502AL الاتصالات المتسلسلة السلسلة البنفسجية / isoSPITM.يضمن سلامة الإشارة القوية والعزل الغلفاني في أكثر البيئات تطلباً.
يبرز SM91502AL كخيار عملي لعزل الاتصالات BMS لأنه يجمع بين الأداء الكهربائي مع الموثوقية الجاهزة للإنتاج.مواصفاته تجعلها مناسبة للأنظمة التي تتطلب ربط إشارة موثوق بها وخصائص عزل قوية.
| المعلم | المواصفات |
|---|---|
| حرارة الدوائر المفتوحة (OCL) | 150 μH دقيقة / 450 μH كحد أقصى. |
| حالة الاختبار لـ OCL | 100 كيلو هرتز، 0.1 فولت، -40 درجة مئوية إلى +125 درجة مئوية |
| حثية التسرب | 0.5 μH كحد أقصى |
| حالة اختبار مقاومة التسرب | 100 كيلو هرتز، 0.1 فولت |
| DCR - جانب المحول | 0.45 Ω أقصى |
| DCR - CM جانب الاختناق | 0.85 Ω أقصى |
| نسبة الدوران | 11 ± 2٪ |
| خسارة الإدراج | -0.25 ديسيبل كحد أقصى |
| خسارة العودة (Z خارج = 100 أوم) | -22 ديسيبل في الدقيقة @ 4 ميغاهرتز |
| نسبة رفض الوضع الشائع | -35 ديسيبل في الدقيقة @ 1 ‰ 100 ميگاهرتز |
| نسبة رفض الوضع الشائع | -28 ديسيبل في الدقيقة @ 100 ∼ 200 ميغاهرتز |
| (هاي بوت) (1 مآ، 60 ثانية) | 4300 VDC |
| الجهد العامل | 1000 VDC |
| المعلم | المواصفات |
|---|---|
| العزل الوظيفي | نعم.. |
| نطاق درجة حرارة العمل | -40 °C إلى +125 °C |
| نطاق درجة حرارة التخزين | -25 °C إلى +85 °C |
| مستوى حساسية الرطوبة | 1 |
| تصنيف ESD (HBM) | لا |
| التعبئة | الشريط والفكرة |
| كمية العجلة | 800 قطعة / ريل 13 بوصة |
| الإنهاء | Cu/Ni/Sn |
| الامتثال | متوافقة مع RoHS |
يعد محول SM91502AL BMS مناسبًا بشكل جيد للتصاميم التي تتطلب العزلة والاتصال المستقر داخل شبكات مراقبة البطارية. تشمل التطبيقات الشائعة:
في نظام إدارة البطارية ، لا يمكن التفاوض على سلامة الإشارة وسلامتها. يبرز SM91502AL من خلال تقديم عزل وظيفي ومجموعة واسعة من درجات الحرارة التشغيلية (-40 درجة مئوية إلى + 125 درجة مئوية) ،مما يجعلها مناسبة لبيئات السيارات تحت الغطاء. إن الحثية منخفضة التسرب (0.5 ميكرو هارتش ماكس) يضمن دقة البيانات عالية السرعة، في حين أن CMRR عالية يحمي النظام من ضوضاء الوضع المشترك الناتجة عن المحولات عالية الطاقة.
SM91502AL هو محول BMS يستخدم في دوائر الاتصال والعزلة لنظام إدارة البطارية ، وخاصة في تصاميم IsoSPI والسلسلة المتسلسلة.
نعم، الـ (SM91502AL) متوافقة مع الـ (AEC-Q200) مما يجعلها مناسبة لتطبيقات السيارات
الجهد العامل 1000 VDC.
تصنيف الـ "هيبوت" هو 4300 فولت ديسك لمدة 60 ثانية عند 1 مآ.
يدعم التصاميم المرجعية مع الأجهزة التناظرية LTC6804-1 / LTC6811 و MC33771 / MC33772.
