تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: ARJM12A2-805-BA-EW2
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.5-$3.5
تفاصيل التغليف: صينية
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 180 ألف / شهر
رقم الجزء: |
ARJM12A2-805-BA-EW2 |
إنتاج متسلسل: |
لبجكسسسسنل |
نوع الموصل: |
RJ45 |
تطبيقات: |
2.5G قاعدة تي |
قاعدة نوع: |
من خلال ثقب |
التدريع: |
محمية، EMI فنجر |
رقم الجزء: |
ARJM12A2-805-BA-EW2 |
إنتاج متسلسل: |
لبجكسسسسنل |
نوع الموصل: |
RJ45 |
تطبيقات: |
2.5G قاعدة تي |
قاعدة نوع: |
من خلال ثقب |
التدريع: |
محمية، EMI فنجر |
تصميم النموذج : RM5-1SSA9V1F
1 مصممة لتطبيق بطاقة واجهة الشبكة.
2 مصممة لتلبية متطلبات IEEE802.3u.
3 متاح في جميع نسب بدوره المستخدمة من قبل LAN ICmanufactures.
4 أبسط عنصر مغناطيسي لوضع androute على الكلور.
5 يحفظ تقليل مساحة PCB.
6Magnetics Rj45
7 Rj45 المغناطيس المتكامل
8 LED اختياري ، EMI- إصبع اختياري

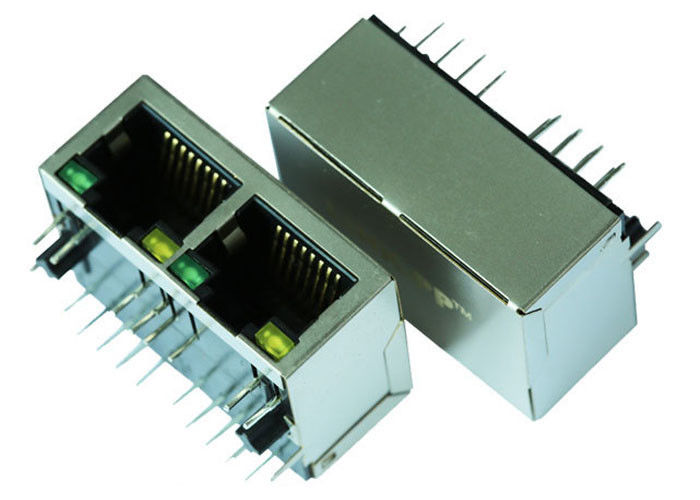

| 1x2 منفذ 8P8C RJ45 جاك موصل مع المغناطيس 2.5G Base-T المتكاملة ، الأصفر / الأخضر LED ، علامة التبويب لأسفل ، بنفايات | |
| LINK-PP رقم الجزء | LPJGxxxxNL |
| Abracon LLC رقم الجزء | ARJM12A2-805-BA-EW2 |
| تطبيق لان | ETHERNET (NoN PoE) |
| AutomDX | نعم فعلا |
| BST الدائرة | نعم فعلا |
| التكوين RX | T، C |
| التكوين TX | T، C |
| الاتصال التزاوج الطلاء المنطقة | الذهب 6u "/ 15u" / 30u " |
| النوى لكل ميناء | 8 |
| الثنائيات | لا الديودات |
| خيار الصمام | المصابيح الصفراء / الخضراء |
| مزلاج | تاب داون |
| عدد المنافذ | 1X2 |
| PCB | FR4 |
| PCB جبل زاوية | الدخول الجانبي |
| الكلور الاحتفاظ آخر | تي بوست |
| حزمة الطول (بوصة) | 0.535 |
| حزمة الطول (مم) | 13.60 |
| طول الحزمة (بوصة) | 0.839 |
| طول الحزمة (مم) | 21.30 |
| عرض الحزمة (بوصة) | 1.230 |
| عرض الحزمة (مم) | 31.24 |
| دبوس نوع | THT جندي |
| بنفايات المتوافقة | نعم-بنفايات -5 مع ريادة في إعفاء جندي |
| بحث | نعم فعلا |
| درع EMI علامات التبويب | بدون |
| سرعة | 2.5G قاعدة تي |
| درجة الحرارة | -40 درجة مئوية ~ 85 درجة مئوية |
| يتحول نسبة RX | 1CT: 1CT |
| يتحول نسبة TX | 1CT: 1CT |
وصف
1. ميزات نوع المنتج:
1) نوع المنتج = موصل
2) جاك نوع = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الدخول الجانبي (الزاوية اليمنى)
2. مرفق الميكانيكية:
1) جاك التكوين = 2 × 4
3. الخصائص الكهربائية:
1) محمية = نعم
4. إنهاء الميزات ذات الصلة:
1) EMI Finger - أسفل = بدون
2) طريقة إنهاء = لحام
5. ملامح الجسم ذات الصلة:
1) تكوين المنفذ = متعدد
2) أصابع EMI -Top والجانبين = مع / بدون
3) اتجاه المزلاج = قياسي - مزلاج لأسفل
4) طول الذيل الكلور
6. الاتصال الميزات ذات الصلة:
1) مسبقة = نعم
2) الاتصال إنهاء نوع = من خلال ثقب
7. ميزات الإسكان ذات الصلة:
1) موصل نمط = جاك
8. معايير الصناعة:
1) بنفايات / ELV الامتثال = بنفايات متوافقة ، ELV متوافقة
2) عمليات لحام خالية من الرصاص = موجة لحام قادرة على 240 درجة مئوية ،
موجة لحام قادرة على 260 درجة مئوية ، موجة لحام قادرة على 265 درجة مئوية
إنحسر لحام اختياري.
3) تاريخ الامتثال لـ RoHS / ELV = كان دائمًا متوافقًا مع RoHS
9. تحديد الهوية:
1) لون LED الأيسر (الموضع رقم 1) = أخضر / أصفر - 250 أوم المقاوم
2) اللون LED الأيمن (الموضع رقم 2) = الأخضر والأصفر - 250 أوم المقاوم
10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الظروف البيئية = مكتب / المباني
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70
11.Hipot:
1500Vrms MIN
تطبيقات للمستخدم النهائي
مصمم لدعم التطبيقات ، مثل أجهزة مودم ADSL ، LAN-on-Motherboard. معدات الشبكات والاتصالات مثل HUB ، بطاقة PC ، التبديل ، جهاز التوجيه ، اللوحة الرئيسية للكمبيوتر ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، مربعات قمة مجموعة معقدة ، إعداد بوابات VOIP ، بروتوكول بوابة الحدود ، محول إيثرنت سريع. .
ميزة تنافسية
1x4 rj-45 Lan Port
18 سنوات خبرة الإنتاج ،
2600 موظف
اختبار 100 ٪
وقت التسليم مرنة
زبون أساسي
تصميم من أجل Ti و Intel و Samsung و Fluke و Jabil و Flextronics و Cypress و Freescale و EKF .......
تطبيق EMS
المدمج في الجمعية ثنائي الفينيل متعدد الكلور مرنة. تجميع ثنائي الفينيل متعدد الكلور الصلب ؛ Microelectronic ، رقاقة الوجه ؛ Microelectronic ، رقاقة على متنها ؛ الجمعية الضوئية RF / الجمعية اللاسلكية. من خلال الجمعية هول. سطح جبل التجمع. تجميع النظام الدوائر المطبوعة مجلس الجمعية
