رقم الجزء: |
LP2019ANL متوافق S16-2019 |
تدور النسبة: |
1ct: 1ct |
إيثرنت: |
10/100base-t |
دعم بو: |
PoE + |
جهد العزلة: |
1500 فولت |
درجة حرارة التشغيل: |
- 40 إلى + 85 درجة مئوية |
رقم الجزء: |
LP2019ANL متوافق S16-2019 |
تدور النسبة: |
1ct: 1ct |
إيثرنت: |
10/100base-t |
دعم بو: |
PoE + |
جهد العزلة: |
1500 فولت |
درجة حرارة التشغيل: |
- 40 إلى + 85 درجة مئوية |

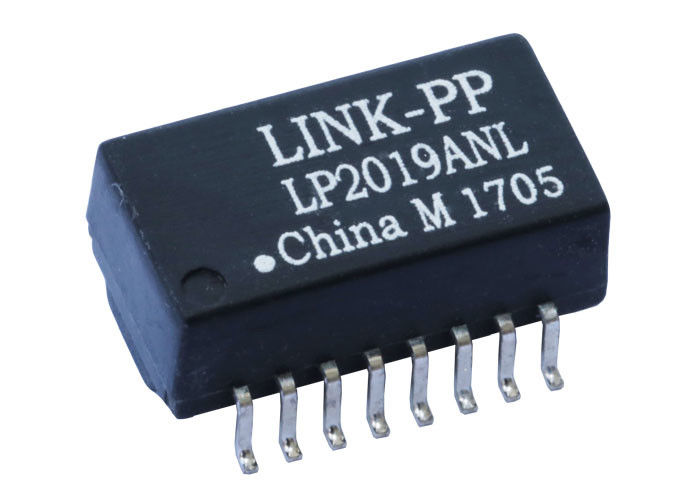

الـS16-2019 إيثيرنث مغناطيسي PoE المحولهي وحدة مغناطيسية LAN ذات منفذ واحد مصممة لواجهات إثنتر 10/100Base-Tيوفر عزلة الإشارة، تطابق المعوقة، وقمع EMI بين إيثيرنث PHY وموصول RJ45.
هذا المحول إيثيرنت يستخدم على نطاق واسع فيأجهزة التوجيه، المفاتيح، كاميرات IP، هواتف VoIP، ونقاط الوصول اللاسلكية، وخاصة في التصميمات التي تتطلبإمكانية توفير الكهرباء عبر شبكة Ethernet (PoE).
مع مغناطيسية متكاملة الأمثل لشبكات إثنترات السريعة،S16-2019 محول LANيدعم نقل البيانات المستقر مع تلبية متطلبات العزلة والأداء في IEEE Ethernet.
المهندسون عادة ما يدمجون هذا المكون في أجهزة إيثرنت لضمانسلامة إشارة عالية، وتوافق كهرومغناطيسي، وتوصيل شبكة موثوق به.
|
المعلم |
المواصفات |
القيمة |
الوحدة |
الحالة |
|---|---|---|---|---|
|
نسبة الدوران |
TX |
1CT:1CT |
- |
- |
|
نسبة الدوران |
RX |
1CT:1CT |
- |
- |
|
خسارة الإدراج |
0.1-100 ميغاهرتز |
-واحد0 |
ديسيبل |
ماكس |
|
خسارة العائد |
0. 1-30 ميغاهرتز |
-18 |
ديسيبل |
MIN |
|
خسارة العائد |
30-60 ميغاهرتز |
-13 |
ديسيبل |
MIN |
|
خسارة العائد |
60-80 ميغاهرتز |
-12 |
ديسيبل |
MIN |
|
الصوت المتقاطع |
0.1-100 ميغاهرتز |
-35 |
ديسيبل |
MIN |
|
DCMR (الاختلاف مع رفض الوضع المشترك) |
30 ميغاهرتز |
-42 |
ديسيبل |
MIN |
|
DCMR |
60 ميغاهرتز |
-36 |
ديسيبل |
MIN |
|
DCMR |
100 ميغاهرتز |
-33 |
ديسيبل |
MIN |
|
CMRR (نسبة رفض الوضع الشائع) |
1-100MHz |
-40 |
ديسيبل |
النوع |
|
الحركه (L) |
1-3, 6-8 |
350 |
μH |
الحد الأدنى للطاقة عند 100 كيلو هرتز، 0.1 فولت، 8 مآ DC |
|
المقاومة المتواصلة (DCR) |
1-3, 6-8 |
0.9 |
OHM |
ماكس |
|
حرارة التسرب (LK) |
1-3 (رباط: 16+14) |
0.5 |
μH |
ماكس عند 100 كيلو هرتز، 0.1 فولت |
|
حرارة التسرب (LK) |
6-8 (رباط: 11+9) |
0.5 |
μH |
ماكس عند 100 كيلو هرتز، 0.1 فولت |
|
سعة التداخل (Cw/w) |
(1-3) ، (16-14) |
28 |
pF |
ماكس عند 100 كيلو هرتز، 0.1 فولت |
|
سعة التداخل (Cw/w) |
(6-8، (11-9) |
28 |
pF |
ماكس عند 100 كيلو هرتز، 0.1 فولت |
|
التوتر العازل |
- |
1500 |
V |
- |
|
درجة حرارة العمل |
- |
-40 إلى +85 |
°C |
- |
|
قدرة PoE الحالية |
- |
350 |
mA |
- |
| المعلم | القيمة |
|---|---|
| نوع الحزمة | صلّة السطح (SMD) |
| عدد الدبوسات | 16 دبوس |
| البناء | إطار مفتوح |
| الهيكل الأساسي | 6 نواة لكل ميناء |
| الطول | ~ 12.7 ملم |
| العرض | ~ 9.3 ملم |
| الطول | ~6.2 ملم |
| نوع التثبيت | SMT |
تتيح بصمة SMD المدمجةوحدة المغناطيسية S16-2019لتتناسب مع تصاميم أجهزة إثنترات ذات مساحة محدودة.
تدعم وحدة مغناطيسية S16-2019 Ethernetتطبيقات Power over Ethernet (PoE)، تمكن كابلات الشبكة من نقل البيانات والطاقة الكهربائية.
تشمل معايير PoE المتوافقة:
هذا يجعل المحول مناسبة لأجهزة مثل:
الـوحدة المحول S16-2019يتم وضعه بين شريحة Ethernet PHY وموصول RJ45.
مسار إشارة نموذجي:
وتشمل وظائفها الأساسية:
الـS16-2019 محول LANينتمي إلى فئة مشتركة منوحدات مغناطيسية 10/100Base-T Ethernet، والقطع المكافئة متوفرة من العديد من الشركات المصنعة.
وتشمل النماذج المتوافقة النموذجية:
تتشارك هذه المكونات أداءً كهربائيًا وتكوين دبوس مماثل لتصميمات واجهة Ethernet.
