تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: JT7-1119NL
وثيقة: LPJK9093AONL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.5-$2.3
تفاصيل التغليف: صينية
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 500 ألف/شهر
رقم الجزء: |
JT7-1119NL |
متوافق P / N: |
LPJK9093AONL |
نوع المنتجات: |
10GBASE-T RJ45 ماج جاك |
تكوين المنفذ: |
1 × 1 منفذ واحد |
نمط التركيب: |
من خلال ثقب (THT) |
قدرة بو: |
4 أزواج بو، 90 واط |
جهد العزلة: |
2250 فولت تيار مستمر |
تصفيح الاتصال: |
50" ذهبي |
رقم الجزء: |
JT7-1119NL |
متوافق P / N: |
LPJK9093AONL |
نوع المنتجات: |
10GBASE-T RJ45 ماج جاك |
تكوين المنفذ: |
1 × 1 منفذ واحد |
نمط التركيب: |
من خلال ثقب (THT) |
قدرة بو: |
4 أزواج بو، 90 واط |
جهد العزلة: |
2250 فولت تيار مستمر |
تصفيح الاتصال: |
50" ذهبي |

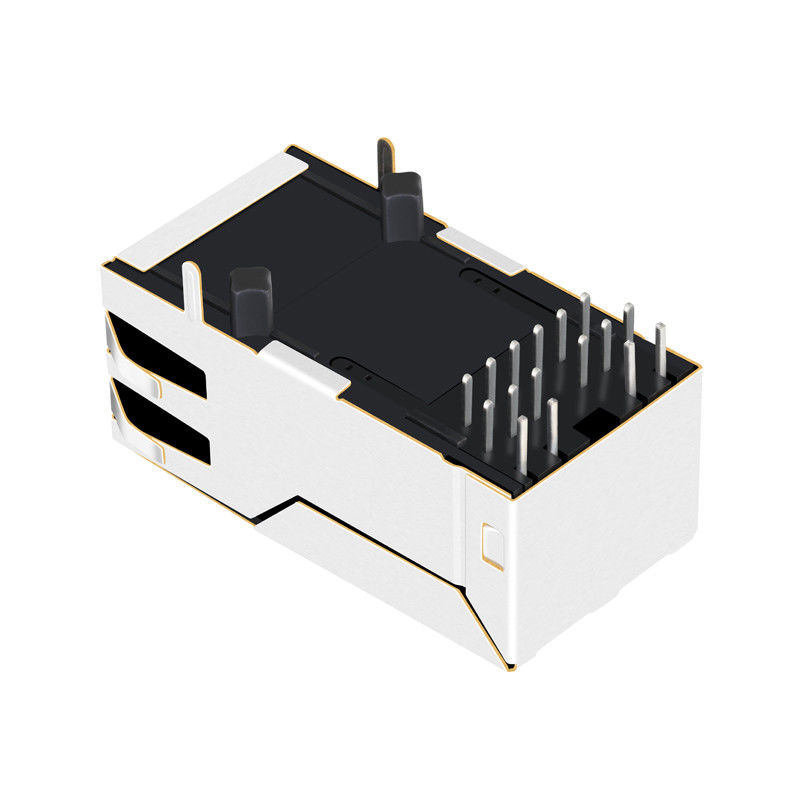

JT7-1119NL هو رابط 1x1 10GBASE-T RJ45 مع مغناطيس متكامل ، ودعم PoE 4 أزواج 90W ، وعزل 2250V ، LEDs الأخضر / الأصفر والأخضر ، وموافقة IEEE 802.3. مثالية للمفتاحات ، الخوادم ،الايثرنت الصناعي، ومعدات شبكة PoE.
JT7-1119NL من Pulse Electronics هو جهاز اتصال 10GBASE-T RJ45 عالي الأداء مصمم لمعدات الشبكة الجيل القادم. يحتوي على تكوين منفذ واحد 1 × 1 ،مغناطيسية متكاملة، وقدرات PoE القوية لـ 4 أزواج 90W ، تم تصميم هذا المرفق من خلال تكنولوجيا الثقب (THT) للدخول الجانبي لتلبية المتطلبات الصارمة لمواصفات IEEE 802.3.50μ" صبغ الذهب للتواصل لتحقيق أقصى قدر من الصمود، و بصمة زاوية مستقيمة صغيرة ، JT7-1119NL هو الحل المثالي لخوادم عالية السرعة ، المفاتيح ، الموجات ، والمحطات الأساسية.
يدعم JT7-1119NL توزيعات Power over Ethernet الحديثة التي تتطلب تقديم طاقة أعلى بكثير من حلول PoE التقليدية.
| المعلم | القيمة |
| نوع PoE | 4 أزواج PoE |
| أقصى قدر من الطاقة | 90 واط |
| التيار المستمر | 900 mA لكل زوج |
| التيار الكهربائي | 1A لكل زوج لمدة 75 ms |
| الفئة | المواصفات | تفاصيل |
|---|---|---|
| عامة و ميكانيكية | رقم الجزء | JT7-1119NL |
| عدد الموانئ | 1x1 (ميناء واحد) | |
| السرعة | 10GBASE-T | |
| نوع الحزمة | THT (التكنولوجيا من خلال الثقب) | |
| زاوية تركيب PCB | الدخول الجانبي (زاوية يمينية) | |
| توجيه القفل | أغلقه | |
| الأبعاد (L × W × H) | 34.29 ملم × 16.51 ملم × 13.33 ملم (1.350" ×.650" ×.525") | |
| طول الدبوس | 3.43 ملم (.135") | |
| قطع اللوحة | 17.27 ملم × 13.72 ملم (.680" ×.540") | |
| الخصائص الكهربائية | نسبة الدوران | 1:1 (1.00 ± 2%) |
| الحثية (OCL) | 120 μH MIN @ 100 kHz، 100 mV | |
| تصنيف PoE | 4 أزواج PoE ، 90W (900 mA MAX التيار المستمر لكل زوج مشوه) | |
| عزل المدخلات والمخرجات | 2250 VDC MIN @ 60 ثانية | |
| خسارة الإدراج | -3.0 ديسيبل ماكس @ 100 كيه هرتز -2.0 dB MAX (-1.4 dB TYP) @ 1~400 MHz |
|
| خسارة العودة (Z OUT = 100 OHM ± 1%) | -22 ديسيبل MIN @ 1 ~ 100 MHz ؛ -22 + 20.75×LOG ((f/100) dB MIN @ 100 ~ 500 MHz |
|
| الصوت المتقاطع (القنوات المجاورة) | -28 ديسيبل MIN (1 ~ 100 MHz) -19 ديسيبل MIN (100 ~ 500 ميغاهرتز) |
|
| نسبة رفض الوضع المشترك (CMRR) | -26 ديسيبل MIN @ 100 ~ 500 MHz | |
| المواد والطلاء | طبقة منطقة التزاوج | 50 μ' الذهب (Au) فوق 50 μ' MIN النيكل (Ni) تحت الصفيحة |
| طلاء الذيل | 200 ‰ 500 μ' 100 ٪ قطن متطاطى | |
| المواد الأساسية | الفوسفور البرونز | |
| البلاستيك | المواد البلاستيكية الحرارية، تصنيف التهاب UL 94V-0 | |
| درع معدني | سبيكة النحاس مع طبقة النيكل | |
| تكوين LED | ضوء الدي في اليسار | اللون الثنائي الأخضر/الأصفر (565-575 نانومتر / 585-595 نانومتر) |
| ضوء اليد الأيمن | أخضر أحادي اللون (568 نانومتر) | |
| الجهد الأمامي (VF) | 2.1 فولت ~ 2.7 فولت @ 20mA | |
| تبديد الطاقة (Pd) | 105 ميجاوات ماكس (يسار) / 68 ميجاوات ماكس (يمين) | |
| البيئة واللحام | درجة حرارة العمل | 0°C إلى +70°C |
| درجة حرارة التخزين | -20°C إلى +125°C | |
| وضع RoHS | نعم ، RoHS-6 متوافقة | |
| قابلية اللحام (J-STD-002) | 245 درجة مئوية اختبار الغطس والنظر متوافق | |
| الحامية الموجية (J-STD-075) | W2، 270 درجة مئوية الحد الأقصى من خلال الدفع الموجي | |
| حساسية الرطوبة (J-STD-020) |
المستوى 1 (MSL 1 - لا حساسية للرطوبة) |
يتضمن رابط JT7-1119NL 90W PoE RJ45 مصابيح LED متكاملة للحالة لتشخيص الشبكة المبسط.
| موقع LED | اللون | وظيفة نموذجية |
| ضوء الدي في اليسار | أخضر | نشاط الرابط |
| ضوء الدي في اليسار | أصفر | السرعة/الحالة |
| ضوء اليد الأيمن | أخضر | حالة الطاقة/الربط |
| المعلم | أخضر (يسار) | أصفر (على اليسار) | الأخضر (اليمين) |
| طول الموجة | 565-575 nm | 585-595 nm | 568 nm |
| الحد الأقصى لتفريغ الطاقة | 105 ميجاوات | 105 ميجاوات | 68 ميجاوات |
| ذروة التيار الأمامي | 140 mA | 140 mA | 150 mA |
| الجهد الأمامي @20mA | 2.2-2.5 فولت | 2.1-2.5 فولت |
2.2-2.7 فولت |
تتوافق JT7-1119NL مع:
| المعلم | القيمة |
| درجة حرارة العمل | 0°C إلى +70°C |
| درجة حرارة التخزين | -20°C إلى +125°C |
| حساسية للرطوبة | المستوى 1 |
| درجة حرارة اللحام الموجية | حتى 270 درجة مئوية |
أبحث عن شخص موثوق بهرابط 10GBASE-T RJ45 مع مغناطيس متكامل ودعم PoE 90W?
يوفر JT7-1119NL سلامة إشارة ممتازة، وحماية عزل قوية، وأداء إثنترات ثبت لتطبيقات الشبكات المطالبة.اتصل بفريقنا الهندسي والمبيعات اليوم للحصول على الأسعار، العينات، ورق البيانات، توصيات PCB، ودعم الإنتاج الكمي.
JT7-1119NL هو رابط RJ45 ذو منفذ واحد 10GBASE-T مع مغناطيس متكامل مصمم لمعدات شبكات Ethernet عالية السرعة التي تتطلب أداء 10 جيجابيت ودعم PoE.
نعم، الدوافع تدعم 4 أزواج PoE مع توفير الطاقة تصل إلى 90W، مما يجعلها مناسبة لتطبيقات PoE ++.
توفر الوحدة المغناطيسية المتكاملة حد أدنى لجهد العزل 2250VDC لمدة 60 ثانية.
نعم، المنتج متوافق تماما مع متطلبات البيئة RoHS-6.
يتم نشرها عادة في المفاتيح والموجهات ونقاط الوصول وأجهزة Ethernet الصناعية وأنظمة المراقبة وغيرها من معدات الشبكات 10 جيجابيت.
