تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: E5288-006-02-L
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.5-$0.85
تفاصيل التغليف: 50 قطعة / صينية ؛ 1200 قطعة / كرتون
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4000 ألف / شهر
رقم الجزء: |
E5288-006-02-L |
نوع الموصل: |
RJ45 (8P8C) |
تكوين المنفذ: |
1x1 (منفذ واحد) |
توجيه: |
دخول علوي / عمودي |
نمط التركيب: |
جبل السطح |
التدريع: |
غير محمية |
المصابيح: |
لا المصابيح |
معدل البيانات: |
القط 3 |
تصنيف الجهد: |
125 فولت تيار متردد RMS |
التقييم الحالي: |
1.5 امبير |
رقم الجزء: |
E5288-006-02-L |
نوع الموصل: |
RJ45 (8P8C) |
تكوين المنفذ: |
1x1 (منفذ واحد) |
توجيه: |
دخول علوي / عمودي |
نمط التركيب: |
جبل السطح |
التدريع: |
غير محمية |
المصابيح: |
لا المصابيح |
معدل البيانات: |
القط 3 |
تصنيف الجهد: |
125 فولت تيار متردد RMS |
التقييم الحالي: |
1.5 امبير |

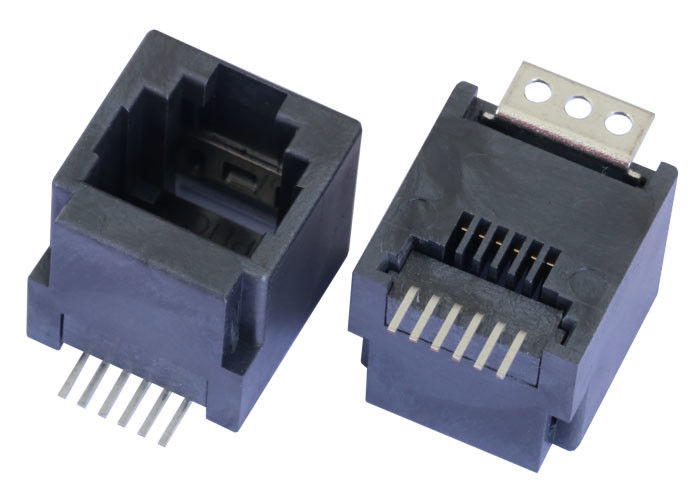

الE5288-006-02-Lعبارة عن مقبس معياري RJ45 أحادي المنفذ (1x1) مصمم خصيصًا لتطبيقات الاتصالات والشبكات عالية الموثوقية. صمم مع أالدخول العلوي (عموديًا)التوجه وتقنية التركيب السطحي (SMT)التوافق، تم تحسين هذا الموصل لتخطيطات PCB ذات المساحة المحدودة حيث يلزم تزاوج الكابل الرأسي.
مع أالقط 3تصنيف معدل البيانات ونطاق درجة حرارة التشغيل القوي-40 درجة مئوية إلى +85 درجة مئويةإنه حل مثالي لكل من الشبكات التجارية والبيئات الصناعية القاسية.
| غرض | مواصفة |
|---|---|
| ف / ن | E5288-006-02-L |
| نوع الموصل | RJ45 جاك وحدات |
| تكوين المنفذ | 1x1 |
| معدل البيانات | القط 3 |
| زاوية الدخول | الدخول العلوي |
| محمية | لا |
| نمط التركيب | سمت / سمد |
| المصابيح | لا |
| بنفايات | نعم |
| غرض | مواصفة |
|---|---|
| تصنيف الجهد | 125 فولت تيار متردد RMS |
| التقييم الحالي | 1.5 أ |
| اتصل بالمقاومة | 30 م أوم كحد أقصى |
| مقاومة العزل | 1000 ميجا أوم دقيقة @ 500 فولت تيار مستمر |
| قوة عازلة | 1000 فولت تيار مستمر RMS، 60 هرتز، 1 دقيقة |
| غرض | مواصفة |
|---|---|
| مواد الإسكان | PA10T UL94V-0، أسود |
| أدخل المادة | ارتفاع درجة الحرارة UL94V-0 |
| مواد الاتصال | برونز الفوسفور، ر = 0.35 ملم |
| تصفيح الاتصال | طلاء ذهبي فوق النيكل في منطقة التلامس |
| دبابيس لحام | طلاء غير لامع |
| عمر التشغيل | 750 دورة دقيقة |
| الاحتفاظ بثنائي الفينيل متعدد الكلور بعد اللحام | 18 رطل دقيقة |
| غرض | مواصفة |
|---|---|
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة لحام ذروة إنحسر الأشعة تحت الحمراء | 255 درجة مئوية إلى 265 درجة مئوية (5-10 ثواني) |
| امتثال | متوافق مع RoHS |
يتم استخدام E5288-006-02-L على نطاق واسع عبر مختلف القطاعات التي تتطلب اتصالاً موثوقًا للصوت والبيانات:
الE5288-006-02-L CAT 3 مقبس معياري RJ45 للدخول العلويهو موصل يمكن الاعتماد عليه وموفر للمساحة للتطبيقات التي تحتاج إلى واجهة RJ45 بسيطة وقوية ومتوافقة مع RoHS. معها1x1 تصميم الدخول العلوي,تركيب سمت، وتحمل درجة الحرارة الصناعيةوهو مناسب تمامًا لأنظمة الاتصالات المدمجة ومعدات الاتصالات وغيرها من التصميمات الإلكترونية المدمجة.
يدعم تكوين الإدخال العلوي تخطيطات PCB حيث يفضل الوصول إلى الموصل الرأسي. وهذا يجعل E5288-006-02-L خيارًا عمليًا لحاويات المعدات المدمجة وتصميمات الألواح الكثيفة.
يعمل تصميم التركيب على السطح على تبسيط الإنتاج الآلي ويساعد على تحسين اتساق التجميع، خاصة في بيئات التصنيع كبيرة الحجم.
مع أسطح الاتصال المطلية بالذهب وهيكل الاتصال البرونزي الفوسفوري المتين، تم تصميم الموصل للحفاظ على نقل إشارة ثابت وأداء طويل الأمد.
تم تصنيف الموصل بحد أدنى750 دورة تزاوجمما يمنح المصممين الثقة في بيئات الاستخدام المتكرر.
E5288-006-02-L هومتوافق مع RoHSوتم تصنيعه باستخدام مواد مقاومة للهب تتحمل درجات الحرارة العالية لدعم التشغيل الموثوق به في البيئات الصناعية والتجارية. كما أنه يلبي المعايير الكهربائية والميكانيكية المطلوبة لتزاوج المكونات المعيارية وفقًا لـلجنة الاتصالات الفيدرالية الجزء 68، الجزء الفرعي ح.
