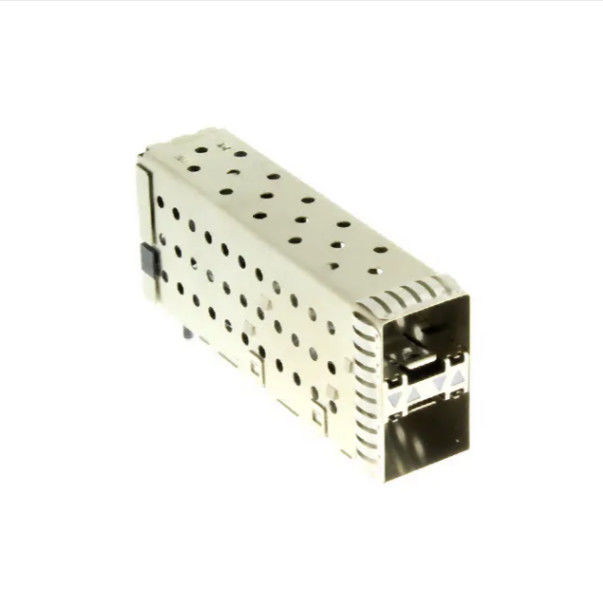

1-2007492-5 2x1 مجمعة SFP+ قفص تجميع فتحة ضغط

الـ 1-2007492-5 هو مجموعة قفص SFP+ مكدسة مع موصل مدمج مصممة لتطبيقات الإدخال/الإخراج القابلة للتوصيل عالية الكثافة التي تتطلب أداء إشارة موثوقًا به، واحتواء قوي للتداخل الكهرومغناطيسي، وتركيب متين على لوحة الدوائر المطبوعة. مع مصفوفة منافذ 2 × 1، إنهاء الضغط بالثقب، وتعزيز التداخل الكهرومغناطيسي في البناء، تم تصميم مجموعة الأقفاص هذه لمعدات الشبكات والاتصالات المدمجة حيث تكون الاستقرار الميكانيكي وسلامة الإشارة مهمة.

يتميز هذا الطراز بـ قفص من الفضة النيكل، ينابيع داخلية/خارجية للتداخل الكهرومغناطيسي، وضوء إرشادي مدمج، مما يجعله خيارًا عمليًا للمهندسين الذين يصممون أنظمة توصيل متقدمة على مستوى اللوحة. كما أن نطاق درجة حرارة التشغيل الواسع من -55 إلى 105 درجة مئوية يدعم البيئات الصناعية والشبكات المتطلبة.

1-2007492-5 2x1 SFP+ قفص الميزات الرئيسية

• كثافة منافذ عالية: يوفر تكوين مصفوفة مكدسة 2 × 1 منفذين في مساحة صغيرة.
• أداء عالي السرعة: محسّن لمعدلات بيانات تصل إلى 16 جيجابت في الثانية.
• تصميم متكامل: يأتي مع موصل مدمج بـ 40 موضعًا وأضواء إرشادية مدمجة للإشارة الواضحة للحالة.
• درع متقدم للتداخل الكهرومغناطيسي: يتميز بنابضات داخلية وخارجية للتداخل الكهرومغناطيسي لضمان نقاء الإشارة وتلبية معايير التداخل الكهرومغناطيسي الصارمة.
• بناء قوي: مصنع من الفضة النيكل مع طلاء ذهبي أو ذهبي لامع فوق بلاديوم-نيكل لتحقيق أقصى قدر من التوصيل ومقاومة التآكل.

​

المواصفات الفنية لـ 1-2007492-5 مجموعة قفص SFP+

1-2007492-5 رسم قفص SFP+

1-2007492-5 تفاصيل ميكانيكية ومادية

• مادة القفص: فضة النيكل (خصائص حرارية وكهرومغناطيسية ممتازة).
• منطقة التزاوج للموصل: ذهب أو ذهب لامع فوق بلاديوم نيكل (سمك 0.76 ميكرومتر).
• طلاء الذيل: قصدير فوق نيكل.
• طول عمود التوصيل: 3 مم [0.118 بوصة].
• ضوء إرشادي متضمن: نعم.

تطبيقات نموذجية لأقفاص SFP+ المكدسة

مثالي لتطبيقات "تعزيز التداخل الكهرومغناطيسي" التي تتطلب نقل إشارة عالي السرعة، بما في ذلك:

• المحولات والموجهات
• شبكات تخزين البيانات (SAN)
• بطاقات واجهة الشبكة (NICs)
• الحوسبة عالية الأداء (HPC)
• محطات قاعدة الاتصالات

ملاحظات التصميم والأداء لـ 1-2007492-5  قفص SFP+ مع ضوء إرشادي

الـ معدل البيانات الأقصى 16 جيجابت في الثانية يجعل مجموعة الأقفاص هذه مناسبة لتطبيقات SFP+ التي تحتاج إلى أداء عالي السرعة موثوق به. يدعم نطاق التشغيل من -55 إلى 105 درجة مئوية الاستخدام في البيئات الأكثر قسوة، بينما يساهم مادة قفص فضة النيكل في بنية ميكانيكية متينة.

الـ مركز 0.8 مم وتخطيط 40 موضعًا هي تفاصيل مهمة للتكامل على مستوى لوحة الدوائر المطبوعة والميكانيكي، خاصة عند محاذاة تباعد اللوحة الأمامية وقيود مستوى اللوحة. بالنسبة للفرق التي تعمل على ملاءمة الغلاف وتوجيه الإشارة والتحكم في التداخل الكهرومغناطيسي، فإن هذه التفاصيل مهمة بنفس القدر مثل المواصفات الكهربائية.

أسئلة متكررة حول 1-2007492-5 الضغط بالثقب قفص SFP+

الـ قفص SFP+ مكدس 2x1 1-2007492-5 هو مجموعة أقفاص مدمجة، واعية بالتداخل الكهرومغناطيسي، مصممة للاتصالات عالية السرعة الموثوقة. مع بناء موصل مدمج، وميزات ميكانيكية قوية، ونطاق درجة حرارة تشغيل واسع، فهو خيار عملي للمهندسين الذين يبنون معدات شبكات واتصالات كثيفة.

1. ما هو 1-2007492-5؟

الـ 1-2007492-5 هو مجموعة قفص SFP+ مكدسة 2x1 مع موصل مدمج مصممة لتطبيقات الإدخال/الإخراج القابلة للتوصيل عالية السرعة.

2. ما هو معدل البيانات الذي يدعمه قفص SFP+ هذا؟

أقصى معدل بيانات مدرج هو 16 جيجابت في الثانية.

3. كيف يتم تركيب القفص على لوحة الدوائر المطبوعة؟

يستخدم إنهاء الضغط بالثقب.

4. هل هذا القفص مناسب للتصاميم الحساسة للتداخل الكهرومغناطيسي؟

نعم. تم تحديده على أنه تعزيز التداخل الكهرومغناطيسي ويتضمن ينابيع داخلية/خارجية للتداخل الكهرومغناطيسي.

5. هل تتضمن هذه القطعة ضوءًا إرشاديًا؟

نعم، تحدد المواصفات ضوء إرشادي متضمن: نعم.
