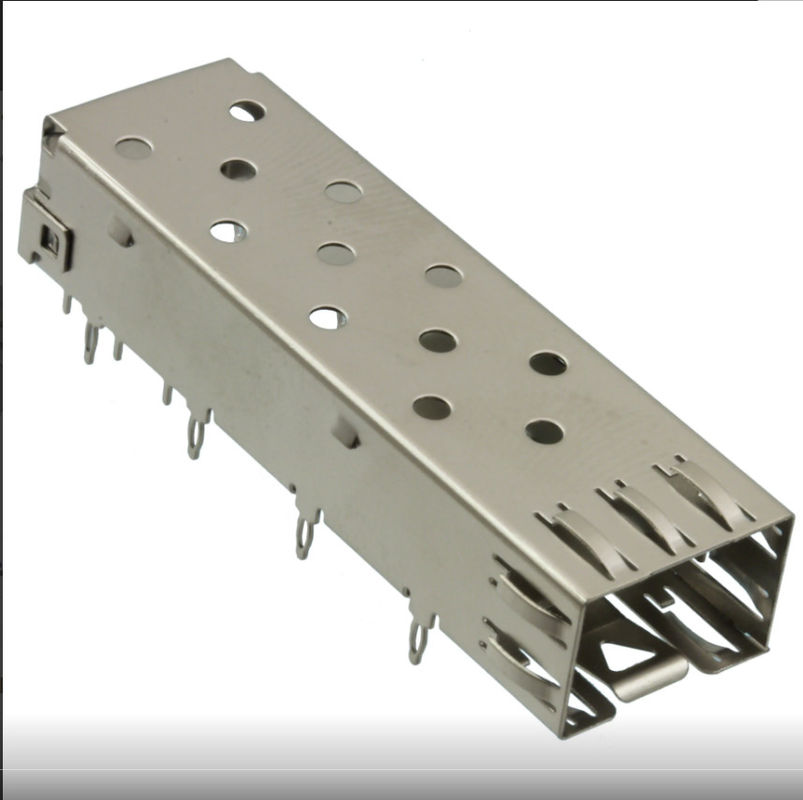

2227302-1 4Gb/S SFP قفص قطعة واحدة موصل مناسب للضغط

الـ2227302-1 قفص SFPهووصلة قفص SFP ذات منفذ واحد 1x1مصممة لبرامج شبكة صغيرة الجودة وعالية الموثوقية.نمط تركيب الحفرة المضغوطةومادة قفص الفولاذ المقاوم للصدأ، يدعم هذا القفص SFP الاندماج الآمن لـ PCB ، وحماية EMI القوية ، والأداء الميكانيكي المستقر في بيئات النظام المطالبة.

معمعدل بيانات أقصى 4Gb/s، و 2227302-1 قفص مناسبة للتطبيقات التي تتطلب الاحتفاظ الوحدة البصرية موثوقة، والدرع الفعال والتوافق معأجهزة الاستقبال المتوافقة مع SFP MSA. إنهلا يوجد أنبوب ضوئيالتكوين يجعلها خيارًا بسيطًا للتصاميم التي لا تتطلب قنوات إشارة بصرية متكاملة.

المواصفات التقنية لـ 2227302-1 SFP Cage

1التكوين الفيزيائي

2الأداء والبيئة

خصائص قفص SFP 2227302-1 للضغط

1. تشكيل منفذ 1x1 مضغوط: 2227302-1 هوقفص SFP ذو منفذ واحدتم تصميمها لمعدات الشبكات ذات الوعي بالمساحة. بصمتها الصغيرة تجعلها خيارًا ممتازًا للأنظمة التي تكون فيها محتوى PCB محدودًا.

2. ضغط-ملائمة من خلال الثقب تركيب: هذا القفص يستخدمأسلوب تركيب PCB من خلال الثقب، مما يساعد على ضمان الاحتفاظ الميكانيكي القوي وأداء التجميع المتسق. كما يدعم تثبيت الصحافة تدفقات عمل التصنيع الموثوقة في الإنتاج الكبير.

3البناء من الفولاذ المقاوم للصدأ:0.25 ملم سميكة من الفولاذ المقاوم للصدأ، مما يوفر بنية ميكانيكية قوية ودائمة. تساعد المادة على الحفاظ على استقرار المرفق مع دعم أداء الدرع EMI.

4الهيكل المحمي من موجات EMI: يتضمن التصميمربيعات EMI الداخلية والخارجيةللمساعدة في الحد من التداخلات الكهرومغناطيسية وتحسين سلامة الإشارة في تطبيقات الشبكات الحساسة.

5الامتثال لـ SFP MSA: تم تصميم قفصتتزاوج مع أجهزة الاستقبال المتوافقة مع SFP MSA، مما يجعلها مناسبة لتصميمات منصات قياسية SFP.

6. لا أنبوب الضوء: يتم توفير هذه النسخةبدون أنبوب ضوئي، وهو مثالي للتطبيقات التي تستخدم ترتيبات LED البديلة أو لا تتطلب مؤشرات بصرية متكاملة.

2227302-1 قطعة واحدةرسم قفص SFP

متطلبات تصميم ودمج أقراص PCB:

لضمان الأداء المثالي والتناسب الميكانيكي ، يوصى بتوصيات PCB التالية:

• الحد الأدنى لسمك PCB (من جانب واحد):1.50 ملم
• الحد الأدنى لسمك PCB (من جانبين):3.00 ملم
• تعليق:هناك حاجة إلى منصات وممرات متكاملة لأرضية الهيكل للحفاظ على معايير قمع EMI.
• حماية ESD:يتم شحنها في عبوات ESD متخصصة لمنع تلف المكونات أثناء النقل والتعامل.

ملاحظات ميكانيكية وتجميعية

تم تصميم قفص 2227302-1 SFP للتجميع الموثوق به على مستوى اللوحة والاستخدام على المدى الطويل. وفقا للمواصفات المقدمة:

• القفص مصنوع من0.25 ملم سميكة من الفولاذ المقاوم للصدأ
• النهاية هيمطلية بالنيكل بشكل عام
• الحواف غير المطلية مقبولة
• الوسائط والشاشات المخصصةأرضية الهيكل
• القفص يدعمالجهاز الذي يستخدم للضغط على الحفرة
• السماكة الموصى بها لـ PCB هي1.5 ملم
• الحد الأدنى لسمك اللوحة هو1.50 ملم للألواح ذات الجانب الواحدو3.00 ملم للألواح ذات الجانبين

هذه التفاصيل تجعل القفص مناسبًا تمامًا للأنظمة التي يهم فيها الترسيم الكهربائي والموثوقية الميكانيكية.

أسئلة شائعة عن 2227302-1 SFP Cage

الـ2227302-1 قفص SFPهو مرفق أقفاص SFP مضغوط ، مناسب للضغط ، مصمم لتطبيقات الشبكات عالية الأداء الموثوق بها.بناء الفولاذ المقاوم للصدأ,الدرع EMI,صلابة للضغط من خلال الثقب، والتوافق مع SFP MSA، فإنه يوفر أساسا ميكانيكيا وكهربائية صلبة لدمج الوحدة البصرية.

إذا كان مشروعك يتطلب1x1 وصلة قفص SFPمع تصميم نظيف، توفير مساحة وأداء موثوقة على مستوى اللوحة،2227302-1 قفص SFPهو خيار قوي.

1ما هو 2227302-1 قفص SFP تستخدم ل؟

يستخدم 2227302-1 قفص SFP كواجهة ميكانيكية و EMIأجهزة استقبال SFPفي معدات الشبكات والاتصالات.

2هل قفس SFP 2227302-1 متوافق مع وحدات SFP القياسية؟

أجل، إنه مصممتتزاوج مع أجهزة الاستقبال المتوافقة مع SFP MSA.

3هل هذا القفص يتضمن أنبوب ضوئي؟

لا، هذه النسخة محددةبدون أنبوب ضوئي.

4ما هو معدل بيانات أقصى مدعوم؟

القفص يدعممعدل بيانات أقصى 4Gb/s.

5ما هو سمك PCB الموصى به؟

السماكة الموصى بها لـ PCB هي:1.5 ملم.
