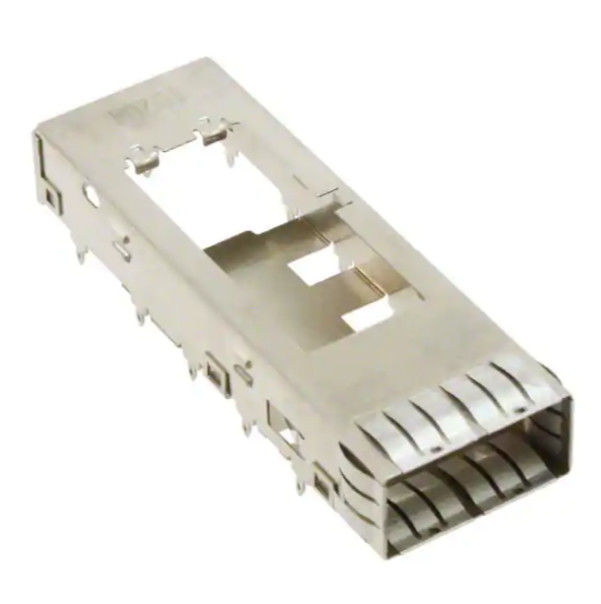

1888617-1 قفص QSFP+ بمنفذ واحد مع نوابض EMI داخلية/خارجية

قفص TE 1888617-1 QSFP + هو عبارة عن علبة قفص من منفذ واحد مصممة لتطبيقات I / O القابلة للتوصيل QSFP +.وهي مخصصة للاستخدام مع أجهزة الاستقبال المتوافقة مع QSFP MSA وتستخدم طريقة الانتهاء من خلال الثقب للضغط على الجهازيحتوي القفص على رباعي EMI داخلية / خارجية ، وجسم قفص فضي من النيكل ، وتوافق غسيل الحرارة ، مما يجعله مناسبًا لتصميمات الشبكات عالية الكثافة والمركزة على الإشارة.

المواصفات التقنية لـ 1888617-1 QSFP+ Cage

لماذا تختار TE 1888617-1 QSFP + جمع قفص؟

إذا كنت تبحث عنقفص QSFP + موثوق به لتصميمات لوحات المضيف المدمجة، هذا الجزء يوفر ملائمة نظيفة1 × 1 مصفوفة منفذالتنفيذ والدعمSFP + مكدسة من بطن إلى بطنالتطبيقات كما هو مذكور في الرسم / بيانات المواصفاتميزات احتواء EMIوUL 94V-0تصنيف قابلية للاشتعال، مما يساعده على التوافق مع متطلبات الأجهزة المتطلبة على مستوى النظام.

خصائص المنتج الرئيسية

• نوع المنتج:القفص
• عامل الشكل:QSFP+
• نوع القفص:العازب
• تكوين الميناء:1 ميناء،1 × 1المصفوفة
• احتواء EMI:ربيعات EMI الداخلية / الخارجية
• طريقة الإنهاء:من خلال الثقب - الضغط
• متوافق مع حوض الحرارة:نعم..
• مادة القفص:النيكل الفضي
• طبقة التوصيل لـ (PCB):القصدير
• تصنيف القدرة على الإشتعال:UL 94V-0
• العبوة:الصندوق والصندوق

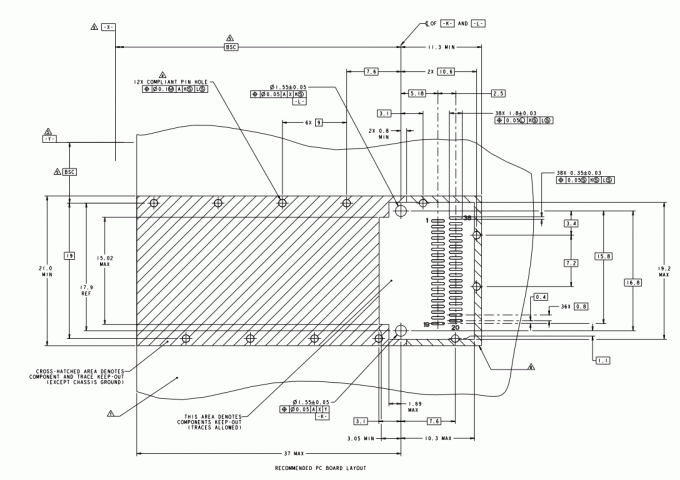

1888617-1 ورقة بيانات قفص QSFP + - تخطيط PCB الموصى به

1888617-1 QSFP+ ملاحظات قفص

للتخطيط للمخطط، تحدد TEمكونات للضغط من خلال الثقبيقدم إرشادات متعلقة بـ PCB في رسم العميل.نقطة A كالسطح العلوي لللوحة المضيفةويلاحظ أن المنتج مخصص للقيود الميكانيكية المحددة للألواح المضيفة ، بما في ذلك الحد الأدنى لمتطلبات سمك اللوحة المذكورة أعلاه.

لضمان الأداء الأمثل والتجميع، يرجى الالتزام بالمبادئ التوجيهية التقنية التالية:

1. متطلبات PCB:الحد الأدنى الموصى به من سمك اللوحة هو1.45 ململلتطبيقات ذات الجانب الواحد،2.2 ململلاستخدامات ذات الجانبين (البطن إلى البطن).
2. التوافق:هذا القفص مصمم للتزاوج مع كلأجهزة الاستقبال المتوافقة مع QSFP MSA.
3. نهاية الربيع:رباعي EMI يحتوي على0الحد الأدنى لـ.8 ميكرومتر من الصينإنتهى0الحد الأدنى لـ.8 ميكرو متراً من النيكل.
4. إزالة آثار:مسارات السطح مسموح بها داخل المنطقة المحددة، شريطة أنها لا تتلامس مع نقاط الوقوف في القفص
5. تعريف:تتضمن كل وحدةالرمز الشريطي ثنائي الأبعاد ورمز التاريخ(YYWWD) لتبسيط تتبع المخزون ومراقبة الجودة.

تطبيقات نموذجية

قفص TE 1888617-1 QSFP + مناسب بشكل قوي ل:

• معدات شبكات عالية السرعة
• أجهزة التبديل والموجهات
• تصميمات منافذ QSFP +
• لوحات إدخال / إخراج كثيفة
• منصات اتصال إشارات تتطلب التحكم في EMI

الأسئلة الشائعة حول 1888617-1 QSFP+ القفص

السؤال 1: هل تم تصميم TE 1888617-1 للوحدات QSFP +؟

نعم، الرسم يُعرّفه بأنهقفص إدخال / إخراج قابلة للشحن QSFP +ويقول انه يتزاوج معأجهزة الاستقبال المتوافقة مع QSFP MSA.

س2: ما طريقة تركيب هذا القفص؟

إنه يستخدممكونات للضغط من خلال الثقبإنهاء إلى PCB.

س3: هل يحتوي القفص على حماية EMI؟

نعم، الجزء يشملربيعات EMI الداخلية / الخارجيةلاحتواء إم إيه

س4: ما هي سمك PCB الموصى به؟

تحديدات TE1الحد الأدنى لـ.45 ملم للألواح ذات الجانب الواحدو2.2 ملم للألواح ذات الجانبين.

السؤال 5: هل هو متوافق مع المغسلة الحرارية؟

نعم، المنتج مدرج على أنهمغسلة الحرارة متوافقة.
