تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H1260NL H1260NLT
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
ب.ن: |
H1260NL / H1260NLT |
معدل البيانات: |
100BASE-TX |
عينات مجانية: |
متاح |
طَرد: |
16 دبوس مصلحة الارصاد الجوية |
درجة حرارة: |
0 ℃ إلى +70 ℃ |
متوافقة مع بنفايات: |
نعم |
جهد العزلة: |
1500 فولترية |
تدور النسبة: |
1ct: 1ct |
ب.ن: |
H1260NL / H1260NLT |
معدل البيانات: |
100BASE-TX |
عينات مجانية: |
متاح |
طَرد: |
16 دبوس مصلحة الارصاد الجوية |
درجة حرارة: |
0 ℃ إلى +70 ℃ |
متوافقة مع بنفايات: |
نعم |
جهد العزلة: |
1500 فولترية |
تدور النسبة: |
1ct: 1ct |
| المعلم | المواصفات |
|---|---|
| رقم الجزء | H1260NL / H1260NLT |

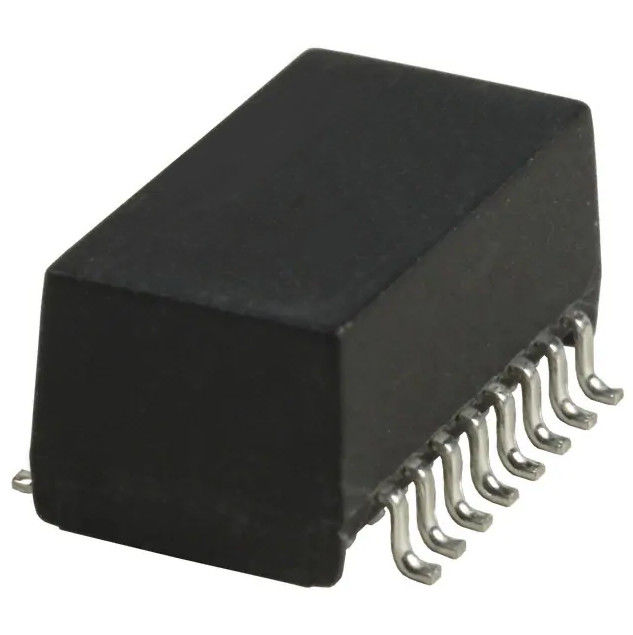

| نوع الجهاز | محول SMT LAN |
| معيار إيثرنت | 100BASE-TX |
| نسبة الدوران | 1CT:1CT / 1:1 |
| عدد القنوات | العازب |
| أسلوب التثبيت | SMD |
| درجة حرارة العمل | 0°C إلى 70°C |
| درجة حرارة التخزين | -20°C إلى +125°C |
| التوتر العازل | 1500 VAC / 1500 VRMS |
| RoHS | نعم.. |
| المعلم | المواصفات |
|---|---|
| نسبة الدوران | 11 ± 2٪ |
| خسارة الإدراج | 100 كيلو هرتز: -1.2 ديسيبل ماكس1~125 ميه ز: -0.2 - 0.002·f^1.4 ديسيبل ماكس |
| خسارة العودة، 100BT (Zout = 100 Ω ± 15٪) | 0.30 ميغاهرتز: -16 ديسيبل min3060 ميغاهرتز: -10 + 20·log10 ((f/60 ميغاهرتز) ديسيبل min6080 ميغاهرتز: -10 ديسيبل min |
| الحثية (OCL) | 350 ميكرو ساعة دقيقة |
| الصوت المتقاطع، القنوات المجاورة | 1 ميغاهرتز: -50 ديسيبيل دقيقة10 ≈ 100 ميغاهرتز: -55 + 22·log10 ((f/10) ديسيبيل دقيقة |
| نسبة رفض الوضع الشائع | 2 ميغاهرتز: -50 ديسيبل دقيقة30 200 ميغاهرتز: -15 + 20·لوغ10 ((f/200) ديسيبل دقيقة |
| مقاومة التيار المباشر، 1/2 التلف | 0.65 Ω أقصى |
| عدم توازن المقاومة المباشرة | ± 0.065 Ω أقصى |
| عزل المدخلات والمخرجات | 1500 VRMS دقيقة @ 60 ثانية |
إذا كنت بحاجة إلى محول SMT LAN مضغوط لـ 100BASE-TX Ethernet ، فإن H1260NL / H1260NLT يوفر مزيجاً عملياً من 1: 1 التوصيل ، 1500 VRMS العزلة ،وتوافر الشريط والفيلإنه مناسبة صلبة لأجهزة إيثرنت التي تحتاج إلى سلامة إشارة موثوقة وإنتاج سهل للأسطح.
-أجل.H1260NLTهي نسخة التعبئة التابعة للشريط والفكرة منH1260NL· يذكر في ورقة البيانات أن إضافةالوصف التالييشير إلى التعبئة الشريطية والفكرة.
ورقة البيانات تحدد100BASE-TXدعم.
قوائم ورقة البيانات1500 VRMS على الأقل لمدة 60 ثانيةويحدد أيضاً الجهد العازل1500 VAC.
نعم، هذا الجزء محددSMD / SMTجهاز
