تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: TG5G-HPE6NZ5LF
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
P / N: |
TG5G-HPE6NZ5LF |
واجهه المستخدم: |
5G قاعدة- T. |
دبابيس: |
24 |
لبديل: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / ورقة البيانات |
عينات: |
مجانا |
P / N: |
TG5G-HPE6NZ5LF |
واجهه المستخدم: |
5G قاعدة- T. |
دبابيس: |
24 |
لبديل: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / ورقة البيانات |
عينات: |
مجانا |

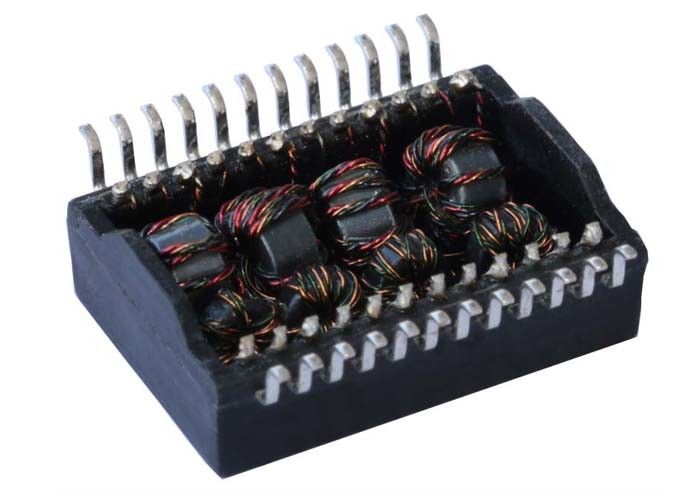

| 5000V عزل محول مغناطيسي 5G إيثرنت ، SMT ، بنفايات | |
| رقم الجزء LINK-PP | LP72456ANL |
| سرعة | شبكة 5G BASE-T |
| عدد المنافذ | غير مرتبطة |
| التطبيق - LAN | إيثرنت (PoE +) |
| صفقة | SMD |
| درجة الحرارة | -40 إلى + 85 |
| AutomDX | نعم |
| تعليق | نفس نسخة NL |
| تكوين RX | ج ، ت |
| تكوين TX | ج ، ت |
| اعمال بناء | إطار مفتوح |
| النوى لكل ميناء | 8 |
| عدد المنافذ | غير مرتبطة |
| ارتفاع الحزمة (بوصة) | 0.255 |
| ارتفاع العبوة (مم) | 6.48 |
| طول الحزمة (بوصة) | 0.715 |
| طول الحزمة (مم) | 18.15 |
| عرض الحزمة (بوصة) | 0.630 |
| عرض الحزمة (مم) | 16.00 |
| يتحول نسبة RX | 1CT: 1CT |
| يتحول نسبة TX | 1CT: 1CT |
تخصيص:
1 مصمم لشبكة إيثرنت 2.5G Base-T ، تطبيقات منفذ واحد.
2 يدعم 4 أزواج من كبل UTP من الفئة 5.
3 واجهة كابل للعزل وانبعاثات الوضع المشترك المنخفض.
4 تصميم يتوافق مع معيار IEEE 802.3 مع تيار متوازن 720 مللي أمبير.
5 الامتثال لمتطلبات بنفايات وخالية من الهالوجين.
6 درجة حرارة التشغيل والتخزين
7 مستوى حساسية الرطوبة (MSL): 2 أ
درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: -25 درجة مئوية إلى +105 درجة مئوية
تطبيق:
1 منتجات RapidIO
2 منتجات SCSI
3 لوحات DSP
4 شاشات عرض مسطحة
| المواصفات الكهربائية @ 25 ℃ | النوع: توازن منخفض ممر 100 درجة مقاومة |
| فقدان الإدراج : | 1-50 ميجا هرتز -0.5 ديسيبل كحد أقصى 50-125 ميجا هرتز -1.0 ديسيبل كحد أقصى 125-200 ميجا هرتز -2.0 ديسيبل كحد أقصى |
| تعويض الخساره : | 1 ~ 40 ميجا هرتز -20 ديسيبل Minload 100Ω 40-200 ميجا هرتز -20 + 15 * تسجيل (Freq ميجا هرتز / 40 ميجا هرتز) ديسيبل Minload 100Ω |
| انعكاس CM إلى تحويل الفرق (REF) | 1 ميجا هرتز -30 ديسيبل دقيقة 50 ميجا هرتز -30 ديسيبل دقيقة 100 ميجا هرتز -27 ديسيبل دقيقة 200 ميجا هرتز -24 ديسيبل دقيقة |
| تحويل CM إلى DM (REF) | 1-125 ميجا هرتز -35 ديسيبل دقيقة |
| انعكاس اختلاف إلى تحويل CM (REF) | 1-10 ميجا هرتز -48 ديسيبل دقيقة 10-200 ميجا هرتز -48 + 19 * تسجيل (Freq ميجا هرتز / 10 ميجا هرتز) ديسيبل دقيقة |
| توهين CM إلى CM (REF) | 1-200 ميجا هرتز -25 ديسيبل دقيقة |
| Cross Talk (REF) | 1-125 ميجا هرتز -30 ديسيبل كحد أدنى 125-200 ميجا هرتز -25 ديسيبل دقيقة |
| الحث | @ 100 كيلو هرتز ، 0.1 فولت ، 8 مللي أمبير تيار مستمر BIAS 180uH |
| اختبار HiPot | @ 1500 Vrms |
| نسبة الدوران | @ 1: 1 ± 5٪ |
