تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: BT16B03
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$0.8
تفاصيل التغليف: T&R
وقت التسليم: حوالي أسبوع واحد
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 5kk/شهر
رقم الجزء: |
BT16B03 |
عائلة: |
10/100base-t مقناطيسية LAN |
تصاعد: |
smt |
معيار إيثرنت: |
IEEE802.3u |
عدد المنافذ: |
أعزب |
مرحبا وعاء: |
1500 فولت |
الـ OCL: |
350uh دقيقة |
جندى: |
الأشعة تحت الحمراء 255 درجة مئوية الذروة |
متوافقة مع بنفايات: |
نعم |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
رقم الجزء: |
BT16B03 |
عائلة: |
10/100base-t مقناطيسية LAN |
تصاعد: |
smt |
معيار إيثرنت: |
IEEE802.3u |
عدد المنافذ: |
أعزب |
مرحبا وعاء: |
1500 فولت |
الـ OCL: |
350uh دقيقة |
جندى: |
الأشعة تحت الحمراء 255 درجة مئوية الذروة |
متوافقة مع بنفايات: |
نعم |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

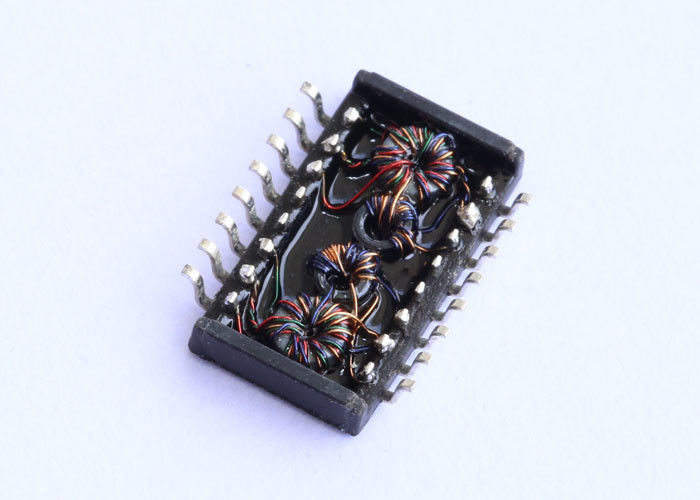

BT16B03 0.5µH 1:1 محول نبضي SMD لشبكة LAN بسرعة 100Base-T، عزل 1.5 كيلو فولت، 0–70℃، متوافق مع RoHS. مثالي للمفاتيح والموجهات وPoE وشبكات إيثرنت الصناعية.
BT16B03 هو محول نبضي SMD أحادي المنفذ عالي الأداء 0.5µH، 1:1 مصمم لتطبيقات شبكة LAN بسرعة 100Base-T. يضمن سلامة الإشارة الموثوقة، ويلبي معايير IEEE802.3u، ويوفر عزلاً قويًا بتصنيف 1.5 كيلو فولت. متوافق مع RoHS ومهندس لأجهزة الشبكات التجارية والصناعية، يعتبر BT16B03 مثاليًا للمفاتيح والموجهات وأجهزة PoE ووحدات واجهة إيثرنت الأخرى.
1. جهد عزل مرتفع: يضمن عزل 1.5 كيلو فولت Vrms التشغيل الآمن في تطبيقات PoE وشبكات إيثرنت الصناعية.
2. حزمة SMD مدمجة: يدعم التصميم الموفر للمساحة تخطيطات PCB عالية الكثافة وتجميع SMT.
3. أداء كهربائي مُحسّن:
4. متوافق مع معايير الصناعة: يلبي متطلبات IEEE802.3u وتحمل إعادة التدفق الذروي IR 255℃.
5. نطاق درجة حرارة التشغيل الواسع: من 0℃ إلى +70℃، مع نطاق تخزين من -25℃ إلى +125℃.
6. متوافق مع RoHS: تصميم صديق للبيئة وخالٍ من الرصاص.
| المعلمة | القيمة |
|---|---|
| نسبة اللفات (Tx:Rx) | 1:1 |
| فقدان الإدخال (0.3–100 ميجاهرتز) | -1.15 ديسيبل كحد أقصى |
| فقدان الإرجاع (30 ميجاهرتز / 60 ميجاهرتز / 80 ميجاهرتز) | -18 / -14 / -12 ديسيبل كحد أدنى |
| التداخل (0.3–60 ميجاهرتز / 60–100 ميجاهرتز) | -45 / -35 ديسيبل كحد أدنى |
| DMRR (0.5–100 ميجاهرتز) | -30 ديسيبل كحد أدنى |
| الحث الأولي (LK Max) | 0.5 µH |
| التسرب (LK) | 1.2 Ω كحد أقصى |
| السعة بين اللفات (CWW) | 28 pF كحد أقصى |
| جهد العزل (Hi-Pot) | 1.5 كيلو فولت Vrms |
| درجة حرارة التشغيل | 0℃~+70℃ |
| درجة حرارة التخزين | -25℃~+125℃ |
بصمة PCB BT16B03
يحقق BT16B03 توازنًا بين تصميم SMD المدمج والعزل العالي وأداء الإشارة الممتاز لشبكات إيثرنت الحديثة. بفضل المواصفات الكهربائية القوية والامتثال الذي تم التحقق منه، فإنه يقلل من مخاطر تصميم PCB ويسرع دورات تطوير المنتج.
طلبات العينات والدعم الفني متوفر.
ج1: يدعم BT16B03 تطبيقات 100Base-T، وهو مثالي لاتصالات LAN بسرعة 100 ميجابت في الثانية.
ج2: نعم، مع عزل 1.5 كيلو فولت، يمكنه التعامل مع جهد PoE القياسي ويضمن سلامة الجهاز.
ج3: نعم، إنه يلبي متطلبات الذروة IR 255℃ للتجميع النموذجي على السطح.
ج4: نعم، تتوفر طلبات العينات ورسومات تخطيط/بصمة PCB الموصى بها لتبسيط التحقق من التصميم.
