تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: QT48A03
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$0.5
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
ف / ن: |
QT48A03 |
نوع المنتج: |
محول LAN / مغناطيسات إيثرنت |
السرعة المدعومة: |
10/100/1000Base-T (جيجابت إيثرنت) |
تكوين المنفذ: |
ميناء مزدوج |
نوع التركيب: |
SMT (تقنية التثبيت على السطح) |
عدد الدبوس: |
48 دبابيس |
الحث الأولي (OCL): |
350 درجة مئوية دقيقة (مع انحياز تيار مستمر 8 مللي أمبير) |
جهد العزل (Hi-Pot): |
1500 VRMS |
معيار الصناعة: |
IEEE 802.3ab |
درجة حرارة التشغيل: |
0 ℃ إلى +70 ℃ |
الأبعاد (الطول × العرض × الارتفاع): |
27.70 × 15.36 × 7.30 ملم |
درجة الدبوس:: |
1.02 مم |
ف / ن: |
QT48A03 |
نوع المنتج: |
محول LAN / مغناطيسات إيثرنت |
السرعة المدعومة: |
10/100/1000Base-T (جيجابت إيثرنت) |
تكوين المنفذ: |
ميناء مزدوج |
نوع التركيب: |
SMT (تقنية التثبيت على السطح) |
عدد الدبوس: |
48 دبابيس |
الحث الأولي (OCL): |
350 درجة مئوية دقيقة (مع انحياز تيار مستمر 8 مللي أمبير) |
جهد العزل (Hi-Pot): |
1500 VRMS |
معيار الصناعة: |
IEEE 802.3ab |
درجة حرارة التشغيل: |
0 ℃ إلى +70 ℃ |
الأبعاد (الطول × العرض × الارتفاع): |
27.70 × 15.36 × 7.30 ملم |
درجة الدبوس:: |
1.02 مم |

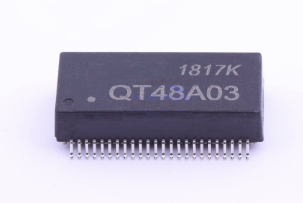

الـQT48A03 1000Base-T ثنائي منفذ وحدة المحولهو عالية الأداءوحدة المحولات جيجابيت إيثرنتمصممة لتطبيقات الشبكات ذات الموانئ المزدوجة 10/100/1000Base-Tالـ IEEE 802.3abهذا المحول المدمج SMT LAN يقدم سلامة إشارة ممتازة ، وعزل كهربائي ، وقمع EMI لمواجهات Ethernet الحديثة.
مصممة48 دبوس SMTو بصمة صغيرة، يدمج QT48A03 قناتين محولتين كاملتين Gigabit Ethernet في وحدة واحدة، مما يساعد على تقليل مساحة PCB، وتبسيط تخطيط،وتحسين كفاءة التصنيع.
معالحد الأدنى من الحثية الأساسية 350μH تحت تحيز 8mA DC,1500Vrms فولتاج العزل، والامتثالRoHSومتطلبات إعادة لحام التدفق IR 255 °C، فإن QT48A03 هو الحل المثالي لمعدات الشبكات عالية الكثافة بما في ذلك مفاتيح المؤسسات وأجهزة Ethernet الصناعية وبوابات النطاق العريض وأنظمة الاتصالات.
| المعلم | الأداء |
| نسبة الدوران | Tx 1:1 / Rx 1:1 (±3٪) |
| خسارة الإدراج | -1.0 ديسيبل أقصى (0.5 ‰ 100 ميغاهرتز) |
| خسارة العائد | -16 ديسيبل دقيقة (0.5 ≈ 30 ميغاهرتز) -14 ديسيبل دقيقة (30.160 ميغاهرتز) -12 ديسيبيل دقيقة (60.1 ≈ 80 ميغاهرتز) |
| الصوت المتقاطع | -35 ديسيبل دقيقة (0.5 ∼40 ميغاهرتز) -30 ديسيبل دقيقة (40.1 ‰ 100 ميغاهرتز) |
| الـ CMRR | -30 ديسيبل دقيقة (0.5 ‰ 100 ميغاهرتز) |
| حثية التسرب | 0.5μH ماكس |
| الـ DCR | 1.4Ω ماكس |
| سعة التداخل | 40pF ماكس |
| التوتر العازل | 1500Vrms |
| المعلم | المواصفات |
|---|---|
| رقم الجزء | QT48A03 |
| نوع المنتج | 1000Base-T وحدة محول منفذ مزدوج |
| نوع المحول | محول شبكة LAN جيجابيت |
| معيار إيثرنت | الـ IEEE 802.3ab |
| سرعة الشبكة | 10/100/1000الباص-ت |
| تكوين الميناء | منفذ مزدوج |
| نوع التثبيت | التركيب السطحي (SMT) |
| الحزمة | 48 دبوس |
| الحثية الأساسية | 350μH Min @ 8mA تعصب DC |
| نسبة الدوران | Tx 1:1 / Rx 1:1 |
| عزل الـ Hi-Pot | 1500Vrms |
| درجة حرارة العمل | 0°C إلى +70°C |
| درجة حرارة التخزين | -25°C إلى +125°C |
| تصنيف تدفق العودة | IR 255°C ذروة |
| الامتثال البيئي | RoHS |
| البند | البعد |
| طول الحزمة | 27.70 ± 0.5 ملم |
| عرض الحزمة | 15.36 ± 0.5 ملم |
| عرض الجسم | 12.20 ملم |
| ارتفاع الحزمة | 7.30 ± 0.5 ملم |
| عدد الدبوسات | 48 دبوس |
| مسافة الدبوس | 1.02 ملم |
| مسافة SMT Pad | 16.95 ملم / 2.34 ملم |
| التسامح بين الأبعاد | ±0.25 ملم ما لم يتم تحديد خلاف ذلك |
بفضل تصميم منفذها المزدوج وعزل الضوضاء المتفوق ، فإن وحدة QT48A03 Ethernet Magnetics هي المكون المفضل لمجموعة واسعة من أجهزة الاتصالات والشبكات:
* المفاتيح الرقمية عالية الأداء و أجهزة توجيه المؤسسات
* الطاقة عبر الايثنتر (PoE) الأجهزة المزودة بالطاقة (PD)
* أجهزة الاستقبال البصري ومحولات الوسائط
* معدات الوصول إلى النطاق العريض (ISDN ، ADSL ، VDSL)
* صناديق التفاعلية (STB) واللاعبين التفاعليين عالي الجودة
* أجهزة الشبكة الرقمية للخدمات المتكاملة (ISDN)
ج: وحدة محول إيثيرنت مزدوجة الموانئ تدمج المحولات المغناطيسية لموانئ إيثيرنت اثنين في حزمة SMT واحدة، وتوفير العزل الكهربائي، تطابق المعوقة،وقمع EMI لمواجهات Ethernet.
الجواب: نعم، تم تصميم الوحدة لتكنولوجيا سطحية (SMT) ومصممة لتحمل درجات حرارة لحام إعادة التدفق تحت الأشعة تحت الحمراء مع متطلبات الذروة 255 درجة مئوية.
ج: بالمقارنة مع محولات منفذ واحد ، توفر وحدة منفذ مزدوج:
ج: نعم، QT48A03 مناسبة للغاية لأجهزة PoE Powered (PD) ومعدات الشبكة ذات الصلة، وتوفير العزلة الإشارية اللازمة وحماية 1500Vrms Hi-Pot.
الجواب: يتطلب المكون تخطيطًا من 48 دبوسًا بمسافة دبوس 1.02 مم. الأبعاد الإجمالية هي 27.70 x 15.36 x 7.30 مم.الرجاء الرجوع إلى ورقة بيانات PDF القابلة للتحميل لمخططات تخطيط المربع الدقيق.
ج: توفر الوحدة عزل 1500Vrms ، وحماية دوائر Ethernet PHY مع تحسين موثوقية النظام.
الجواب: نعم، QT48A03 متوافق تماما مع لوائح RoHS البيئية.
ج: نعم. تقدم LINK-PP عينات هندسية، ورق بيانات، ودعم فني، وخدمات تخصيص OEM / ODM لتقييم المنتج والإنتاج الضخم.
