تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: HST-24002 ريال سعودي HST-24001 ريال سعودي
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر

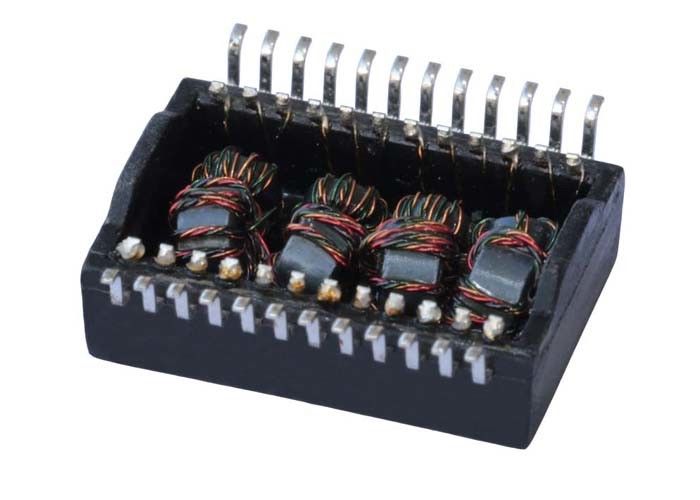

Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● متوافق مع معيار IEEE 802.3 لـ 1000Base-T.
● الحثية الأساسية ((Lp) 350uH min.@ 100KHz ،0. 1 Vrms، 8mA.
● LL:0.35uH Max @100KHz، 0.1V
● Cww:35pF Max@100KHz، 0.1V
● DCR الأساسية:0.9ΩMax؛ DCR الثانوية:1.2Ωماكس
● مصممة لحل الارتداد عند درجات حرارة تصل إلى 260 درجة مئوية.
● درجة حرارة التخزين -25 درجة مئوية إلى +125 درجة مئوية.
● الامتثال لـ RoHS.
● مصممة لتطبيقات Gigabit Ethernet 100/1000Base-T full duplex لمسافات طويلة.
● يدعم 4 أزواج من كابلات UTP من الفئة 5.
● واجهة الكابلات لعزل وانبعاثات شائعة منخفضة.
| المعلم | المواصفات |
|---|---|
| نسبة الدوران (± 2٪) | 1CT: 1CT |
| خسارة الإدراج | 1 ‰ 100 ميغاهرتز: 1.0 ديسيبل ماكس |
| خسارة العائد |
1 ≈ 30 ميغاهرتز: -18 ديسيبل دقيقة 40 ميغاهرتز: -14.4 ديسيبل دقيقة 50 ميغاهرتز: -13.1 ديسيبل دقيقة 6080 ميغاهرتز: -12 ديسيبل دقيقة 100 ميغاهرتز: -10 ديسيبل دقيقة |
| الصوت المتقاطع (المقبل) |
30 ميغاهرتز: -45 ديسيبل دقيقة 60 ميغاهرتز: -35 ديسيبل دقيقة 100 ميغاهرتز: -30 ديسيبل دقيقة |
| DCMR |
30 ميغاهرتز: -43 ديسيبل دقيقة 60 ميغاهرتز: -37 ديسيبل دقيقة 100 ميغاهرتز: -33 ديسيبل دقيقة |
| الجهد العازل (جهد العزل) | 1500 Vrms دقيقة |
