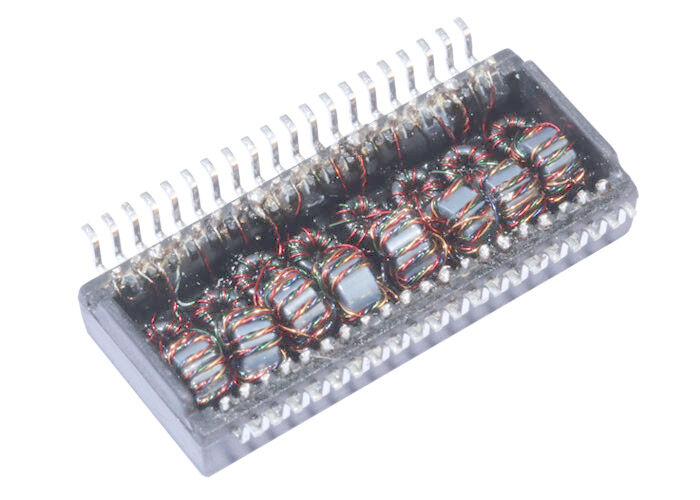

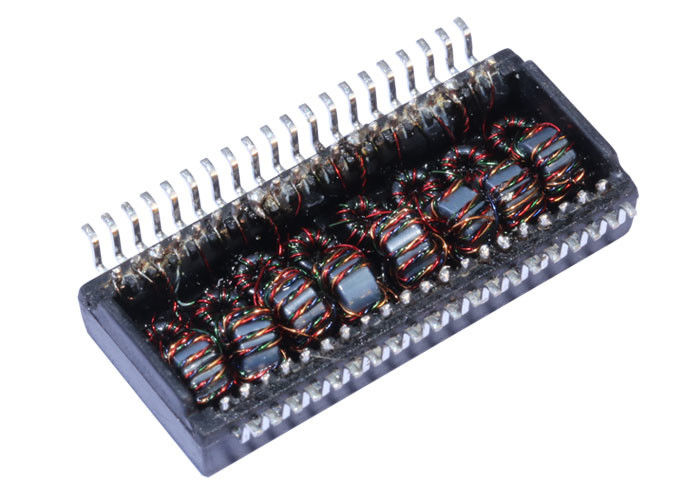

HN4263VG HN4264VG وحدات المحول المحلي المحمولة

HN4263VG HN4264VG 10/100 نظرة عامة على محول LAN Base-T

التطبيقات

10/100Base-T SMT محولات LAN تستخدم على نطاق واسع في الأنظمة القائمة على Ethernet لتوفيرعزل الإشارة، قمع EMI، ومطابقة العقباتبين PHY و RJ45 المرفق.تصميم SMT (تقنية التثبيت السطحي)يسمح بتجميع أقراص PCB عالية الكثافة والأداء الموثوق به في معدات الشبكات.

تطبيقات نموذجية تشمل:

• محولات ومركزات الشبكة المحليةضمان نقل البيانات المستقر عبر العديد من الموانئ.
• الموجات والبوابات ونقاط الوصولتوفير العزل الكهربائي وقمع الضوضاء لشبكات المنازل والمؤسسات.
• أجهزة Ethernet الصناعية- PLCs، وجهاز التحكم، وأنظمة المراقبة التي تتطلب أداءً قويًا في البيئات القاسية.
• بطاقات واجهة الشبكة (NIC)يستخدم في أجهزة الكمبيوتر الشخصية والخوادم والأنظمة المضمنة للاتصال الايثنرث الموثوق به.
• هواتف VoIP وكاميرات IPدعم PoE ونقل Ethernet المستقر لأجهزة الصوت والفيديو.
• أجهزة إنترنت الأشياء الذكيةبوابات وأجهزة استشعار وأنظمة أتمتة تتطلب اتصال 10/100 ميجابايت في الثانية.

الأسئلة الشائعة 10/100Base-T SMT LAN Transformer

1ما هي وظيفة محول LAN SMT 10/100Base-T؟
يقدمالعزل الغالفانيبين Ethernet PHY والكابل ، يقمع EMI ، ويتطابق مع انقطاع الكهرباء ، ويضمن الامتثال لمعايير IEEE 802.3 Ethernet.

2لماذا تستخدم محولات SMT LAN بدلاً من أنواع الثقب؟

• بصمة أصغر، مثاليةتخطيطات PCB عالية الكثافة
• التجميع الآلي لتحديد المكان لتحقيق كفاءة التكلفة
• ملف أقل للتصاميم المدمجة

3هل يمكن استخدام محول LAN 10/100Base-T لـ Gigabit Ethernet؟
رقم محول 10/100Base-T مُحسّن لالايثرنات السريع (10/100 Mbps). لغيغابيت إثنتر (1000Base-T)، هناك حاجة إلى محول مع عرض نطاق واسع وملفات إضافية.

4هل تعمل محولات SMT LAN على PoE (طاقة عبر إثنتر) ؟
نعم، العديد من المحولات SMT LAN مصممة معPoE (IEEE 802.3af/at)القدرةتمكنهم من نقل كل منالبيانات والطاقةإنتهىنفس كابل إيثيرنت

5ما هي المعايير الرئيسية عند اختيار محول LAN؟

• نسبة الدوران(نسبة التلف TX/RX)
• OCL (حثالة الدائرة المفتوحة)
• فقدان الإدراج، وفقدان العودة، والإتصال عبر الصوت، وأداء CMR
• دعم مستوى طاقة PoE (15W ، 30W ، 60W ، إلخ)
• الجهد العازل للقوة العالية
• نطاق درجة حرارة التشغيل
• الامتثال لـ RoHS، IEEE 802.3

6هل محولات 10/100Base-T SMT LAN متوافقة مع Ethernet القديمة؟
أجل، إنهم يدعمون كلاهما10 ميجابايت في الثانيةو100 ميجابايت في السرعة الإيثارنتيةلضمان التوافق مع الأجهزة القديمة.

7ما هي فوائد محولات SMT LAN المتكاملة في التصميم؟

• انخفاض عدد المكونات(المحول + الاختناق في حزمة واحدة)
• تحسين الموثوقيةبسبب مسارات إشارة أقصر
• قمع أفضل لـ EMIلأداء النظام المستقر
• استخدام مساحة PCB الأمثلللصناعات المدمجة
