تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: POE36PR-12ED
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.82
تفاصيل التغليف: الشريط والبكرة
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 5kk/شهر
تحديد: |
POE36PR-12ED |
قوة: |
36 واط |
الحث عند 0A: |
41 |
تسامح: |
10% |
عيسات: |
4.2أ |
محاثة التسرب كحد أقصى: |
0.28 درجة مئوية |
جهد العزلة: |
12 فولت، 1.5 أمبير |
إنتاج ثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
تحديد: |
POE36PR-12ED |
قوة: |
36 واط |
الحث عند 0A: |
41 |
تسامح: |
10% |
عيسات: |
4.2أ |
محاثة التسرب كحد أقصى: |
0.28 درجة مئوية |
جهد العزلة: |
12 فولت، 1.5 أمبير |
إنتاج ثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |

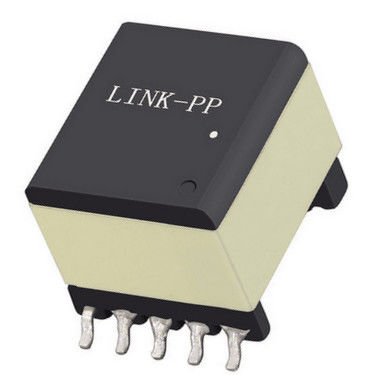

POE36PR-12ED هو محول طيران أمامي وخلفي بقدرة 36 واط لتطبيقات PoE، مع حث 41 ميكرو هنري، وعزل 1500 فولت ذروة فعالة، ووصلات متوافقة مع RoHS.
محول POE36PR-12EDPOE36PR-12ED هومحول طيران خلفي بقدرة 36 واط لتطبيقات PoEمصمم لتحويل الطاقة الموثوق به في أنظمة طاقة الشبكة المدمجة والمتطلبة. تم بناؤه بقلب فيرايت ووصلات متوافقة مع RoHS، ويدعم هذا المحول تصميمات طاقة DC-DC المعزولة حيث تكون الكفاءة والاستقرار الحراري والأداء الكهربائي أمرًا بالغ الأهمية.
سيجد المهندسون الذين يبحثون عنمحول طيران خلفي لتطبيقات PoE،محول أمامي لتطبيقات PoE، أومحول معزول بقدرة 36 واطأن POE36PR-12ED مناسب تمامًا لتوصيل الطاقة في الأجهزة التي تعمل بالطاقة عبر الإيثرنت، والأنظمة الصناعية، ومعدات الاتصالات.
| المعلمة | المواصفات |
|---|---|
| الطاقة | 36 واط |
| الحث عند 0 أمبير | 41 ميكرو هنري ±10% |
| شروط اختبار الحث | 200 كيلو هرتز، 0.1 فولت ذروة فعالة، 0 تيار مستمر |
| تيار التشبع (Isat) | 4.2 أمبير |
| مقاومة التيار المستمر للملف الأولي | 62.0 ميجا أوم كحد أقصى |
| مقاومة التيار المستمر للملف الثانوي 1 | 23.0 ميجا أوم كحد أقصى |
| مقاومة التيار المستمر للملف الثانوي 2 | 23.0 ميجا أوم كحد أقصى |
| مقاومة التيار المستمر للملف المساعد | 85.0 ميجا أوم كحد أقصى |
| حث التسرب | 0.28 ميكرو هنري كحد أقصى |
| شرط اختبار التسرب | مقاس بين الأطراف 1 و 3 مع قصر جميع الأطراف الأخرى |
| نسبة اللفات | أولي : ثانوي 1 : ثانوي 2 : مساعد = 1 : 0.375 : 0.375 : 0.375 |
| جهد العزل | 1500 فولت ذروة فعالة |
| الخرج الثانوي | 12 فولت، 1.5 أمبير لكل ملف ثانوي |
| الخرج المساعد | 10 فولت، 50 مللي أمبير |
تم تصميم POE36PR-12ED للموثوقية طويلة الأمد في بيئات الإنتاج ويدعم عمليات التجميع ذات درجات الحرارة العالية.
| المعلمة البيئية | المواصفات |
|---|---|
| الامتثال | متوافق مع RoHS، خالٍ من الهالوجين |
| نطاق درجة حرارة المحيط | . |
| درجة حرارة التخزين، المكون | -40 درجة مئوية إلى +165 درجة مئوية |
| درجة حرارة التخزين، الشريط والبكرة | -40 درجة مئوية إلى +80 درجة مئوية |
| أقصى درجة حرارة للجزء | +165 درجة مئوية |
| مستوى حساسية الرطوبة | MSL 1 |
| مقاومة حرارة اللحام | بحد أقصى ثلاث عمليات إعادة لحام لمدة 40 ثانية عند +260 درجة مئوية |
يستخدم المحولقلب فيرايت، مما يساعد على دعم أداء مغناطيسي فعال لتطبيقات تحويل الطاقة.
تطبيقات نموذجية لمحول PoE بقدرة 36 واط POE36PR-12ED
محول POE36PR-12ED مناسب لمجموعة واسعة من تصميمات الطاقة المعزولة، بما في ذلك:معدات شبكة تعمل بالطاقة عبر PoE
تصميمات مصادر طاقة PoE ذات طيران أمامي وخلفيالتي تتطلب تحويلًا معزولًا، ومخرجات ثانوية مزدوجة، وأداء حراري موثوقًا.2. هل POE36PR-12ED مناسب لمحولات الطيران الخلفي؟
محول طيران أمامي وخلفي لتطبيقات PoE، مما يجعله مناسبًا لتطبيقات محولات الطيران الخلفي.3. ما هو جهد العزل لـ POE36PR-12ED؟
عزل 1500 فولت ذروة فعالةمن الملف الأولي والمساعد إلى كل ملف ثانوي.4. ما هي المخرجات الثانوية؟
12 فولت عند 1.5 أمبير، ويوفر الملف المساعد10 فولت عند 50 مللي أمبير.
متوافق مع RoHS وخالٍ من الهالوجين.
-40 درجة مئوية إلى +125 درجة مئوية.
