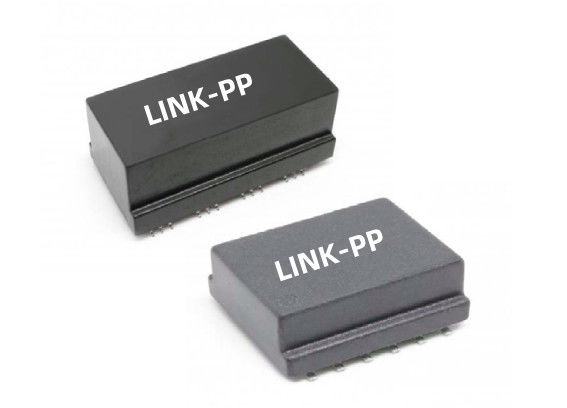

100Base-TX SMT محول العزل العالي HX1332NL HX1332CNL

تفاصيل المنتج

مكان المنشأ: قوانغدونغ ، الصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,RoHS,Reach,ISO

رقم الموديل: HX1332CNL

شروط الدفع والشحن

الحد الأدنى لكمية: 200/1000 قطعة

الأسعار: $0.09-$2.2

تفاصيل التغليف: بكرة الشريط

وقت التسليم: المخزون

شروط الدفع: TT ، NET30 / 60/90 يومًا

القدرة على العرض: 5 مليون/شهر

احصل على افضل سعر
إبراز:

HX1332CNLT محول Ethernet,HX1332NL,HX1332CNL محول SMT

,

HX1332NL

,

HX1332CNL SMT Transformer

P/n:
HX1332NL / HX1332CNL
وظيفة المحول:
العزلة وواجهة البيانات
نسبة الدوران:
1CT: 1CT
الحرارة:
-40°C ~ 85°C
تصاعد:
سمت
الطول:
25.4 ملم
العرض:
17.2 ملم
الطول:
10.6 ملم
P/n:
HX1332NL / HX1332CNL
وظيفة المحول:
العزلة وواجهة البيانات
نسبة الدوران:
1CT: 1CT
الحرارة:
-40°C ~ 85°C
تصاعد:
سمت
الطول:
25.4 ملم
العرض:
17.2 ملم
الطول:
10.6 ملم
100Base-TX SMT محول العزل العالي HX1332NL HX1332CNL

HX1332NL HX1332CNL 16 دبوستفاصيل محول إيثرنت:




رقم القطعة

HX1332NL

HX1332CNL

معدل البيانات

100Base-TX

100Base-TX

عدد القنوات/المنافذ

1

1

PoE

15 واط 2 زوج

30 واط 2 زوج

دبوس

16

16

درجة حرارة التشغيل

-40 إلى +85℃

-40 إلى +85℃

عزل السلامة

معزز

معزز

جهد التشغيل

400 فولت

400 فولت

العزل

4000 فولت تيار متردد / 60 ثانية

4000 فولت تيار متردد / 60 ثانية

الحث

200uH كحد أدنى

350uH @ 8mA

البناء

OPHD

OPHD

فئة العزل المعزز

2MOOP / 1MOPP

2MOOP / 1MOPP

الزحف والخلوص (الحد الأدنى)

8.0 / 6.4 مم

8.0 / 6.4 مم

فقدان الإدخال (الحد الأقصى)

0.1 -30 ميجاهرتز: -1.0 ديسيبل
60-80 ميجاهرتز: -4.0 ديسيبل
100 ميجاهرتز: -

0.1 -30 ميجاهرتز: -1.0 ديسيبل
60-80 ميجاهرتز: -3.0 ديسيبل
100 ميجاهرتز: -4.0 ديسيبل

فقدان الإرجاع (الحد الأقصى)

1-30 ميجاهرتز: -10 ديسيبل
40 ميجاهرتز: -8 ديسيبل
60 / 100 ميجاهرتز: -

1-30 ميجاهرتز: -9 ديسيبل
40 ميجاهرتز: -7 ديسيبل
60 / 100 ميجاهرتز: -4.5 / -2 ديسيبل

DCMR (الحد الأدنى)

1 ميجاهرتز: -50 ديسيبل
30-60 ميجاهرتز: -36 ديسيبل
100 ميجاهرتز: -31.5 ديسيبل

1 ميجاهرتز: -50 ديسيبل
30-60 ميجاهرتز: -35 ديسيبل
100 ميجاهرتز: -30 ديسيبل



الميزات الرئيسية لـ HX1332NL HX1332CNLمغناطيسيات الإيثرنت:




  • مصممة لتجاوز معايير IEEE لشبكة إيثرنت سريعة
  • يدعم الطاقة عبر الإيثرنت (PoE)
  • عزل السلامة الطبية المعزز - 2MOPP/MOOP
  • مصممة للامتثال لـ UL60601-1 و IEC62368-1
  • متوافق مع جميع أجهزة PHY الرئيسية
  • نطاق درجة حرارة التشغيل الصناعية -40 إلى +85 درجة مئوية
  • درجة حرارة التخزين: -50 درجة مئوية إلى 125 درجة مئوية
  • الرأس: DAP (فثالات ثنائي الأليل) مع تصنيف القابلية للاشتعال UL 94V-0 أو أفضل
  • إطار الرصاص: سبيكة كوبر
  • تحت الطلاء: نيكل نصف صلب قابل للطرق 50-100 بوصة (1.3-2.5 ميكرومتر)
  • فوق الطلاء: قصدير 100% مترسب كهربائيًا لكل ASTM B545 300 - 50 بوصة (8-13 ميكرومتر)
  • اللمسة النهائية: لمسة نهائية غير لامعة لحام قصدير 100%



وحدات إيثرنت لتغليف السلامة الطبية:

1. المادة: البوليسترين الأسود الموصل
2. المكونات لكل بكرة: 200 قطعة
3. الكمية لكل صندوق: 5 بكرات = 1000 قطعة
