تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: 615016240521
شروط الدفع والشحن
الحد الأدنى لكمية: 60pcs
الأسعار: $1.6
تفاصيل التغليف: 60 قطعة لكل صينية، 720 قطعة لكل كرتون خارجي
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000 ألف/شهر
رقم الأمر: |
615016240521 |
لبديل: |
LPJE17208CNL |
سلسلة المنتجات: |
الرافعات المعيارية من الفئة 3 |
تكوين المنفذ: |
منفذ 2×1 |
تكوين الاتصال: |
8p8c |
توجيه: |
أفقي |
نمط علامة التبويب: |
علامة التبويب لأعلى ولأسفل |
التدريع: |
محمي |
التصنيف الحالي: |
1.5 أ |
جهد التشغيل: |
120 V AC |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
درجة حرارة ذروة الموجة: |
250 درجة مئوية إلى 260 درجة مئوية، كحد أقصى. 10 ثواني |
رقم الأمر: |
615016240521 |
لبديل: |
LPJE17208CNL |
سلسلة المنتجات: |
الرافعات المعيارية من الفئة 3 |
تكوين المنفذ: |
منفذ 2×1 |
تكوين الاتصال: |
8p8c |
توجيه: |
أفقي |
نمط علامة التبويب: |
علامة التبويب لأعلى ولأسفل |
التدريع: |
محمي |
التصنيف الحالي: |
1.5 أ |
جهد التشغيل: |
120 V AC |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
درجة حرارة ذروة الموجة: |
250 درجة مئوية إلى 260 درجة مئوية، كحد أقصى. 10 ثواني |

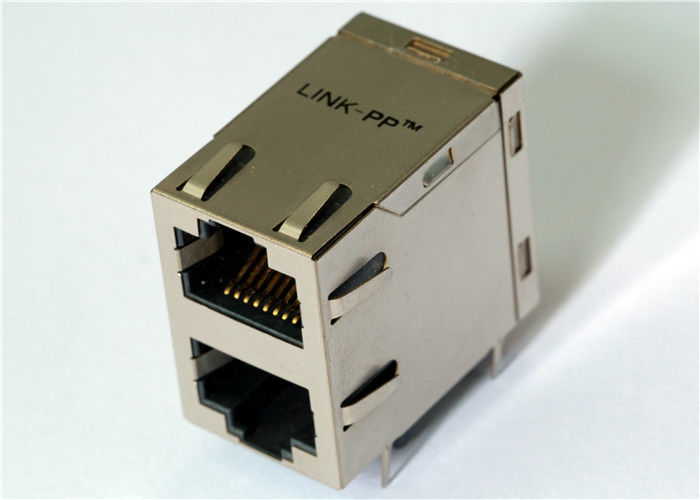

615016240521 عبارة عن مقبس معياري 2 × 1 من Cat 3 بتصميم محمي أفقي، واتجاه لأعلى ولأسفل، وملامس زنبركي EMI، وتصنيف 1.5 أمبير، وتغليف صينية لتوصيل موثوق به على مستوى اللوحة.
| المعلمة | مواصفة |
|---|---|
| رقم الجزء | 615016240521 |
| سلسلة المنتجات | علامة تبويب جاك معيارية WR-MJ لأعلى ولأسفل |
| نوع الموصل | RJ45 جاك وحدات |
| تكوين المنفذ | منفذ 2 × 1 (مكدس) |
| توجيه | أفقي |
| التدريع | محمية بزنبرك EMI |
| تكوين دبوس | 8P8C |
| فئة الأداء | القط 3 |
| التصنيف الحالي (IR) | 1.5 أ |
| جهد العمل | 120 فولت تيار متردد |
| تحمل الجهد | 1000 فولت تيار متردد لمدة دقيقة واحدة |
| تحمل الجهد (الدرع إلى الدبوس) | 1500 فولت تيار متردد لمدة دقيقة واحدة |
| مقاومة الاتصال (R) | 20 مللي أوم ماكس. |
| مقاومة العزل (RISO) | 500 ميجا أوم دقيقة. |
| دورات التزاوج | 500 دورة |
| مادة عازلة | PBT (البولي بوتيلين تيريفثاليت) |
| تصنيف القابلية للاشتعال | UL94 V-0 |
| لون العازل | أسود |
| مواد الاتصال | سبائك النحاس |
| تصفيح الاتصال | طلاء الذهب الانتقائي |
| نوع الاتصال | اتصالات مختومة |
| مادة التدريع | برونزية |
| طلاء التدريع | النيكل (ني) |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| الامتثال البيئي | بنفايات (2011/65/الاتحاد الأوروبي و 2015/863)، الوصول |
| طريقة اللحام الموصى بها | لحام الموجة |
| درجة حرارة ذروة اللحام المموج خالية من الرصاص | 250 درجة مئوية إلى 260 درجة مئوية (بحد أقصى 10 ثوانٍ) |
| نوع التغليف | صينية |
| كمية التغليف | 60 قطعة/صينية، 720 قطعة/كرتون (12 صينية) |
تم تصميمه من أجل تصنيع فعال وكبير الحجم615016240521 2 × 1 منفذ CAT 3 مقبس معياريتم تحسينه لعمليات اللحام الموجية القياسية ويتم توفيره في عبوة صينية آمنة لحماية جهات الاتصال والحفاظ على سلامة الموصل أثناء النقل والتجميع.
| المعلمة | مواصفة |
|---|---|
| عملية اللحام الموصى بها | لحام الموجة |
| درجة حرارة ذروة اللحام المموج خالية من الرصاص | 250 درجة مئوية إلى 260 درجة مئوية (الحد الأقصى 10 ثوانٍ) |
| نوع التغليف | صينية |
| كمية التغليف | 60 قطعة/صينية |
| كمية الكرتون | 720 قطعة/كرتون (12 صينية) |
ملحوظة:للحصول على توصيات بشأن بصمة ثنائي الفينيل متعدد الكلور، ونماذج CAD ثلاثية الأبعاد، والرسومات الميكانيكية، والمعلومات الهندسية الإضافية المتعلقة بالتطبيقات615016240521 2 × 1 منفذ CAT 3 مقبس معياري، لو سمحتاتصل بنا.
إذا كان التصميم الخاص بك يحتاج إلىمقبس معياري مكدس 2 × 1معالتدريع ودعم EMI وأداء Cat 3 المستقر، يوفر 615016240521 توازنًا عمليًا بين التصنيف الكهربائي والقوة الميكانيكية وكفاءة التجميع. يُعد هيكلها الأفقي وعلامة التبويب لأعلى ولأسفل مفيدًا بشكل خاص للتخطيطات المدمجة حيث تكون مساحة اللوحة والدرع وإمكانية الوصول إلى الموصل أمرًا مهمًا.
إنه أ2x1 منفذ Cat 3 مقبس معيارييُستخدم في تصميمات الاتصال المدمجة التي تتطلب نقاط اتصال معيارية محمية، خاصة لتطبيقات الصوت القديمة أو الاتصالات منخفضة السرعة.
نعم. ويتميز أزنبرك لوحة EMI مدمجو أغلاف معدني محميللمساعدة في تحسين التوافق الكهرومغناطيسي.
نعم. يستخدم الموصلتكوين الاتصال 8P8C، والذي يشيع استخدامه في تطبيقات المقبس المعيارية.
نطاق درجة حرارة التشغيل هو-40 درجة مئوية إلى +85 درجة مئوية.
يتم توفيره فيتغليف صينية، مع60 قطعة لكل صينيةو720 قطعة في الكرتون.
