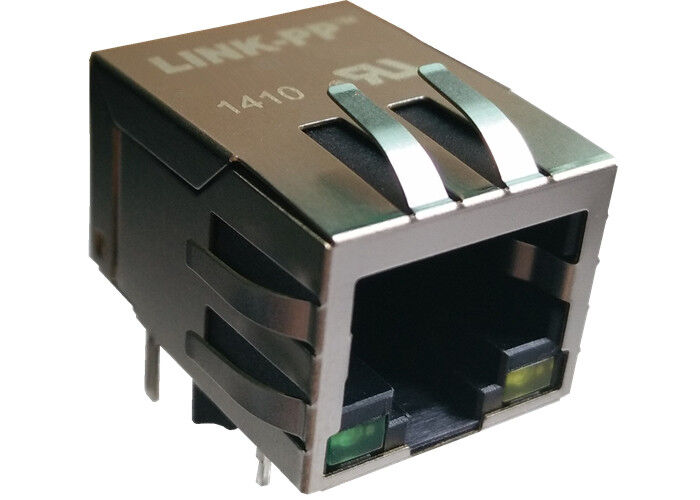

100BASE الخيالة PCB RJ45 ميناء واحدة / 8 دبوس موصل RJ45 13F-67CGYDS2NL

100Base شنت PCB RJ45 منفذ واحد / 8 دبوس RJ45 موصل 13F-67CGYDS2NL

تفاصيل سريعة

• 10/100 BASE RJ45

• 1 × 1 Tab لأسفل

• مقبس وحدات RJ45

• تصاميم مغناطيسية لدعم كل PHY
• الوفاء بمعايير IEEE 802.3af و ANSI X3.263 أو تجاوزها
• بما في ذلك 350uH دقيقة OCL مع التحيز 8MA
• الحد الأدنى لعزل 1500Vrms لكل متطلبات IEEE 802.3
• مصممة لنقل 100 قاعدة عبر كابل UTP-5
• الحجم نفسه بمقبس وحدات RJ-45 لتوفير مساحة لوحة PCB
• معترف به من قبل UL 60950-1

وصف:

100Base شنت PCB RJ45 منفذ واحد / 8 دبوس RJ45 موصل 13F-67CGYDS2NL

1. ميزات نوع المنتج:

1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى) / دخول أعلى (عمودي)

2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم

5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور

6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل

7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك

8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،

موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS

9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85

التطبيقات:

يستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL

ميزة تنافسية:

تجربة إنتاج 16 عاما ،

2600 موظف ،

اختبار 100 ٪

وقت التسليم مرنة
