تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: XFATM9B
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفات: |
XFATM9B |
أسرة: |
المغناطيسي 10 / 100BASE-T |
متزايد: |
مصلحة الارصاد الجوية |
تحويل راديو: |
1: 1 |
الإنتاجية الجماعية: |
LP1188NL |
درجة الحرارة: |
- 40 إلى +85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
مواصفات: |
XFATM9B |
أسرة: |
المغناطيسي 10 / 100BASE-T |
متزايد: |
مصلحة الارصاد الجوية |
تحويل راديو: |
1: 1 |
الإنتاجية الجماعية: |
LP1188NL |
درجة الحرارة: |
- 40 إلى +85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
| محول منفذ واحد | 10/100 محول قاعدة تي | 1: 1 تشغيل الراديو | تركيب SMD |
وصف:

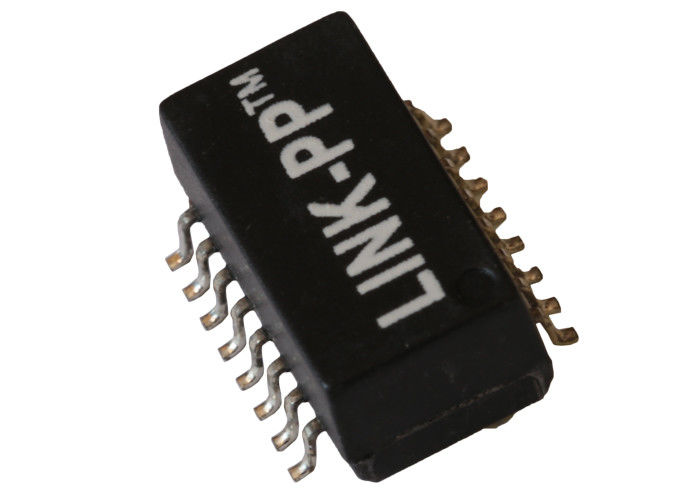

XFATM9B 10/100 قاعدة مغناطيسية قاعدة FE LAN محول 16 دبابيس
10 / 100Base-T Transformer XFATM9B
10 / 100Base-T Transformer Modules
10 / 100Base-T وحدة إيثرنت أحادية المنفذ
الوضعية | LAN ETHERNET (PoE & NON PoE) |
AutomDX | نعم فعلا |
تعليق | بنفايات المتوافقة LPXXXXNL |
التكوين RX | T، C |
التكوين TX | T، C |
اعمال بناء | نقل العفن |
النوى لكل ميناء | 4 |
عدد المنافذ | غير مرتبطة |
PCB | لا الكلور |
صفقة | SMT |
ارتفاع الحزمة (بوصة) | 0.225 أو غيرها |
ارتفاع الحزمة (مم) | 5.715 أو غيرها |
طول الحزمة (بوصة) | 1.12 أو غيرها |
طول الحزمة (مم) | 28.448 أو غيرها |
عرض الحزمة (بوصة) | 0.63 أو غيرها |
عرض الحزمة (مم) | 16.002 أو غيرها |
بنفايات المتوافقة | YES-بنفايات-6 |
سرعة | 10/100 / 1000BASE-TX |
درجة الحرارة | 0 إلى 70 / -40 إلى +85 |
يتحول نسبة RX | 1CT: 1CT |
يحول نسبة TX | 1CT: 1CT |
الرئيسية P / N | LP1102NL ، إلخ |
المواصفات الكهربائية (25):
1. يتحول Ratio50KHz ، 0.5V
جانب رقاقة: خط جانبي = 1CT: 1CT + _2٪
2. الحث (Ls) 100KHz ، 0.1V ، 12mA DC Bias:
الجانب رقاقة: 350uH دقيقة
3. خسارة الإدراج1-100MHz: -1.4dB كحد أقصى
4. Return Loss1-30MHz: -16dB Min
40 ميجاهرتز: -14.4dB مين
50 ميجاهرتز: -13.1 ديسيبل دقيقة
60-80 ميغاهرتز: -12dB مين
100 ميغاهرتز: - 10dB مين
5. التفاضلية إلى رفض الوضع المشترك:
30 ميجاهرتز: -45dB مين
60 ميجاهرتز: -40dB مين
100 ميغاهرتز: - 35dB دقيقة
6. Crosstalk30MHz: -40dB مين
60 ميجاهرتز: -35dB مين
100 ميغاهرتز: - 30dB دقيقة
7. مرحبا وعاء: 1500Vrms ، 0.5mA ، 1Sec
جانب الجانب إلى جانب الخط
| XFATM9B 10/100 قاعدة مغناطيسية قاعدة FE LAN محول 16 دبابيس | ||||
|---|---|---|---|---|
| XF0023C | XF10B1Q7 | XFATM8Q4 | XF2006AB | XF6612TXP |
| XF0023D | XFATM9B | XFATM8Q5 | XF2006B | XF6692TX |
| XF0033-00U3 | XF10B2Q1 | XFATM8Q6 | XF2006BR | XF6692TX1 |
| XF0033TXB | XF10B2Q1C | XFATM8Q7 | XF2006BRS | XF6692TX1B |
| XF0053A | XF10B2Q2 | XFATM8Q7A | XF2006BRS1 | XF6692TX1P |
| XF0053T | XFATM9B | XFATM8Q7B | XF2006C | XF6692TX4 |
| XF0106C | XF10B3Q3 | XFATM8Q8 | XF2006CA | XF6692TXB |
| XF0106D | XF10B4Q1 | XFATM8Q9 | XF2006CB | XF6692TXP |
| XF0106T | XF10G100W | XFATM9 | XF2006CE | XF6694Q1 |
| XF0206A | XF12062B | XFATM9B | XF2006CE1 | XF6694TX |
| XF0206B | XF12062C | XFATM9B1 | XF2006CE2 | XF6694TX2 |
| XF0206C | XF12261A | XFATM9B2 | XF2006CEIT | XF6694TX2B |
| XF0206D | XF12261B | XFATM9B3 | XF2006CR | XF6694TX2P |
| XF0206T | XF14062B | XFATM9B5 | XF2006CRS | XF6694TXB |
| XF03661B | XFATM9B | XFATM9B | XF2006CS | XF6694TXP |
| XF05061A | XF14064C | XFATM9BM | XF2006CSIT | XF8022TX2 |
| XF05061B | XF1406DB | XFATM9DQ | XF2006D | XF973TX |
| XF05061C | XF1406DBP3 | XFATM9P | XF2006DB | XFATM9B |
