تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H2017NLT / H2017NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
إيثرنت: |
10/100 سريعة |
بو: |
350mA |
ميناء: |
4 |
Hipot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
إيثرنت: |
10/100 سريعة |
بو: |
350mA |
ميناء: |
4 |
Hipot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |

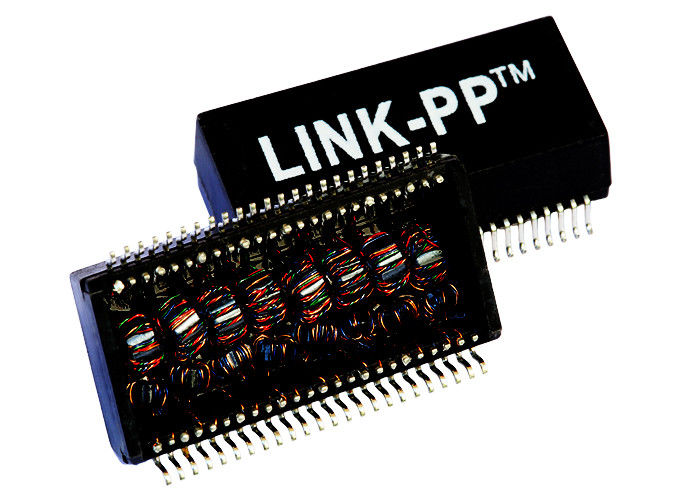

1.Quad Port Lan Transformer
2. البنية الأساسية: حلقية
3.100base-t المحولات
4.SMD ، 48 دبابيس
5. RoHS ذروة انحسر درجة الحرارة تصنيف 245 ° C °°
6. IEEE 802.3af / ANSI X3.263 متوافق مع الأداء
7. مصممة للهاتف IP أو تبديل التطبيقات
| الوضعية | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | نعم فعلا |
| تعليق | بنفايات المتوافقة LP5018NL |
| التكوين RX | T، C |
| التكوين TX | T، C |
| اعمال بناء | نقل العفن |
| النوى لكل ميناء | 4 |
| عدد المنافذ | QUAD |
| PCB | لا الكلور |
| صفقة | SMT |
| ارتفاع الحزمة (بوصة) | 0.285 أو غيرها |
| ارتفاع الحزمة (مم) | 7.24 أو غيرها |
| طول الحزمة (بوصة) | 1.094 أو غيرها |
| طول الحزمة (مم) | 27.81 أو غيرها |
| عرض الحزمة (بوصة) | 0.60 أو غيرها |
| عرض الحزمة (مم) | 15.24 أو غيرها |
| بنفايات المتوافقة | YES-بنفايات-6 |
| سرعة | 10 / 100BASE-TX |
| درجة الحرارة | من 0 إلى 70 |
| يتحول نسبة RX | 1CT: 1CT |
| يحول نسبة TX | 1CT: 1CT |
| الرئيسية P / N | lp5018nl ، الخ |
المواصفات الكهربائية (25)
1. يتحول Ratio50KHz ، 0.5V
جانب رقاقة: خط جانبي = 1CT: 1CT + _2٪
2. الحث (Ls) 100KHz ، 0.1V ، 12mA DC Bias:
الجانب رقاقة: 350uH دقيقة
3. خسارة الإدراج1-100MHz: -1.4dB كحد أقصى
4. خسارة العودة
1-30 ميجاهرتز: -16dB مين
40 ميجاهرتز: -14.4dB مين
50 ميجاهرتز: -13.1 ديسيبل دقيقة
60-80 ميغاهرتز: -12dB مين
100 ميغاهرتز: - 10dB مين
5. التفاضلية إلى رفض الوضع المشترك:
30 ميجاهرتز: -45dB مين
60 ميجاهرتز: -40dB مين
100 ميغاهرتز: - 35dB دقيقة
6. الحديث المتبادل
30 ميجاهرتز: -40dB مين
60 ميجاهرتز: -35dB مين
100 ميغاهرتز: - 30dB دقيقة
7. مرحبا وعاء: 1500Vrms دقيقة
التطبيقات:
يستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL
| H2017NL / H2017NLT PC اللوحة الأم Lan Transformer 1500Vrms Networking LP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
