تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H4001DG
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر

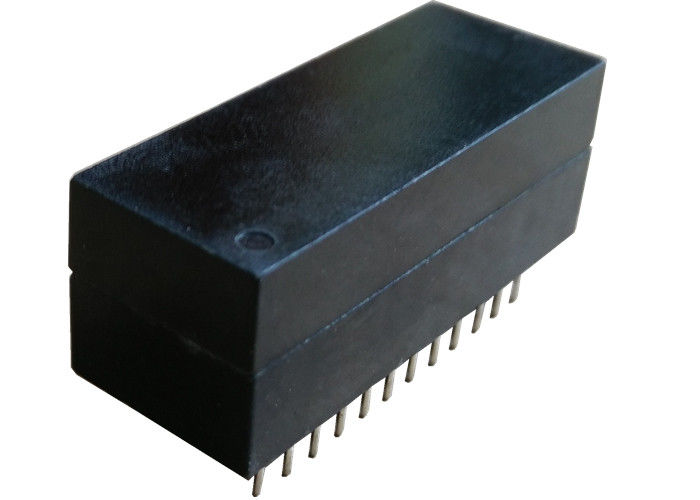

1.Quad Port Lan Transformer
2. البنية الأساسية: حلقية
3.100base-t المحولات
4.PHT ، 24 دبابيس
المواصفات الكهربائية @ 25 ℃
1. نسبة القطارات: (± 3٪)
TX: 1CT: 1CT RX: 1CT: 1CT
2.HI-POT: 1500Vrms
3.OCL: 350uH مين
@ 100KHz / 0.1V مع 8mA DC Bias
خسارة 4.Insertion:
1-100 ميجا هرتز: -1.2dB كحد أقصى
5. خسارة العودة:
30 ميجاهرتز: - 15 ديسيبل دقيقة 50 ميجاهرتز: -13dB دقيقة
80MHz: -11dB Min
6.Crosstalk:
0.3-30MHz: -40dB Min 30-60 ميغاهرتز: -35dB دقيقة ؛
60-100 ميجا هرتز: -30dB مين
7.CMR:
1-30 ميجاهرتز: - 30dB دقيقة. 30-60 ميغاهرتز: -25dB دقيقة.
60-125 ميغاهرتز: - 20dB مين
1. تصاميم مغناطيسية لدعم PHY.
2. يتوافق مع معايير IEEE 802.3 بما في ذلك 350 uH min OCL مع تحيز 8mA.
3.Lead مجانا للدبابيس الخارجية.
4. درجة حرارة التشغيل: 0 ℃ ～ 70 ℃.
5. نطاق درجة حرارة التخزين: -25 ℃ ～ 125 ℃.
| 0863-2X4R-54-F | C850-2G4R-54 | 08B1-1X1T-06-F | 08B1-1X1T-03-F |
| 0863-2X6R-54-F | 0874-1X8T-66-F | 0826-1K1T-43-F | 2٬250٬273-1 |
| 08B0-1X1T-01-F | 0833-2X8R-55-F | 0826-1X1T-GH-F | 0833-2X6R-33-F |
| G12-1JJT-038 | 0833-2X6R-54N-F | 0838-1X1T-W6 | 0833-2X8R-59-F |
| 0833-2X8R-BU-F | 0810-2H8R-28-F | L829-1J1T-D2 | 0826-144T-23-F1 |
| S553-0716-00 | S553-6500-D6 | S560-6600-GF | S553-6500-41 |
| S553-0756-AE | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| S553-1006-AE | S553-6500-D9 | S560-6600-GJ | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | S553-6500-45 |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| S553-2940-01 | S553-6500-E5 | S560-6600-HA | S553-6500-63 |
| S553-2940-02 | S553-6500-E6 | S560-6600-HB | S553-6500-66 |
| S553-2940-03 | S553-6500-E7 | S560-6600-HG | S553-6500-69 |
| S553-2940-04 | S553-6500-F2 | S560-6600-HH | S553-6500-80 |
