تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H5014NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
رقم الجزء: |
H5014NL |
سرعة: |
جيجابت |
عدد المنافذ: |
مزدوج |
تطبيق: |
لان إيثرنت |
رزمة: |
مصلحة الارصاد الجوية |
درجة الحرارة: |
-40 إلى +85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
رقم الجزء: |
H5014NL |
سرعة: |
جيجابت |
عدد المنافذ: |
مزدوج |
تطبيق: |
لان إيثرنت |
رزمة: |
مصلحة الارصاد الجوية |
درجة الحرارة: |
-40 إلى +85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |

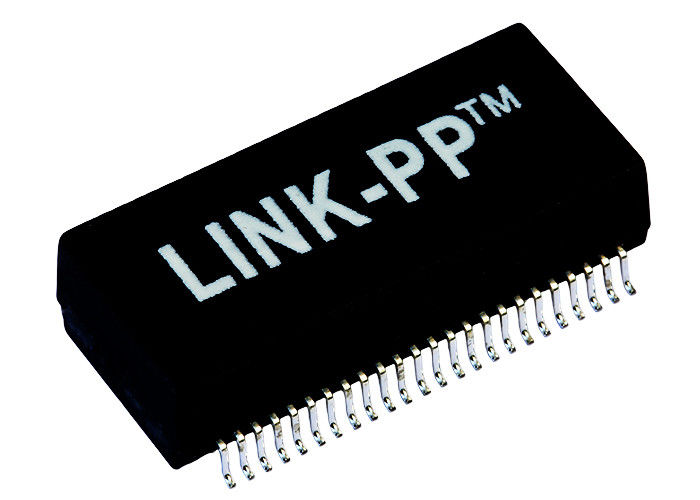

1. واحد ميناء لان محول
2. البنية الأساسية: حلقية
3.100base-t المحولات
4.SMD ، 24 دبابيس
10/100 / 1000BASE-TX المزدوج ميناء لان محول مع 48 دبابيس
وصف:
المزدوج المحولات جيجابت إيثرنت المحولات
| الوضعية | LAN ETHERNET (غير PoE) |
| AutomDX | نعم فعلا |
| تعليق | بنفايات المتوافقة LP5014NL |
| التكوين RX | T، C |
| التكوين TX | T، C |
| اعمال بناء | نقل العفن |
| النوى لكل ميناء | 4 |
| عدد المنافذ | مزدوج |
| PCB | لا الكلور |
| صفقة | SMT |
| ارتفاع الحزمة (بوصة) | 0.225 أو غيرها |
| ارتفاع الحزمة (مم) | 5.715 أو غيرها |
| طول الحزمة (بوصة) | 1.12 أو غيرها |
| طول الحزمة (مم) | 28.448 أو غيرها |
| عرض الحزمة (بوصة) | 0.63 أو غيرها |
| عرض الحزمة (مم) | 16.002 أو غيرها |
| بنفايات المتوافقة | YES-بنفايات-6 |
| سرعة | 10/100 / 1000BASE-TX |
| درجة الحرارة | -40 إلى +85 ℃ |
| يتحول نسبة RX | 1CT: 1CT |
| يحول نسبة TX | 1CT: 1CT |
| الرئيسية P / N | lp5014nl ، الخ |
المواصفات الكهربائية (25):
1. يتحول Ratio50KHz ، 0.5V
جانب رقاقة: خط جانبي = 1CT: 1CT + _2٪
2. الحث (Ls) 100KHz ، 0.1V ، 12mA DC Bias:
الجانب رقاقة: 350uH دقيقة
3. خسارة الإدراج1-100MHz: -1.4dB كحد أقصى
4. Return Loss1-30MHz: -16dB Min
40 ميجاهرتز: -14.4dB مين
50 ميجاهرتز: -13.1 ديسيبل دقيقة
60-80 ميغاهرتز: -12dB مين
100 ميغاهرتز: - 10dB مين
5. التفاضلية إلى رفض الوضع المشترك:
30 ميجاهرتز: -45dB مين
60 ميجاهرتز: -40dB مين
100 ميغاهرتز: - 35dB دقيقة
6. Crosstalk30MHz: -40dB مين
60 ميجاهرتز: -35dB مين
100 ميغاهرتز: - 30dB دقيقة
7. مرحبا وعاء: 1500Vrms دقيقة
التطبيقات:
يستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL
شهادة احتراف:
• ISO 9001: 2008
• شهادة UL
• الوصول إلى Cetitifaction
•بنفايات الامتثال
• السياسة البيئية النشطة
خوادم دليل منتجات Lan:
● من المستحسن ترصيف الطائرات الأرضية. ﻣوﺻل اﻟﻣﺳﺎر / اﻟدﺑﺎﺑﺎت اﻷرﺿﯾﺔ اﻟداﺧﻟﯾﺔ اﻟﻣﻣﯾزة إﻟﯽ ﺷﺎﺳﯾﮫ / أرض ﺗﻣﺎﺛﻟﯾﺔ إن أﻣﮐن
● اﺣﺗﻔظ ﺑﺗﻌﻘﺑﺎت إﺷﺎرة ﻣن PHY إﻟﯽ اﻟوﺣدة / اﻟوﺣدة اﻟﻣﺗﻣﯾزة ﻗﺻﯾرة ﻗدر اﻹﻣﮐﺎن. إذا تجاوزت آثار 3-4 بوصة ، إيلاء اهتمام وثيق إلى اختلال مقاومة الخط.
● ﯾُﻧﺻﺢ ﺑﺎﺳﺗﺧدام BST (اﻟﻣﻘﺎوﻣﺎت 75 وﻗﻔﺎً ﻋﺎﻟﯾﺔ اﻟﺟﮭد ﻷرض اﻟﻣرﻛﺑﺔ) ﻹﻧﮭﺎء اﻟﺗﺻوﯾر اﻟﻣﻘطﻌﻲ ﻣن ﻧوع ﮐﺑل ﻷﻓﺿل أداء EMI (ﻣدرﺟﺔ ﻓﻲ ﻣﻌظم ﺣﻟول اﻟﻣوﺻﻼت).
● اتبع ملاحظات تطبيق الشركة المصنعة PHY لمزيد من التنسيق.
