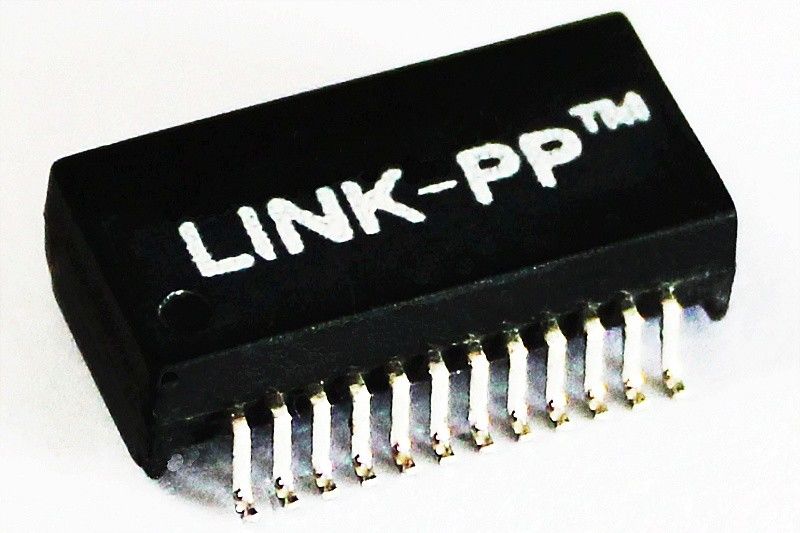

تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H6101NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.09-$2.0
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 5 مليون/شهر
عدد المنافذ: |
مزدوج |
الحزمة: |
SMT |
تصنيف POE: |
4 أزواج PoE 60w |
السرعة: |
1000Base-T |
بناء: |
إطار مفتوح |
متوافق مع الـ Rohs: |
نعم- RoHS-6 |
عدد المنافذ: |
مزدوج |
الحزمة: |
SMT |
تصنيف POE: |
4 أزواج PoE 60w |
السرعة: |
1000Base-T |
بناء: |
إطار مفتوح |
متوافق مع الـ Rohs: |
نعم- RoHS-6 |
| السلسلة | المحطة المحلية 10/100/1000 Base-T |
|
التطبيق |
LAN ETHERNET ((PoE+) |
|
أوتوم دي إكس |
نعم |
|
التكوين RX |
T,C |
|
التكوين TX |
T,C |
|
البناء |
إطار مفتوح |
|
عدد الموانئ |
مزدوج |
|
الحزمة |
SMT |
|
ارتفاع الحزمة |
7.24 ملم |
|
طول الحزمة |
27.81 ملم |
|
عرض الحزمة |
15.24ملم |
|
متوافقة مع RoHS |
نعم- RoHS-6 |
|
السرعة |
10/100/1000BASE-TX |
|
الحرارة |
-40 إلى +85 درجة مئوية |
| الحثية | 120μH، 350μH |
| الجهد العازل (V) | 1500VAC |
| نطاق التردد | من 1 ميغاهرتز إلى 125 ميغاهرتز |
H6101NL الأبعاد:
مغناطيسات جيجابيت إيثيرنث هي مكونات أساسية في العديد من أجهزة الشبكات والاتصالات. يتم استخدامها على نطاق واسع في المراكز المركزية وبطاقات الكمبيوتر الشخصي والمفاتيح والموجهات واللوحات الأم. بالإضافة إلى ذلك ،هذه المحولات جزء لا يتجزأ من نقل البيانات عالية السرعة في أنظمة SDH و PDH، الهواتف IP، وموديمات xDSL. دورهم حاسم في ضمان اتصالات البيانات الموثوقة والفعالة عبر هذه الأجهزة، مما يجعلها حجر الزاوية في البنية التحتية الحديثة للشبكات.
1. يدور نسبة
Pri: Sec=1CT: 1CT
2. (أوكل):350uH Min @ 100KHz، 100mV، 18mADC التحيز
3خسارة الإدراج
0.1 ميغا هرتز: -1.1 ديسيبل
100 ميغاهرتز: -1.0ديسيبل ماكس
125 ميغا هرتز: -20ديسيبل ماكس
4خسارة العائد
30 ميغاهرتز: -18 ديسيبل دقيقة
60 ميغا هرتز: -12ديسيبيل دقيقة
80 ميغا هرتز: -12ديسيبيل دقيقة
100 ميغاهرتز: -10ديسيبيل دقيقة
5. المكالمة المتقاطعة
30 ميغاهرتز: -43 ديسيبل دقيقة
60 ميغاهرتز: -37ديسيبيل دقيقة
100 ميغاهرتز: -33ديسيبيل دقيقة
7- عالية القوة: 1500Vrms دقيقة
8درجة حرارة التشغيل: -40 درجة مئوية - + 85°C
