تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: 25TB-2016S3NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.5-$2.2 can be negotiable
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
Specification: |
25TB-2016S3NL |
Speed: |
10/100Mbps |
Mounting Type: |
SMD |
PoE Application: |
NON PoE |
Operating Temperature Range: |
0℃ to +70℃ |
Number of Ports: |
Single Port Transformer |
Specification: |
25TB-2016S3NL |
Speed: |
10/100Mbps |
Mounting Type: |
SMD |
PoE Application: |
NON PoE |
Operating Temperature Range: |
0℃ to +70℃ |
Number of Ports: |
Single Port Transformer |
1. يدور نسبة 50 كيلو هرتز، 0.5 فولت
جانب الشريحة: جانب الخط= 1CT: 1CT±2%
2الحد من الحرارة ((Ls) 100 كيلو هرتز، 0.1 فولت، 12mA تعصب متزامن:
جانب الشريحة: 350uH Min
3خسارة الإدراج
1-100MHz: -1.4dB ماكس
4خسارة العائد
1-30MHz: -16dB Min
40 ميغا هرتز: -14.4 ديسيبل دقيقة
50 ميغاهرتز: -13.1 ديسيبل دقيقة
60-80 ميغاهرتز: -12 ديسيبل دقيقة
100 ميغاهرتز: -10 ديسيبل دقيقة
5التفاضل عن رفض الوضع المشترك:
30 ميغاهرتز: -45 ديسيبل دقيقة
60 ميغاهرتز: -40 ديسيبل دقيقة
100 ميغا هرتز: -35 ديسيبل دقيقة
6. التقاطع:
30 ميغاهرتز: -40 ديسيبل دقيقة
60 ميغاهرتز: -35 ديسيبل دقيقة
100 ميغاهرتز: -30 ديسيبل دقيقة
7- عالية القوة: 1500Vrms دقيقة

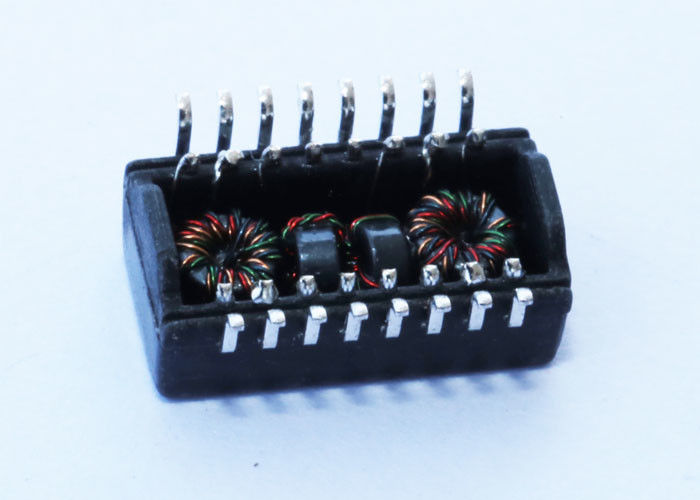

محول LINK-PP Magnetics 25TB-2016S3NL مثالي للاستخدام في مجموعة واسعة من معدات الشبكات والاتصالات ، بما في ذلك:
