تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: SMST-1666 / HX2260NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
تحديد: |
HX2260NL |
المواصفات1: |
SMST-1666 |
سرعة: |
10/100 Base-t |
عدد المنافذ: |
أعزب |
طلب: |
Lan Ethernet (غير Poe) |
درجة حرارة: |
- 40 TO + 85 ℃ |
مرحبا وعاء: |
1500 فولت |
الـ OCL: |
350uh دقيقة |
أرشيفي ديبونيبيل: |
PDF/3D/ISG/STP/Step/DATASHEET |
تحديد: |
HX2260NL |
المواصفات1: |
SMST-1666 |
سرعة: |
10/100 Base-t |
عدد المنافذ: |
أعزب |
طلب: |
Lan Ethernet (غير Poe) |
درجة حرارة: |
- 40 TO + 85 ℃ |
مرحبا وعاء: |
1500 فولت |
الـ OCL: |
350uh دقيقة |
أرشيفي ديبونيبيل: |
PDF/3D/ISG/STP/Step/DATASHEET |

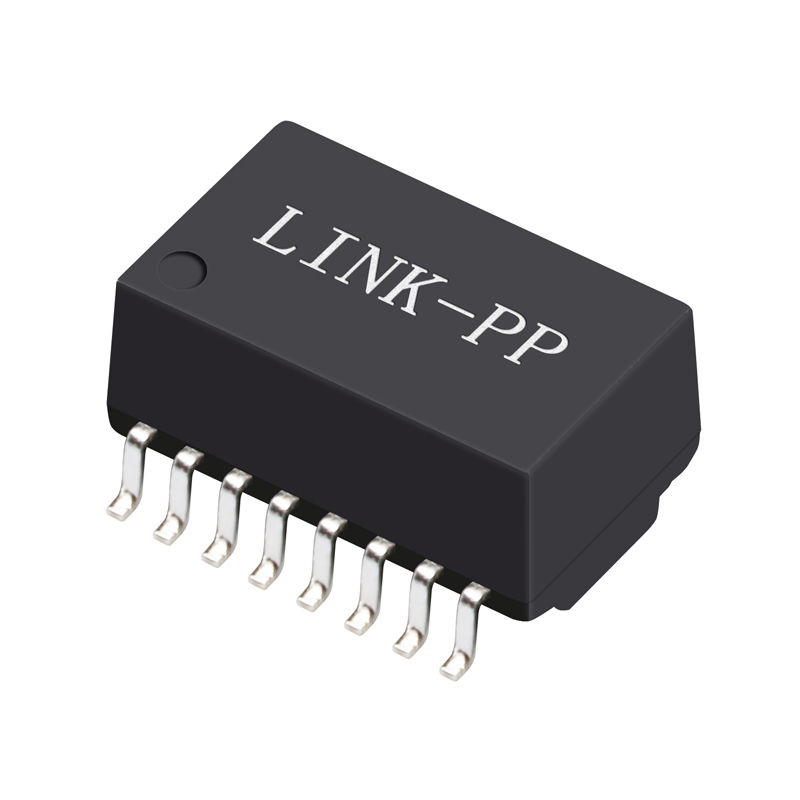

محول شبكة LAN بمنفذ واحد، وحدات مغناطيسية 10/100 BASE-TX
1. محول شبكة Lan بمنفذ واحد RJ45
2. هيكل الملف: حلقي
3. محول 100base-t
4. SMD، 16 سنًا
محول شبكة LAN بمنفذ واحد 10 / 100 BASE-TX مع 16 سنًا
الوصف:
محولات مغناطيسية إيثرنت بمنفذ واحد 100 Base-t
| التطبيق | شبكة LAN إيثرنت (PoE و NON PoE) |
| AutomDX | نعم |
| تعليق | متوافق مع RoHS LPXXXXNL |
| تكوين RX | T,C |
| تكوين TX | T,C |
| البناء | قولبة النقل |
| النوى لكل منفذ | 4 |
| عدد المنافذ | منفرد |
| ثنائي الفينيل متعدد الكلور | لا يوجد ثنائي الفينيل متعدد الكلور |
| الحزمة | SMT |
| ارتفاع العبوة (بالبوصة) | 0.225 أو غير ذلك |
| ارتفاع العبوة (مم) | 5.715 أو غير ذلك |
| طول العبوة (بالبوصة) | 1.12 أو غير ذلك |
| طول العبوة (مم) | 28.448 أو غير ذلك |
| عرض العبوة (بالبوصة) | 0.63 أو غير ذلك |
| عرض العبوة (مم) | 16.002 أو غير ذلك |
| متوافق مع RoHS | نعم-RoHS-6 |
| السرعة | 10/100/1000BASE-TX |
| درجة الحرارة | 0 إلى 70 / -40 إلى +85 |
| نسبة اللفات RX | 1CT:1CT |
| نسبة اللفات TX | 1CT:1CT |
| رقم القطعة الرئيسي | LP1198NL، إلخ |
المواصفات الكهربائية (25):
1. نسبة اللفات 50 كيلو هرتز، 0.5 فولت
جانب الشريحة: جانب الخط = 1CT: 1CT+_2%
2. الحث (Ls) 100 كيلو هرتز، 0.1 فولت، 12 مللي أمبير تيار مستمر:
جانب الشريحة: 350uH كحد أدنى
3. فقدان الإدخال 1-100 ميجاهرتز: -1.4 ديسيبل كحد أقصى
4. فقدان العائد 1-30 ميجاهرتز: -16 ديسيبل كحد أدنى
40 ميجاهرتز: -14.4 ديسيبل كحد أدنى
50 ميجاهرتز: -13.1 ديسيبل كحد أدنى
60-80 ميجاهرتز: -12 ديسيبل كحد أدنى
100 ميجاهرتز: -10 ديسيبل كحد أدنى
5. رفض الوضع التفاضلي إلى المشترك:
30 ميجاهرتز: -45 ديسيبل كحد أدنى
60 ميجاهرتز: -40 ديسيبل كحد أدنى
100 ميجاهرتز: -35 ديسيبل كحد أدنى
6. التداخل 30 ميجاهرتز: -40 ديسيبل كحد أدنى
60 ميجاهرتز: -35 ديسيبل كحد أدنى
100 ميجاهرتز: -30 ديسيبل كحد أدنى
7. Hi-Pot: 1500Vrms كحد أدنى
التطبيقات
تستخدم لمعدات الشبكات والاتصالات مثل HUB و PC card و Switch و Router و PC Mainboard و SDH و PDH و IP Phone و xDSL modem
