تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: HX1188NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$2.7
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 5 مليون/شهر
ف / ن: |
HX1188NL |
تصاعد: |
smt |
تشغيل الراديو: |
1:1 |
معدل البيانات: |
100BASE-TX |
هيبوت: |
1500 فولت تيار مستمر |
بو: |
غير PoE |
ف / ن: |
HX1188NL |
تصاعد: |
smt |
تشغيل الراديو: |
1:1 |
معدل البيانات: |
100BASE-TX |
هيبوت: |
1500 فولت تيار مستمر |
بو: |
غير PoE |
| المعلم | الوصف |
| رقم الجزء | HX1188NL |
| المصنع | إلكترونيات النبض (شركة Yageo) |
| فئة المنتجات | المكونات المغناطيسية لـ LAN / محول Ethernet |
| المعيار المدعوم | متوافقة مع IEEE 802.3 |
| التطبيق | 10/100Base-T Ethernet (منفذ واحد) |
(درجة الحرارة التشغيلية: -40°C إلى +85°C. جميع المعلمات تلبي معايير IEEE 802.3)
| المعلم | القيمة / المواصفات | ظروف الاختبار / الملاحظات |
| نسبة الدوران (TX) | 1CT: 1CT | قناة الإرسال (± 5٪) |
| نسبة الدوران (RX) | 1CT: 1CT | قناة الاستقبال (±5%) |
| حرارة الدوائر المفتوحة (OCL) | 350 ميكرو ساعة دقيقة | @ 100KHz، 0.1Vrms، 8mA DC Bias |
| خسارة الإدراج | -1.15 ديسيبل ماكس | @ 0.1 ميغاهرتز إلى 100 ميغاهرتز |
| خسارة العائد | -18.0 ديسيبل دقيقة | @ 0.1 ميغاهرتز إلى 30 ميغاهرتز |
| -14.0 ديسيبل دقيقة | @ 60 ميگاهرتز | |
| -12.0 ديسيبل دقيقة | @ 80 ميغاهرتز | |
| الصوت المتقاطع | -40.0 ديسيبل | @ 30 ميغاهرتز |
| رفض الوضع المشترك (CMRR) | -40.0 ديسيبل | @ 30 ميغاهرتز |
| الجهد العازل (HIPOT) | 1500 Vrms دقيقة | من المدخل إلى المخرج (لمدة دقيقة واحدة) |
| المعلم | المواصفات | الملاحظات |
| نوع التثبيت | SMT (التكنولوجيا المرتفعة على السطح) | SMD |
| الحزمة / الحقيبة | 16-Pin SOIC / SOP | البصمة القياسية ذات 16 دبوس |
| الأبعاد (L × W × H) | 12.70 × 7.11 × 5.97 ملم | تقريباً، أقصى أبعاد |
| درجة حرارة العمل | -40°C إلى +85°C | الدرجة الصناعية |
| درجة حرارة التخزين | -40°C إلى +125°C | |
| الامتثال البيئي | متوافق مع RoHS ، خال من الرصاص | "NL" مؤخرة تشير إلى عدم وجود رصاص |
| مستوى حساسية الرطوبة | MSL 1 | المعالجة القياسية |
HX1188NL هو محول LAN Ethernet ذو منفذين 10/100Base-T مصمم لتوفير عزل الإشارة ومطابقة المعوقات وقمع الضوضاء بين شريحة PHY وكابل الشبكة.يستخدم عادة في تطبيقات إثنتر السريع ويدعم معيار IEEE 802.3 متطلبات لنقل البيانات الموثوق بها.
يحتوي HX1188NL عادةً على نسبة تدور 1: 1 لكل من قنوات الإرسال والاستقبال ، وتحفيز حوالي 350 μH ، وجهد عزل يبلغ حوالي 1500 Vrms.تم تصميمه لـ 10/100Base-T Ethernet ويأتي في حزمة سطحية مضغوطة مناسبة لدمج PCB.
يدعم HX1188NL معدلات بيانات Ethernet 10Base-T و 100Base-TX ، مما يجعله مناسبًا لتطبيقات Fast Ethernet. لا يدعم Gigabit Ethernet (1000Base-T) ،حيث أن عرض النطاق الترددي وخصائصه الكهربائية لم يتم تصميمها لمتطلبات إشارة أسرع.
لا، HX1188NL غير متوافق مع Gigabit Ethernet لأنه مصمم خصيصًا لتطبيقات 10/100Base-T.تتطلب شبكة إيثرنت جيجابيت مغناطيسيات مختلفة ذات عرض نطاق ترددي أعلى وخصائص أداء أكثر صرامة، لذلك يجب استخدام محول 1000Base-T مخصص بدلاً من ذلك.
عادةً ما يكون لـ HX1188NL نسبة تدور 1: 1 لكل من قنوات الإرسال والاستقبال ، مما يضمن مطابقة المعوقة المناسبة بين كابل Ethernet PHY وكابل الزوج الملتوي.هذه النسبة هي القياسية لمعظم تصاميم محولات LAN 10/100Base-T.
يوفر HX1188NL فولتاج عزل يبلغ حوالي 1500 Vrms ، مما يساعد على حماية أجهزة Ethernet من الزخم الكهربائي وفرق إمكانات الأرض.هذا العزل ضروري لتلبية متطلبات السلامة والموثوقية في معدات الشبكة.
HX1188NL متوافق عادة مع رقائق 10/100Base-T Ethernet PHY مثل Microchip LAN8720 ، TI DP83848 ، ومستقبلات Ethernet السريعة المماثلة.يجب على المصممين التحقق دائمًا من التوافق مع تصميم المرجعية لمصنع PHY لضمان أداء مثالي.

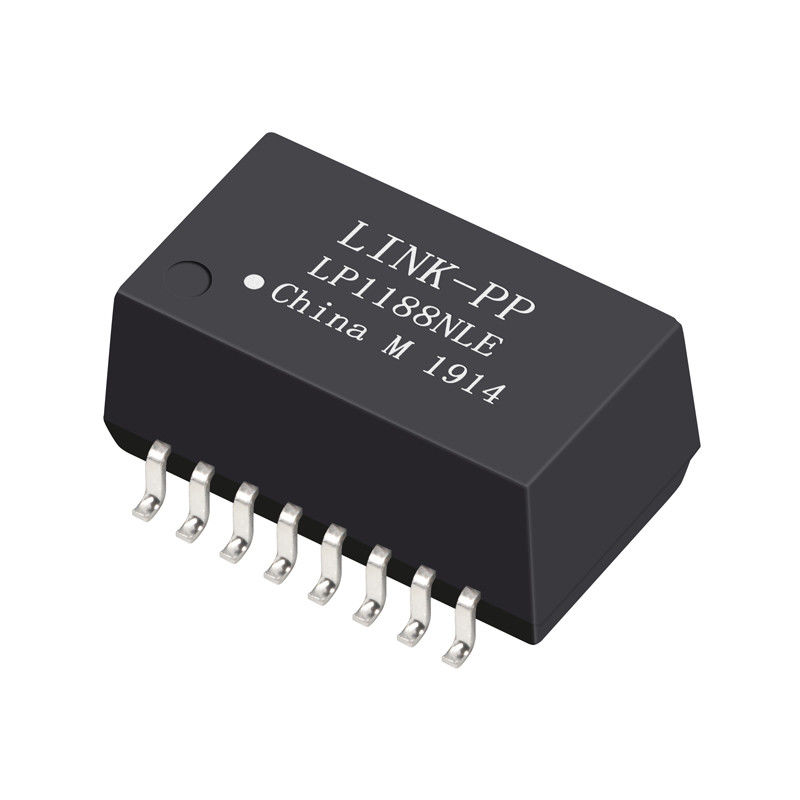

البديل الشائع لـ HX1188NL هو LP1188NL ، الذي يقدم خصائص كهربائية مماثلة ، بما في ذلك نسبة الدوران 1: 1 ودعم 10/100Base-T. عند اختيار ما يعادلها ، يجب عليك أن تتمكن من تحديد ما إذا كان لديك أي أجهزة أخرى.يجب على المهندسين التحقق من المعلمات الرئيسية مثل الحثية، خسارة إدخال، وجهد العزل.
يستخدم HX1188NL بين إيثيرنث PHY وموصول RJ45 لتوفير العزلة وتكييف الإشارة. عادة ما يتم وضعه بالقرب من PHY على PCB ،مع التحيز المناسب للنقطة الوسطى وتوجيه المعوقة المتحكم به لضمان سلامة الإشارة وامتثال EMI.
HX1188NL هو محول LAN منفصل يستخدم على PCB ، في حين أن رابط RJ45 مع مغناطيس متكامل (MagJack) يجمع بين المحول والمتصل في مكون واحد.الحلول المنفصلة توفر المزيد من مرونة التصميم، في حين أن الحلول المتكاملة تبسط التخطيط والتجميع.
