JP011821UNL 1×1 RJ45 PulseJack مع 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 مع مغناطيسات مدمجة 1:1، 100Base-TX، عزل 2250 VDC، مصابيح LED؛ تركيب عبر الفتحات.

JP011821UNL RJ45 PulseJack نظرة سريعة

• رقم القطعة: JP011821UNL (تم ملاحظة نهاية العمر في قائمة المصدر)

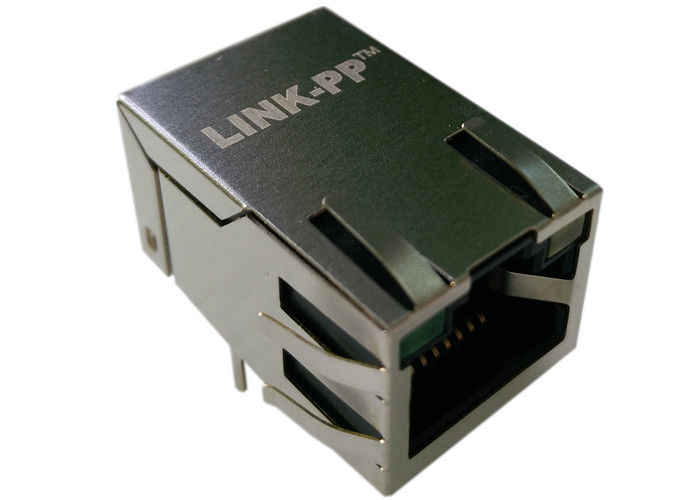

• شكل العامل: 1 × 1 جانبية الدخول (لسان لأعلى) RJ45 مع مغناطيسات مدمجة (1CT:1CT)
• الاستخدام الأساسي: بطاقات واجهة الشبكة 100Base-TX (Fast Ethernet)، الأجهزة المدمجة، أجهزة التوجيه/المحولات التي تحتاج إلى محول مدمج ومؤشرات حالة LED.
• تصنيف العزل: 2250 VDC (ورقة البيانات) — اختبار الجهد العالي 1500 Vrms @60 هرتز لمدة دقيقة واحدة.
• التركيب: عبر الفتحات (THT) — تثبيت ميكانيكي قوي، متوافق مع اللحام الموجي.
• نطاق درجة الحرارة: 0 درجة مئوية إلى +70 درجة مئوية (تشغيل).
• RoHS: نعم.
• الحالة: نهاية العمر (ملصق المصدر: نهاية العمر - موصل، RJ45، 1 × 1، 100D، 1:1، TU NPB).

الميزات الرئيسية لـ 1x1 Tab-UP RJ45 PulseJack

• مغناطيسات 1CT:1CT حقيقية مدمجة — يبسط قائمة المواد ويقلل مساحة اللوحة مقارنة بالمغناطيسات المنفصلة.
• عزل عالي (مواصفات 2250 VDC) لعزل خط قوي وهامش أمان.
• مصابيح LED ثنائية اللون / مزدوجة (يسار/يمين) لتشخيص الارتباط/النشاط (يشير ترميز G_O/Y إلى ثنائي اللون أخضر/برتقالي + أصفر).
• أصابع EMI متوفرة لتأريض أفضل للدرع عند استخدام هيكل / درع مؤرض.
• مصمم لـ 100Base-TX — فقدان الإدخال، فقدان الإرجاع، والتداخل المحسن حول 1-100 ميجاهرتز.
• تركيب عبر الفتحات و غلاف UL94V-0 للموثوقية وقابلية التصنيع.

مواصفات JP011821UNL 100Base-TX Magjack

ورقة بيانات JP011821UNL

1. ورقة بيانات JP011821UNL الميكانيكية

2. ورقة بيانات JP011821UNL لتخطيط لوحة الدوائر المطبوعة

3. ورقة بيانات JP011821UNL للمخططات الكهربائية

المواد والموافقات والمواصفات البيئية

• الدرع: نحاس مع طلاء نيكل 10-20 ميكرومتر فوق النحاس — موصلية جيدة وحماية من التآكل.
• التلامسات: برونز الفوسفور مع طلاء نيكل سفلي + ذهب انتقائي (15 ميكرومتر) على منطقة التزاوج — يضمن مقاومة تلامس منخفضة وتزاوجًا متينًا.
• الغلاف: لدائن حرارية مصنفة UL94V-0 لأداء قابلية الاشتعال.
• درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية — مناسبة للمعدات التجارية ولكن ليست للبيئات الصناعية القاسية (-40 درجة مئوية).
• MSL = 1: لا يلزم خبز خاص قبل إعادة التدفق / التجميع.

ملاحظات التصميم وتكامل لوحة الدوائر المطبوعة لـ RJ45 مع المغناطيسات

• البصمة والميكانيكية: توفر دبابيس THT تثبيتًا ميكانيكيًا قويًا — تأكد من فتحات اللوحة والمساحة الخالية للتخليص العلوي.
• تأريض الدرع: استخدم وسادات أصابع EMI ووصلات أرضية متعددة إلى أرضية لوحة الدوائر المطبوعة للاستفادة الكاملة من الدرع للتحكم في EMI. قم بتوجيه مسار مقاومة منخفضة إلى الهيكل إذا لزم الأمر.
• المغناطيسات: المغناطيسات الداخلية 1CT:1CT تزيل الحاجة إلى محولات خارجية — لا يزال يتعين التحقق من مطابقة جانب PHY ومتطلبات ملفات الحث المشتركة لـ PHY الخاص بك.
• مصابيح LED: تستخدم دبابيس LED اليسار/اليمين خيارات ثنائية اللون / أحادية اللون (G_O/Y). تحقق من مخطط التوصيلات لوضع المقاومات أو متطلبات تشغيل LED على اللوحة — تتضمن بعض التصميمات مقاومات متسلسلة على اللوحة، ويتوقع البعض الآخر أن تكون خارجية.
• اللحام الحراري / الموجي: يتحمل هيكل THT اللحام الموجي وتدفقات إعادة التدفق القياسية (تحقق من توصيات الشركة المصنعة).

أسئلة متكررة حول JP011821UNL 100Base-TX RJ45 MagJack

س 1 — هل JP011821UNL محمي؟

ج: نعم. يستخدم المنتج درعًا نحاسيًا مع طلاء نيكل (10-20 ميكرومتر نيكل فوق النحاس) ويتضمن أصابع EMI لتأريض الهيكل.

س 2 — هل يتضمن JP011821UNL مغناطيسات؟

ج: نعم. يحتوي على مغناطيسات مدمجة 1CT:1CT (TX و RX 1CT:1)، مما يزيل الحاجة إلى محول شبكة خارجي لتصميمات 10/100Base-TX القياسية.

س 3 — ما هي سرعات الإيثرنت التي يدعمها؟

ج: مصمم لـ 100Base-TX (10/100 ميجابت في الثانية). لم يتم تحديده للتشغيل جيجابت — تحقق قبل الاستخدام عند 1000Base-T.

س 4 — ما هو تصنيف العزل / اختبار الجهد العالي؟

ج: تم تحديد العزل على أنه 2250 VDC؛ اختبار الجهد العالي المدرج هو 1500 Vrms @60Hz لمدة دقيقة واحدة.

س 5 — ما هي مصابيح LED المتاحة وكيف يتم تكوينها؟

ج: مصابيح LED اليسار/اليمين مشار إليها كـ G_O / Y (ثنائي اللون أخضر/برتقالي على جانب واحد، أصفر على الجانب الآخر). تحقق من مخطط التوصيلات ووضع المقاومات المتسلسلة في مخططك.

س 6 — ما هو نطاق درجة حرارة التشغيل؟

ج: 0 درجة مئوية إلى +70 درجة مئوية (درجة تجارية).

س 7 — هل هذه القطعة متوافقة مع RoHS وما هو MSL؟

ج: نعم، متوافقة مع RoHS. MSL = 1.

س 8 — هل JP011821UNL لا يزال قيد الإنتاج؟

ج: تشير المصادر إلى نهاية العمر (نهاية العمر) في قائمة القطعة. إذا كنت تعتمد على دورات إنتاج طويلة، فقم بتأهيل بديل LPJ2011KONL مبكرًا.

س 9 — ما هي حالات الاستخدام النموذجية لـ JP011821UNL Magjack؟

ج: اللوحات المدمجة، بطاقات واجهة الشبكة، أجهزة التوجيه، معدات الشبكات الاستهلاكية التي تتطلب مغناطيسات مدمجة ومؤشرات LED.
