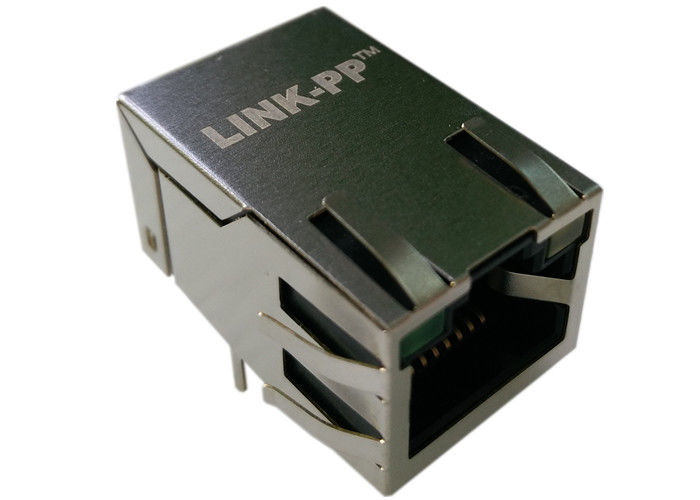

JP011821UNL 1×1 RJ45 PulseJack مع 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 مع مغناطيسية متكاملة 1: 1 ، 100Base-TX ، عزل 2250 VDC ، LEDs ؛ تركيب ثقب.

JP011821UNL صورة سريعة

• رقم الجزء:JP011821UNL (EOL مذكور في قائمة المصدر)
• عامل الشكل:1 × 1 دخول جانبي (تاب-أوب) RJ45 مع مغناطيسية متكاملة (1CT: 1CT)
• الاستخدام الرئيسي:100Base-TX (Fast Ethernet) NICs، الأجهزة المدمجة، الموجهات / المفاتيح التي تحتاج إلى محول متكامل ومصابيح LED.
• تصنيف العزل: 2250 VDC(ورقة البيانات) Hypot 1500 Vrms @ 60 Hz لمدة 1 دقيقة.
• التثبيت:من خلال الثقب (THT) ‬ احتباس ميكانيكي قوي ، متوافق مع لحام الموجات.
• نطاق الحرارة: 0°C إلى +70°C(تشغيل).
• RoHS:-أجل.
• الحالة:(تسمية المصدر:EOL - CONN،RJ45،1X1,100D،1:1،TU NPB)

الميزات الرئيسية لـ 1x1 Tab-UP RJ45 PulseJack

• المغناطيسية الحقيقية المتكاملة 1CT:1CTيسهل BOM ويقلل من مساحة اللوحة مقارنة بالمغناطيس المنفصل.
• العزل العالي(2250 VDC مواصفات) لعزل خط قوي و هامش السلامة.
• مصابيح LED مزدوجة الألوان (يسار/يمين)لتشخيص الرابط/النشاط (تشير إشارة G_O/Y إلى اللون الثنائي الأخضر / البرتقالي + الأصفر).
• أصابع EMIتم توفيرها لتعزيز أرضية الدرع عندما يتم استخدام الهيكل / الدرع المتعزل.
• مصممة لـ 100Base-TXخسران الإدراج، وخسارة العودة، والكلام المتقاطع محسّن حول 1 ′′ 100 ميغاهرتز.
• التثبيت من خلال الثقب و UL94V-0من أجل الموثوقية والقدرة على التصنيع.

مواصفات JP011821UNL 100Base-TX Magjack

JP011821UNL ورقة بيانات

1. JP011821UNL الميكانيكا في أوراق البيانات

2. JP011821UNL ورقة بيانات تخطيط PCB

3. JP011821UNL ورقة بيانات مخططات كهربائية

المواد والموافقات والمواصفات البيئية

• الدرع:النحاس مع طبقة من النيكل على النحاس 1020 ميكرومن
• جهات الاتصال:البرونز الفوسفوري مع الصفيحة السفلية النيكل + الذهب الانتقائي (15 ميكرون) على منطقة التزاوج يضمن مقاومة اتصال منخفضة والتزاوج الدائم.
• السكن:المسموح بها بالبلاستيك الحراريUL94V-0لأداء قابلية للاشتعال
• درجة حرارة العمل:من 0°C إلى 70°C مناسبة للمعدات التجارية ولكنلا..للبيئات الصناعية القاسية (-40 درجة مئوية).
• MSL = 1:لا توجد حاجة إلى خبز خاص قبل إعادة التدفق / التجميع.

ملاحظات التصميم ودمج PCB لـ RJ45 مع المغناطيس

• البصمة الميكانيكية:توفر دبوس THT تثبيتًا ميكانيكيًا قويًا لتثبيت قطع اللوحات والاحتفاظ بالخارج من أجل الإفراج عن المدخل العلوي.
• أرضية الدرع:استخدم وسائط أصابع EMI ومركبات الأرض المتعددة إلى الأرض PCB لاستغلال الدرع بالكامل للسيطرة على EMI. توجيه مسار منخفض الاعتراض إلى الهيكل إذا لزم الأمر.
• المغناطيسية:المغناطيسية الداخلية 1CT: 1CT تُزيل الحاجة إلى المحولات الخارجية ‬ لا تزال تحقق من مطابقة الجانب PHY ومتطلبات الاختناق الشائعة لل PHY الخاص بك.
• مصابيح LED:تستخدم دبوس L / R LED خيارات لونين / لون واحد (G_O / Y). تحقق من البينات لوضع المقاومة أو متطلبات محرك LED الداخليآخرون يتوقعونهم خارجيين.
• اللحام الحراري / الموجة:تصفية THT تتسامح مع تدفقات اللحام الموجية وتدفقات إعادة التدفق القياسية (تحقق من توصيات الشركة المصنعة).

أسئلة شائعة عن JP011821UNL RJ45 PulseJack

هل JP011821UNL محمي؟

أ:نعم، المنتج يستخدم درع نحاسي مع طبقة من النيكل (1020 ميكرون ني على النحاس) ويشمل أصابع EMI لتعزيز الهيكل.

Q2 هل يتضمن JP011821UNL مغناطيسيات؟

أ:نعم. يحتوي على مغناطيس 1CT: 1CT متكامل (TX و RX 1CT: 1) ، مما يزيل الحاجة إلى محول LAN خارجي لتصاميم 10/100Base-TX القياسية.

السؤال 3 ما هي سرعات إيثيرنث التي يدعمها؟

أ:مصممة ل100Base-TX (10/100 Mbps). لم يتم تحديدها لعملية جيجابيت validate before using at 1000Base-T.

Q4 ما هو تصنيف العزلة / هيبوت؟

أ:يتم تحديد العزل على النحو التالي2250 VDCاختبار هيبوت المذكور هو1500 درجة حرارة @60 هرتز لمدة دقيقة واحدة.

س5 ‬ ما هي مصابيح LED المتاحة وكيف يتم تكوينها؟

أ:مصابيح LED اليسار/اليمين المشار إليها على النحو التالي:(أو)(اللونين الأخضر / البرتقالي على جانب واحد ، الأصفر على الجانب الآخر) تحقق من وضع المقاومة في المخطط.

السؤال 6 ما هي نطاق درجة حرارة التشغيل؟

أ: 0°C إلى +70°C(الصف التجاري)

السؤال 7 هل هذا الجزء متوافق مع RoHS وما هو MSL؟

أ:نعم، متوافقة مع القانون.MSL = 1.

هل JP011821UNL ما زال في الإنتاج؟

أ:ملاحظات المصدرEOLإذا كنت تعتمد على عمليات الإنتاج الطويلة، تأهل LPJ2011KONL البديل مبكرا.

س9 ‬ ما هي حالات الاستخدام النموذجيةJP011821UNL ماجاك?

أ:لوحات متضمنة، NICs، أجهزة التوجيه، معدات الشبكات الاستهلاكية التي تتطلب مغناطيسية متكاملة ومؤشرات LED.
